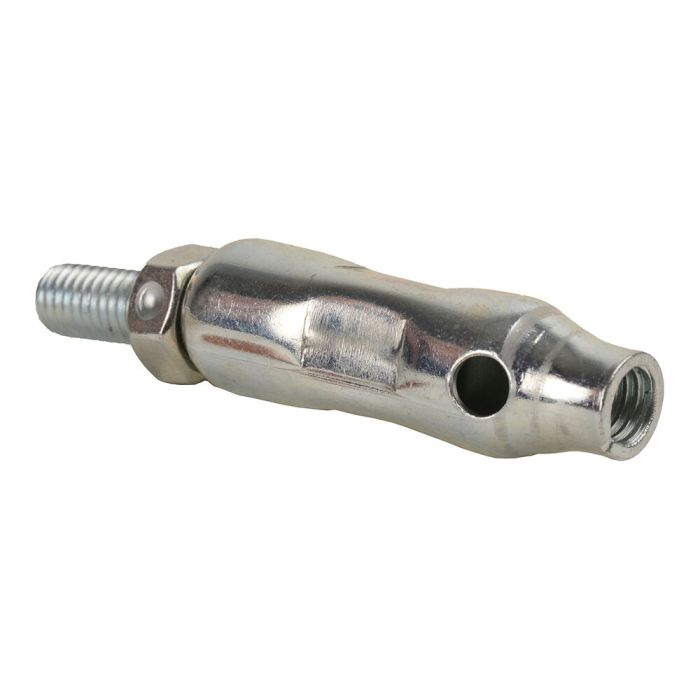

Pendulum hanger - long M10

Swing bracket for flexible pipe mounting with 25 mm height adjustment and a load capacity of 2,400 N; galvanized steel
Article number
864/6540
Loading...
Your price:
Pendulum hanger - long M10 is available to buy in increments of 50

Suspension mobile pour tuyauteries soumises à des variations de longueur dues à la température



La SUSPENSION PENDULAIRE longue M10 est un élément de suspension destiné aux tuyauteries suspendues dont la longueur varie en raison des variations de température. Grâce à sa conception mobile, elle permet d'absorber de légers mouvements axiaux et radiaux des tuyaux.

La version longue est fabriquée en acier galvanisé et dispose d’un raccord fileté M10. Avec une hauteur de 61 mm et un réglage en hauteur de 25 mm, la suspension pendulaire permet un ajustement flexible lors du montage. L’amplitude de déviation possible est de 12°.

Avec une charge maximale de 2 400 N, la version longue combine un guidage de tuyau mobile avec une suspension résistante et réglable de manière flexible.



Caractéristiques techniques

  • Version longue avec raccord fileté M8
  • Fabriquée en acier galvanisé
  • Hauteur de montage 61 mm
  • Réglage en hauteur 25 mm
  • Déviation de 12°
  • Charge maximale de 2 400 N



Principaux avantages

  • Permet de légers mouvements axiaux et radiaux des tuyaux
  • Compense les variations de longueur des tuyauteries dues à la température
  • Réglage en hauteur flexible de 25 mm
  • Capacité de charge élevée
  • Conception robuste et protégée contre la corrosion



Aperçu des autres avantages

  • Convient aux suspensions de tuyauteries professionnelles
  • Permet un acheminement flexible des tuyaux
  • Réduit les contraintes rigides en cas de variations de longueur
  • Intégration facile dans les systèmes de montage avec raccord M10
  • Conception durable en acier galvanisé



Montage

  • Fixer la suspension pendulaire au point de suspension prévu
  • Réaliser correctement le raccordement M10
  • Raccorder la tuyauterie à l’élément de fixation adapté
  • Régler la hauteur dans une plage de 25 mm en fonction des exigences de montage
  • Veiller à laisser une liberté de mouvement axiale et radiale suffisante



Pourquoi cet élément de suspension vous convient-il ?

Cet élément de suspension est la solution idéale pour les tuyauteries suspendues qui doivent absorber de légers mouvements dus aux variations de température. La version longue permet en outre un réglage en hauteur de 25 mm, facilitant ainsi l’ajustement précis de la tuyauterie. Avec une déviation de 12° et une charge maximale de 2 400 N, cet élément de suspension offre une solution de fixation flexible et résistante.



Scénarios d’application

  • Tuyauteries suspendues
  • Tuyauteries soumises à des variations de longueur liées à la température
  • Installations de chauffage
  • Installations sanitaires
  • Installations de climatisation et de ventilation
  • Équipements techniques du bâtiment
  • Supports de tuyauterie avec raccord M10







Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles d’être modifiés et ne sont pas contractuels. Sous réserve d’erreurs.
