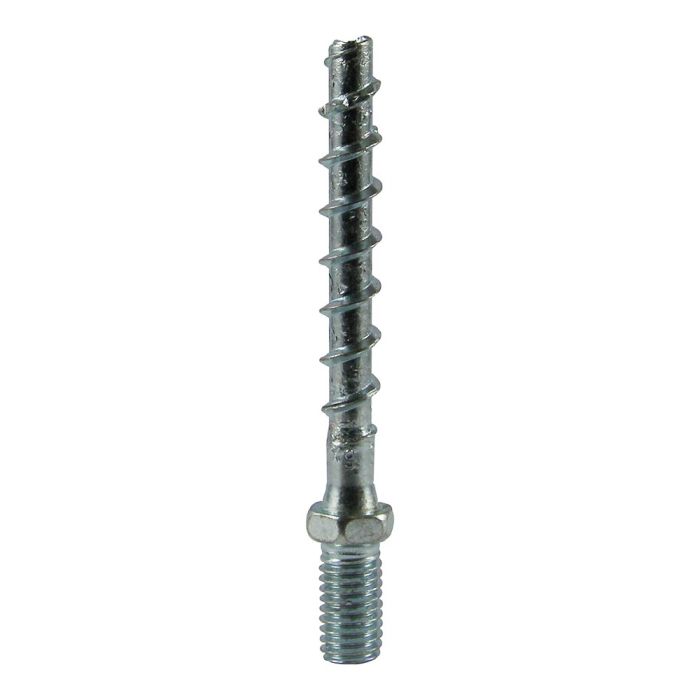

Concrete screw-stock anchor
Diese kompakte Betonschraube mit Außengewinde M8 bietet eine sichere und zugelassene Verankerungslösung für Anwendungen in der Gebäudetechnik, insbesondere bei der Befestigung von Lüftungskanälen, Montageschienen, Rohrtrassen und Kabeltrassen.
Die Montage erfolgt schnell und effizient: Beim Einschrauben mit einem Schlagschrauber schneidet sich das Gewinde formschlüssig in den Beton und erreicht eine hohe Tragfähigkeit – ganz ohne zusätzliches Zubehör. Das Außengewinde M8 ermöglicht die direkte Befestigung von Bauteilen mit Innengewinde, z. B. Gewindehülsen, Verbindungsstücken oder Rohrschellen.
Vorteile im Überblick
- Effiziente und schnelle Montage ohne Dübel
- Außengewinde M8 zur direkten Weiterverbindung mit Innengewinden
- Ideal für Luftkanäle, Rohrschellen, Montageschienen und Kabeltrassen
- Besonders geeignet für Anwendungen in Decken oder Betonfertigteilen
- Sichere Verbindung durch formschlüssiges Einschneiden des Gewindes
- Justierbar: Schraube kann bis zu 2× gelöst und max. 10 mm unterlegt werden
Anwendungsbereiche
- Luftkanäle und Formstücke
- Abgehängte Montageschienen
- Kabeltrassen und Rohrabhängungen
- Einzelbefestigungen mit Gewindestangen
- Befestigung in Spannbetonhohldecken oder Betondecken
Technische Daten
- Bohrernenndurchmesser (d₀): 6 mm
- Schraubenlänge (lₛ): 35 mm
- Min. Bohrlochtiefe bei Durchsteckmontage (h₂): 40 mm
- Einschraubtiefe (hₙₒₘ): 35 mm
- Nutzlänge (tfix): Schraubenlänge – hnom
- Antrieb: SW 10
- Kopfhöhe: 19 mm
- Überstand (l₁): 19 mm
| Part group | 195140 |
|---|---|
| Material | Galv. |
| Packaging unit | 100 St. |
