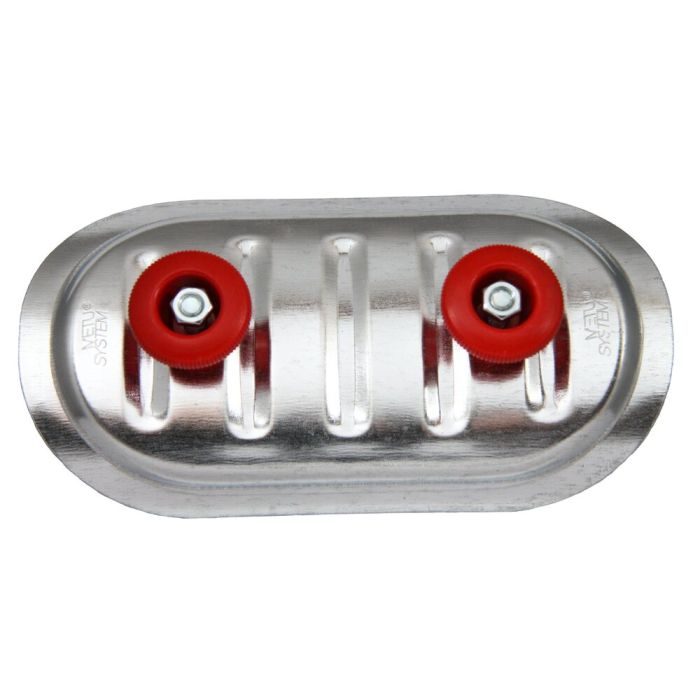

Access door RRD 21-31+35 -V2A
Access door RRD 21-31+35 -V2A | 200x100 mm, AISI 304 | Ø 315/355 mm
Article number
631/315E
Access door RRD 21-31+35 -V2A is available to buy in increments of 1
Vielseitige Revisionsöffnung für runde Luftleitungen
Luftdichtheitsklasse D nach DIN EN 1507
Revision RRD 21 ist ein Revisionsdeckel für runde Luftleitsysteme. Der Revisionsdeckel RRD 21 ist aus Edelstahl gefertigt und besitzt eine Dichtung aus Polyethylen. Die beiden Drehgriffe, welche eine beidhändige und sichere Handhabung ermöglichen, bestehen aus POM-C und besitzen eine maximale Spannkraft von 1.000 bis 1.500 Nm.
Die Revisionsöffnung RRD 21 ist für einen Temperaturbereich von -70°C bis +70°C ausgelegt, der Ausschnitt des RRD 21 beträgt 200 x 100 mm und der Standard-Rohrdurchmesser ist NW 315/355. Die Einbauhöhe beträgt ca. 40 mm und der maximale Druck des RRD 21 liegt bei ± 2.500 Pa.
Technische Informationen
Anwendungsbereich: Runde Luftleitungen
Material: Edelstahl (Werkstoff-Nr.: 1.4301)
Ausschnitt: 200 x 100 mm
Rohrdurchmesser (Min./Stand./Max.): 301 / 315/355 / 360 mm
Temperaturbereich: -70°C bis +70°C
Max. Druck: ± 2.500 Pa
Material Dichtung: Polyethylen
Farbe Dichtung: weiß
Material Drehgriff: Polyoxymehtylen Copolymer
Drehgriff: M8, M10 oder M12
Luftdichtheitsklasse D nach DIN EN 1507
Revision RRD 21 ist ein Revisionsdeckel für runde Luftleitsysteme. Der Revisionsdeckel RRD 21 ist aus Edelstahl gefertigt und besitzt eine Dichtung aus Polyethylen. Die beiden Drehgriffe, welche eine beidhändige und sichere Handhabung ermöglichen, bestehen aus POM-C und besitzen eine maximale Spannkraft von 1.000 bis 1.500 Nm.
Die Revisionsöffnung RRD 21 ist für einen Temperaturbereich von -70°C bis +70°C ausgelegt, der Ausschnitt des RRD 21 beträgt 200 x 100 mm und der Standard-Rohrdurchmesser ist NW 315/355. Die Einbauhöhe beträgt ca. 40 mm und der maximale Druck des RRD 21 liegt bei ± 2.500 Pa.
Technische Informationen
Anwendungsbereich: Runde Luftleitungen
Material: Edelstahl (Werkstoff-Nr.: 1.4301)
Ausschnitt: 200 x 100 mm
Rohrdurchmesser (Min./Stand./Max.): 301 / 315/355 / 360 mm
Temperaturbereich: -70°C bis +70°C
Max. Druck: ± 2.500 Pa
Material Dichtung: Polyethylen
Farbe Dichtung: weiß
Material Drehgriff: Polyoxymehtylen Copolymer
Drehgriff: M8, M10 oder M12
| Teilegruppe | 160202 |
|---|---|
| Material | Edelstahl V2A |
