Access door RRD 21-20+22 - AL
Access door RRD 21-20+22 - AL | 200x100 mm, aluminium | Ø 200/224 mm
Article number
631/200A
Access door RRD 21-20+22 - AL is available to buy in increments of 1
Vielseitige Revisionsöffnung für runde Luftleitungen
Luftdichtheitsklasse D nach DIN EN 1507

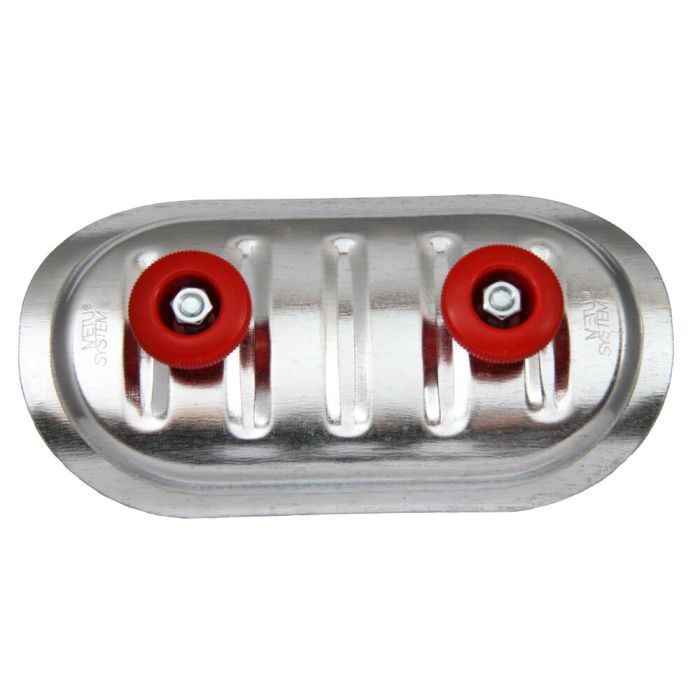

Revision RRD 21 ist ein Revisionsdeckel für runde Luftleitsysteme. Der Revisionsdeckel RRD 21 ist aus Aluminium gefertigt und besitzt eine Dichtung aus Polyethylen. Die beiden Drehgriffe, welche eine beidhändige und sichere Handhabung ermöglichen, bestehen aus POM-C und besitzen eine maximale Spannkraft von 1.000 bis 1.500 Nm.
Die Revisionsöffnung RRD 21 ist für einen Temperaturbereich von -70°C bis +70°C ausgelegt, der Ausschnitt des RRD 21 beträgt 200 x 100 mm und der Standard-Rohrdurchmesser ist NW 200/224. Die Einbauhöhe beträgt ca. 40 mm und der maximale Druck des RRD 21 liegt bei ± 2.500 Pa.
Technische Informationen
Anwendungsbereich: Runde Luftleitungen
Material: Aluminium
Ausschnitt: 200 x 100 mm
Rohrdurchmesser (Min./Stand./Max.): 191 / 200/224 / 240 mm
Temperaturbereich: -70°C bis +70°C
Max. Druck: ± 2.500 Pa
Material Dichtung: Polyethylen
Farbe Dichtung: weiß
Material Drehgriff: Polyoxymehtylen Copolymer
Drehgriff: M8, M10 oder M12
Luftdichtheitsklasse D nach DIN EN 1507
Revision RRD 21 ist ein Revisionsdeckel für runde Luftleitsysteme. Der Revisionsdeckel RRD 21 ist aus Aluminium gefertigt und besitzt eine Dichtung aus Polyethylen. Die beiden Drehgriffe, welche eine beidhändige und sichere Handhabung ermöglichen, bestehen aus POM-C und besitzen eine maximale Spannkraft von 1.000 bis 1.500 Nm.
Die Revisionsöffnung RRD 21 ist für einen Temperaturbereich von -70°C bis +70°C ausgelegt, der Ausschnitt des RRD 21 beträgt 200 x 100 mm und der Standard-Rohrdurchmesser ist NW 200/224. Die Einbauhöhe beträgt ca. 40 mm und der maximale Druck des RRD 21 liegt bei ± 2.500 Pa.
Technische Informationen
Anwendungsbereich: Runde Luftleitungen
Material: Aluminium
Ausschnitt: 200 x 100 mm
Rohrdurchmesser (Min./Stand./Max.): 191 / 200/224 / 240 mm
Temperaturbereich: -70°C bis +70°C
Max. Druck: ± 2.500 Pa
Material Dichtung: Polyethylen
Farbe Dichtung: weiß
Material Drehgriff: Polyoxymehtylen Copolymer
Drehgriff: M8, M10 oder M12
| Teilegruppe | 160202 |
|---|---|
| Material | Aluminium |
