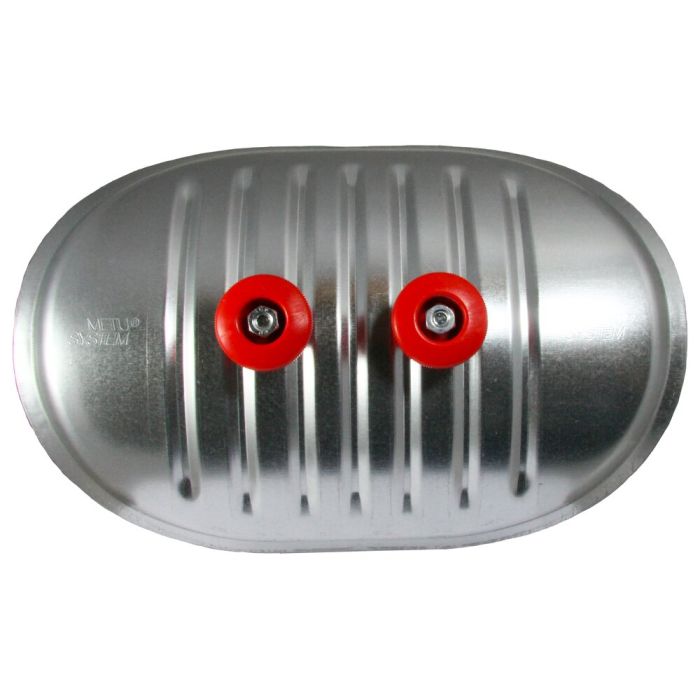

Access door RRD 54-56 - AL
Access door RRD 54-56 - AL | 500x400 mm, aluminium | Ø 560 mm
Article number
634/0560A
Access door RRD 54-56 - AL is available to buy in increments of 1
Vielseitige Revisionsöffnung für runde Luftleitungen
Luftdichtheitsklasse D nach DIN EN 1507
Revision RRD 54 ist ein Revisionsdeckel für runde Luftleitsysteme. Der Revisionsdeckel RRD 54 ist aus Aluminium gefertigt und besitzt eine Dichtung aus Polyethylen. Die beiden Drehgriffe, welche eine beidhändige und sichere Handhabung ermöglichen, bestehen aus POM-C und besitzen eine maximale Spannkraft von 1.000 bis 1.500 Nm.
Die Revisionsöffnung RRD 54 ist für einen Temperaturbereich von -70°C bis +70°C ausgelegt, der Ausschnitt des RRD 54 beträgt 500 x 400 mm und der Standard-Rohrdurchmesser ist NW 560. Die Einbauhöhe beträgt ca. 70 mm und der maximale Druck des RRD 54 liegt bei ± 2.500 Pa.
Technische Informationen
Anwendungsbereich: Runde Luftleitungen
Material: Aluminium
Ausschnitt: 500 x 400 mm
Rohrdurchmesser (Min./Stand./Max.): 520 / 560 / 600 mm
Temperaturbereich: -70°C bis +70°C
Max. Druck: ± 2.500 Pa
Material Dichtung: Polyethylen
Farbe Dichtung: weiß
Material Drehgriff: Polyoxymehtylen Copolymer
Drehgriff: M8, M10 oder M12
Luftdichtheitsklasse D nach DIN EN 1507
Revision RRD 54 ist ein Revisionsdeckel für runde Luftleitsysteme. Der Revisionsdeckel RRD 54 ist aus Aluminium gefertigt und besitzt eine Dichtung aus Polyethylen. Die beiden Drehgriffe, welche eine beidhändige und sichere Handhabung ermöglichen, bestehen aus POM-C und besitzen eine maximale Spannkraft von 1.000 bis 1.500 Nm.
Die Revisionsöffnung RRD 54 ist für einen Temperaturbereich von -70°C bis +70°C ausgelegt, der Ausschnitt des RRD 54 beträgt 500 x 400 mm und der Standard-Rohrdurchmesser ist NW 560. Die Einbauhöhe beträgt ca. 70 mm und der maximale Druck des RRD 54 liegt bei ± 2.500 Pa.
Technische Informationen
Anwendungsbereich: Runde Luftleitungen
Material: Aluminium
Ausschnitt: 500 x 400 mm
Rohrdurchmesser (Min./Stand./Max.): 520 / 560 / 600 mm
Temperaturbereich: -70°C bis +70°C
Max. Druck: ± 2.500 Pa
Material Dichtung: Polyethylen
Farbe Dichtung: weiß
Material Drehgriff: Polyoxymehtylen Copolymer
Drehgriff: M8, M10 oder M12
| Teilegruppe | 160202 |
|---|---|
| Material | Aluminium |
