REVISION IRD 32-3 - VZ

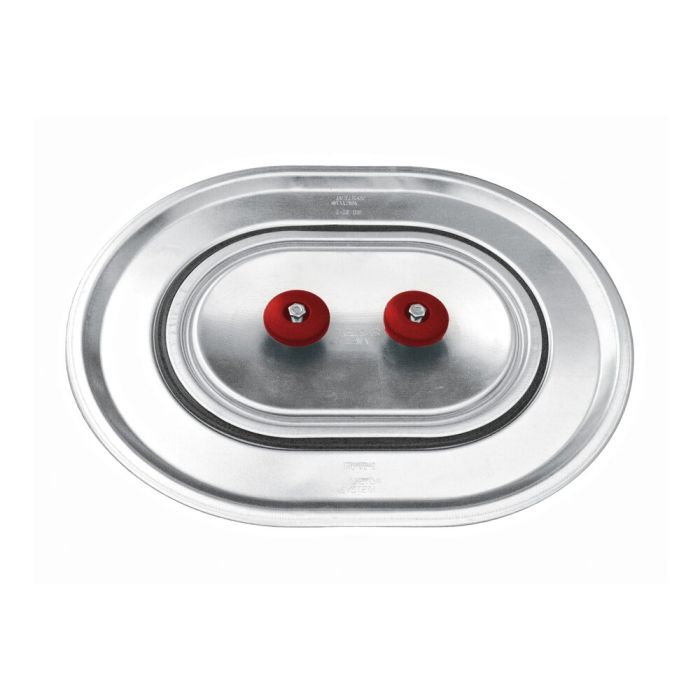

REVISION IRD 32-3 - VZ | Access door 300x200 mm | insulated, galv. steel
Article number
621/3
REVISION IRD 32-3 - VZ is available to buy in increments of 1
Für alle gebräuchlichen Isoliermaterialien geeignet
Abdeckung des Isoliermaterials durch stabile Kantenblende zur Verhinderung von Kältebrücken
Hitzebeständig -70°C bis +80°C
Revision IRD ist ein Revisionsdeckel für isolierte eckige Luftleitungen. Der Revisionsdeckel IRD ist aus verzinktem Stahl gefertigt, der Ausschnitt beträgt 300 x 200 mm und er verfügt über eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk. Der zulässige Temperaturbereich liegt zwischen -70°C bis +80°C und die zulässige Isolierdicke der Revision IRD beläuft sich auf 30 - 40 mm.
Die Kanalwandstärke des isolierten Kanals darf maximal bei 2,0 mm liegen und der maximal zulässige Druck liegt bei ± 2.500 Pa.
Technische Informationen
Anwendungsbereich: Isolierte Eckige Luftleitungen
Material: Stahl verzinkt
Ausschnitt: 300 x 200 mm
Isolierdicke: 30 - 40 mm
Temperaturbereich: -70°C bis +80°C
Max. Druck: ± 2.500 Pa
Material Dichtung: Ethylen-Propylen-Dien-Kautschuk
Farbe Dichtung: Schwarz
Material Drehgriff: Polyoxymehtylen Copolymer
Drehgriff: M8, M10 oder M12
Abdeckung des Isoliermaterials durch stabile Kantenblende zur Verhinderung von Kältebrücken
Hitzebeständig -70°C bis +80°C
Revision IRD ist ein Revisionsdeckel für isolierte eckige Luftleitungen. Der Revisionsdeckel IRD ist aus verzinktem Stahl gefertigt, der Ausschnitt beträgt 300 x 200 mm und er verfügt über eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk. Der zulässige Temperaturbereich liegt zwischen -70°C bis +80°C und die zulässige Isolierdicke der Revision IRD beläuft sich auf 30 - 40 mm.
Die Kanalwandstärke des isolierten Kanals darf maximal bei 2,0 mm liegen und der maximal zulässige Druck liegt bei ± 2.500 Pa.
Technische Informationen
Anwendungsbereich: Isolierte Eckige Luftleitungen
Material: Stahl verzinkt
Ausschnitt: 300 x 200 mm
Isolierdicke: 30 - 40 mm
Temperaturbereich: -70°C bis +80°C
Max. Druck: ± 2.500 Pa
Material Dichtung: Ethylen-Propylen-Dien-Kautschuk
Farbe Dichtung: Schwarz
Material Drehgriff: Polyoxymehtylen Copolymer
Drehgriff: M8, M10 oder M12
| Teilegruppe | 160105 |
|---|---|
| Material | Stahl verzinkt |
