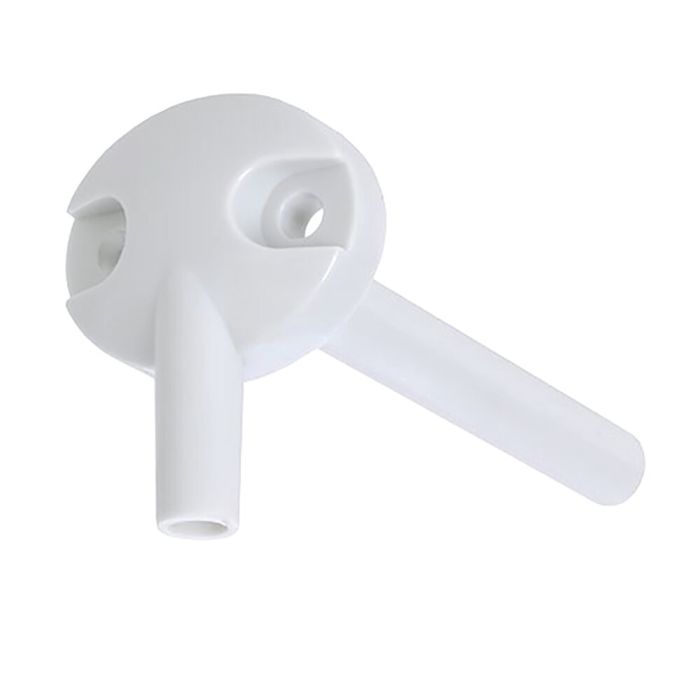

Gewinkelter Druckentnahmestutzen: Sichere Druckmessung auch bei beengten Platzverhältnissen

In der Praxis der Luftkanal- und TGA-Technik steht die zuverlässige Differenzdruckmessung oft vor ganz konkreten Problemen: begrenzter Einbauraum, ungünstige Zugänglichkeit. Hinzu kommt der Anspruch, Messstellen schnell, dicht und reproduzierbar auszuführen. Gerade bei der Filterüberwachung oder Wartungsmessungen führen improvisierte Lösungen häufig zu Messabweichungen oder unnötigem Montageaufwand.

Der gewinkelte Druckentnahmestutzen wurde genau für diese Situation entwickelt. Durch seine 90°-gewinkelte Bauform ermöglicht er eine saubere Druckentnahme auch dort, wo gerade Druckstutzen an ihre Grenzen stoßen. Die definierte Eintauchlänge sorgt für reproduzierbare Messpunkte im Luftkanal, während der Anschluss für 5‑mm-Schläuche eine schnelle Integration in bestehende Mess- und Monitoring-Systeme erlaubt. Die Montage erfolgt direkt am Luftkanal – ohne Spezialwerkzeug und mit dauerhaft sicherem Sitz.

Technische Eigenschaften

• Material: PVC
• Bauform: 90° gewinkelt
• Eintauchlänge: 80 mm, kürzbar
• Bohrdurchmesser: 10 mm
• Für Schlauch-Innendurchmesser: 5 mm
• Inklusive 2 Blechschrauben zur Montage

Top‑Vorteile

• Platzsparende Druckentnahme bei engen Einbausituationen
• Reproduzierbare Messergebnisse im Luftkanal
• Schnelle, normnahe Montage ohne Zusatzkomponenten
• Robustes Material für den dauerhaften Einsatz im Lüftungsbetrieb

Weitere Vorteile

• Langlebige Standardkomponente dadurch gut kalkulierbar
• Kompatibel mit gängigen Messsystemen
• Dauerhaft definierte Messstelle für Filterüberwachung und Differenzdruckmessungen, was Stillstandszeiten reduziert

Montage

• Einfache Installation,
• Kein Nacharbeiten am Luftkanal
• Sofort einsatzbereit

Warum eignet sich dieser Druckentnahmestutzen für Sie?

Mit dem gewinkelten Druckentnahmestutzen setzen Sie auf eine technisch saubere, montagefreundliche und praxisbewährte Lösung für professionelle Druckmessungen im Luftkanalbau. Ideal für alle, die im B2B‑Einsatz keine Kompromisse bei Messqualität und Effizienz eingehen wollen.

Anwendungsszenarien

• Filterüberwachung in Zu- und Abluftanlagen
• Differenzdruckmessung in Luftkanälen
• Service- und Wartungsmessstellen in RLT-Anlagen
• Nachrüstung bestehender Lüftungssysteme
