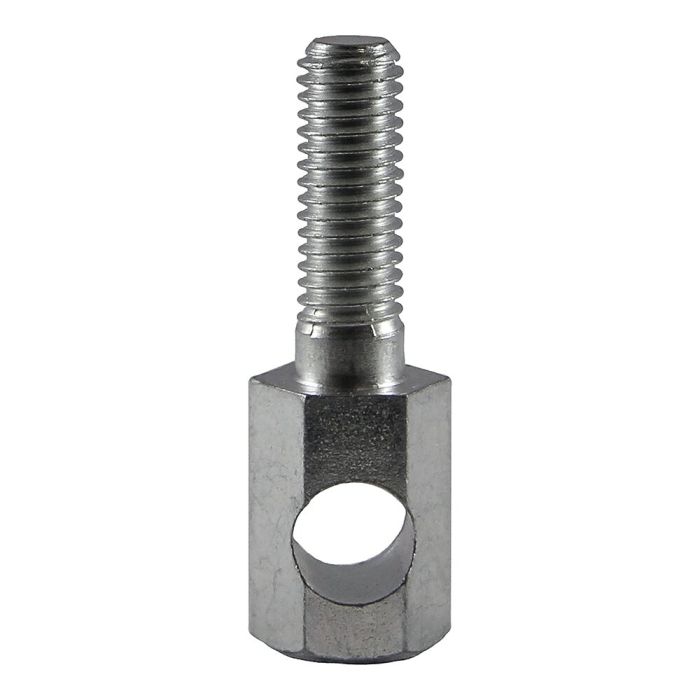

Axe de suspension - M10-9

Fixation simple et économique des systèmes de conduits d'air rectangulaires

Le BOULON DE SUSPENSION M10-9 a été spécialement conçu pour le montage de conduits d'air rectangulaires dans le système 30. Ce composant sert d'élément de fixation pour un montage direct à l'aide de tiges filetées M10. Il s'utilise à la place d'une vis au niveau du coin de la bride inférieure.

La fixation directe sur le rebord de la bride offre une solution de fixation simple, stable et économique pour les systèmes de conduits d’air. La fabrication en acier galvanisé garantit une protection fiable contre la corrosion et une longue durée de vie dans le cadre d’une utilisation quotidienne.

Le boulon de suspension permet de fixer de manière professionnelle les systèmes de conduits d’air rectangulaires dans les installations de ventilation et de climatisation. Il permet un montage rapide et sûr.

Caractéristiques techniques

• Boulon de suspension M10 pour le système 30
• Adapté aux systèmes de conduits d'air rectangulaires
• Montage directement sur le rebord de la bride
• Fabriqué en acier galvanisé
• Capacité de charge maximale : 2 kN
• Conçu pour les tiges filetées M10

Principaux avantages

• Montage simple et rapide
• Solution de fixation économique
• Fixation directe sur le rebord de la bride
• Grande stabilité pour un montage simplifié
• Modèle protégé contre la corrosion

Aperçu des autres avantages

• Convient aux installations de ventilation professionnelles
• Réduit les efforts nécessaires au montage des conduits
• Assure une répartition sûre des charges
• Conception robuste pour une utilisation quotidienne sur chantier
• Compatible avec les raccords à bride du système 30

Montage

• Utiliser le boulon de suspension à la place de la vis inférieure du coin de bride
• Raccorder la tige filetée M8 au boulon de suspension
• Aligner et fixer le conduit
• Vérifier que l’assemblage est bien serré
• Respecter la capacité de charge en fonction de l’application

Pourquoi ce boulon de suspension vous convient-il ?

Le boulon de suspension M10-9 est la solution idéale pour une fixation économique et sûre des conduits d’air rectangulaires. Le montage direct sur l’angle de bride permet d’éviter des opérations supplémentaires. La finition galvanisée et la capacité de charge allant jusqu’à 2 kN garantissent une fixation durable et stable.

Cas d'utilisation

• Conduits d'air rectangulaires
• Système 30
• Installations de ventilation
• Systèmes de climatisation
• Installations industrielles et commerciales
• Suspensions au plafond avec tiges filetées M10
• Montage de conduits d'air
