Dispositif de suspension - M10

Support pendulaire pour tuyauteries mobiles, charge maximale de 2 400 N, acier galvanisé
Numéro d'article
864/6520
Chargement en cours...
Votre prix:
Dispositif de suspension - M10 doit être acheté par multiple de 50

Suspension mobile pour tuyauteries soumises à des variations de longueur liées à la température

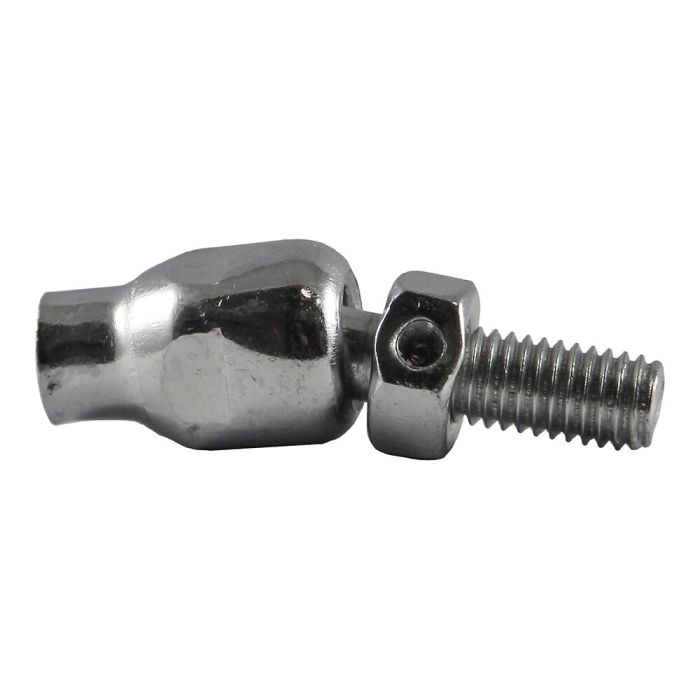

La SUSPENSION PENDULAIRE courte M10 est un élément de suspension destiné aux tuyauteries suspendues dont la longueur varie en raison des variations de température. Grâce à sa conception mobile, elle permet d'absorber de légers mouvements axiaux et radiaux des tuyaux, ce qui facilite la fixation de ceux-ci lors des mouvements de la tuyauterie.

La version courte est fabriquée en acier galvanisé et dispose d’un raccord fileté M8. Avec une hauteur de seulement 35 mm, la suspension pendulaire est particulièrement adaptée aux situations de montage où l’espace est limité. L’amplitude de déviation possible est de 12°.

Avec une charge maximale de 2 400 N, cette version compacte allie un guidage flexible des tuyaux à une solution de fixation résistante.



Caractéristiques techniques

  • Modèle court avec raccord fileté M10
  • Fabriqué en acier galvanisé
  • Hauteur de montage 35 mm
  • Déviation jusqu’à 12°
  • Charge maximale 2 400 N
  • Permet de petits mouvements axiaux et radiaux des tuyaux



Principaux avantages

  • Compense les variations de longueur des tuyauteries dues à la température
  • Conception compacte pour les hauteurs de montage limitées
  • Suspension mobile pour de petits mouvements de tuyaux
  • Capacité de charge élevée malgré une conception compacte
  • Construction robuste et protégée contre la corrosion



Aperçu des autres avantages

  • Convient aux suspensions de tuyauteries professionnelles
  • Permet un guidage mobile des tuyaux
  • Réduit les contraintes rigides au niveau de la fixation des tuyaux
  • Intégration facile dans les systèmes de montage avec raccord M8
  • Conception durable en acier galvanisé



Montage

  • Fixer la suspension pendulaire à la fixation prévue
  • Réaliser correctement le raccordement M8
  • Raccorder la tuyauterie à l’élément de fixation adapté
  • Veiller à laisser une liberté de mouvement axiale et radiale
  • Après le montage, vérifier la bonne tenue



Pourquoi cet élément de suspension vous convient-il ?

Cet élément de suspension est la solution idéale pour les tuyauteries suspendues où il faut tenir compte de légers mouvements dus aux variations de température. Sa hauteur compacte de 35 mm permet une utilisation dans des espaces restreints, tandis que la déviation de 12° autorise les mouvements de la tuyauterie. Avec une charge maximale de 2 400 N, cette version courte offre en outre une solution de fixation robuste.



Cas d'application

  • Tuyauteries suspendues
  • Tuyauteries soumises à des variations de longueur liées à la température
  • Installations de chauffage
  • Installations sanitaires
  • Installations de climatisation et de ventilation
  • Équipements techniques du bâtiment
  • Supports de tuyauterie avec raccord M10





Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles d'être modifiés et ne sont pas contractuels. Sous réserve d'erreurs.
