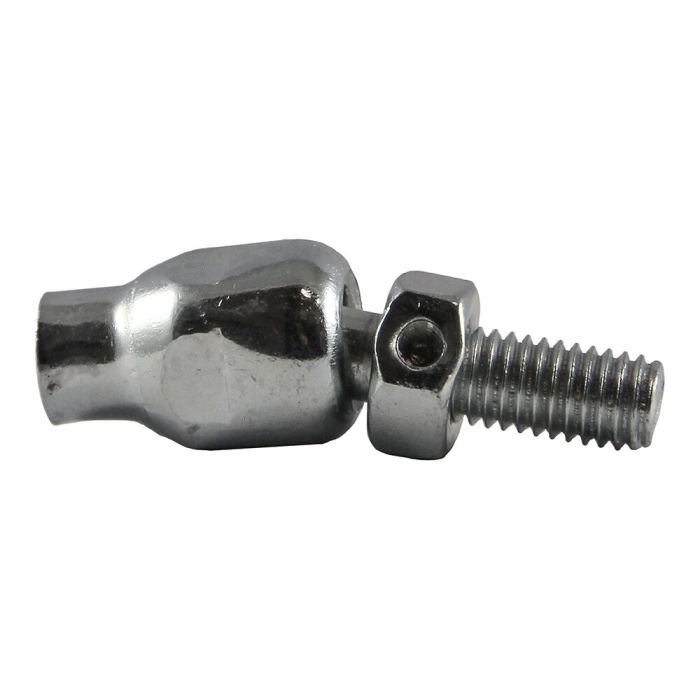

Dispositif de suspension - M8

Support pendulaire pour tuyauteries mobiles, charge maximale de 2 400 N, acier galvanisé
Numéro d'article
864/6510
Chargement en cours...
Votre prix:
Dispositif de suspension - M8 doit être acheté par multiple de 100

Suspension mobile pour tuyauteries soumises à des variations de longueur dues à la température



La SUSPENSION PENDULAIRE courte M8 est un élément de suspension destiné aux tuyauteries suspendues dont la longueur varie en raison des variations de température. Grâce à sa conception mobile, elle permet d’absorber de légers mouvements axiaux et radiaux des tuyaux, ce qui facilite la fixation de ceux-ci lors des mouvements de la tuyauterie.

La version courte est fabriquée en acier galvanisé et dispose d’un raccord fileté M8. Avec une hauteur de seulement 34 mm, la suspension pendulaire est particulièrement adaptée aux situations de montage où l’espace est limité. L’amplitude de déviation possible est de 12°.

Avec une charge maximale de 2 400 N, cette version compacte allie un guidage flexible des tuyaux à une solution de fixation résistante.



Caractéristiques techniques

  • Modèle court avec raccord fileté M8
  • Fabriqué en acier galvanisé
  • Hauteur de montage 34 mm
  • Déviation jusqu’à 12°
  • Charge maximale 2 400 N
  • Permet de petits mouvements axiaux et radiaux des tuyaux



Principaux avantages

  • Compense les variations de longueur des tuyauteries dues à la température
  • Conception compacte pour les hauteurs de montage limitées
  • Suspension mobile pour de petits mouvements de tuyauterie
  • Capacité de charge élevée malgré une conception compacte
  • Construction robuste et protégée contre la corrosion



Aperçu des autres avantages

  • Convient aux suspensions professionnelles de tuyauteries
  • Permet un guidage mobile de la tuyauterie
  • Réduit les contraintes rigides au niveau de la fixation de la tuyauterie
  • Intégration facile dans les systèmes de montage avec raccord M8
  • Conception durable en acier galvanisé



Montage

  • Fixer la suspension pendulaire à la fixation prévue
  • Réaliser le raccordement M8 dans les règles de l’art
  • Raccorder la tuyauterie à l’élément de fixation adapté
  • Veiller à laisser une liberté de mouvement axiale et radiale suffisante
  • Après le montage, vérifier la bonne tenue de la fixation



Pourquoi cet élément de suspension vous convient-il ?

Cet élément de suspension est la solution idéale pour les tuyauteries suspendues où il faut tenir compte de légers mouvements dus aux variations de température. Sa hauteur compacte de 34 mm permet une utilisation dans des espaces restreints, tandis que la déviation de 12° autorise les mouvements de la tuyauterie. Avec une charge maximale de 2 400 N, cette version courte offre en outre une solution de fixation robuste.



Cas d'application

  • Tuyauteries suspendues
  • Tuyauteries soumises à des variations de longueur liées à la température
  • Installations de chauffage
  • Installations sanitaires
  • Installations de climatisation et de ventilation
  • Équipements techniques du bâtiment
  • Supports de suspension pour tuyauteries avec raccord M8





Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles d'être modifiés et ne sont pas contractuels. Sous réserve d'erreurs.
