MEZ-LATZ

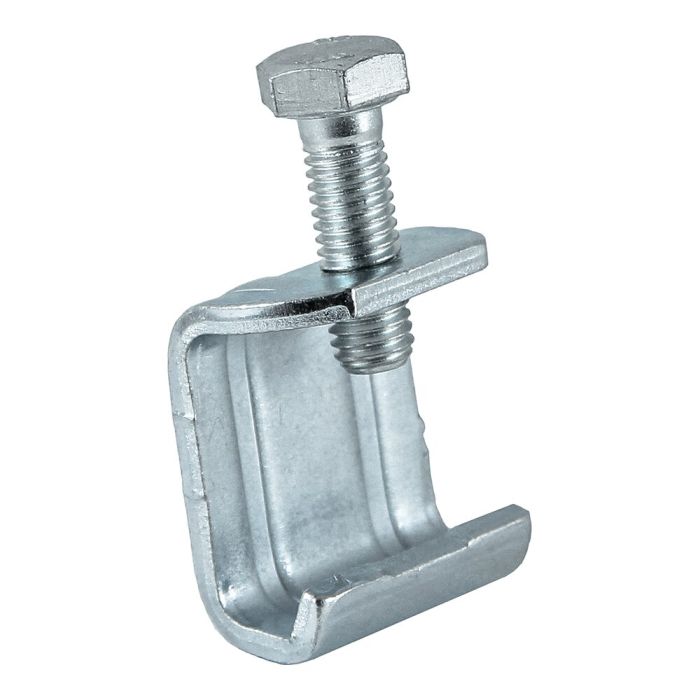

MEZ-LATZ - M8 x 25 - VZ : une sécurité de raccordement maximale pour des assemblages de conduits d'air stables

Le MEZ-LATZ - M8 x 25 - VZ offre une solution robuste et fiable. Conçu comme une pince pour conduits d'air de haute qualité, il garantit un raccordement de conduits d'air solide et durable pour les systèmes 20, 30 et 40. La version galvanisée, l'épaisseur de matériau de 3,0 mm ainsi que les nervures robustes au-dessus du bord de pliage garantissent une rigidité maximale. C'est la solution idéale pour les installations à haute pression, les conditions de montage exigeantes et l'utilisation industrielle quotidienne.

Grâce à la conception ingénieuse du crochet, la pince pour conduits d'air s'accroche facilement au bourrelet du profilé de bride, se bascule sur le profilé opposé, puis se serre de manière sûre. Il en résulte un serrage précis au niveau du profilé, un assemblage stable et un effort de montage réduit au minimum.

Dans la pratique, les installateurs et les fabricants sont souvent confrontés au même problème : les conduits d'air doivent être assemblés de manière rapide, fiable et étanche à long terme. Cela représente un véritable défi, en particulier lorsque les longueurs de bord sont importantes et que les niveaux de pression sont élevés. Les colliers de conduit standard offrent souvent une stabilité insuffisante ou ne permettent pas un montage propre.

Caractéristiques techniques

• Matériau : Acier galvanisé
• Vis : M8 x 25
• Dimensions du produit : A = 35 mm, B = 20 mm, C = 17 mm, D = 23 mm
• Systèmes : 20, 30 et 40
• Charge max. : 1,8 kN
• Conditionnement : 100 pièces
• Pour le raccordement de conduits d'air rectangulaires
• Stabilité accrue grâce à une double nervure
• Convient également aux grandes sections de conduits et aux pressions élevées



Principaux avantages

• Épaisseur de matériau de 3,0 mm pour une grande stabilité
• Acier galvanisé, résistant à la corrosion et durable
• Pince pour conduits d’air à usage universel
• Serrage sûr des profilés à bride sans déformation
• Montage rapide, adapté aux ateliers et aux chantiers



Aperçu des autres avantages

• La haute qualité « Made in Germany » garantit une sécurité d'approvisionnement à long terme
• L'acier galvanisé et l'épaisseur optimale du matériau réduisent les réclamations et les retouches
• Gestion des variantes réduite lors de l'achat grâce à une utilisation universelle
• Longévité grâce à une galvanisation robuste
• Maintien sûr même après des années – facilite les contrôles et les révisions
• Risque minimisé de fuites ou d’entailles sur les profilés



Montage

• Montage rapide et intuitif sans risque de déformation des profilés
• Pression de serrage élevée (jusqu’à 1,8 kN) pour des conduits étanches – même en haute pression
• Des vis M8 x 25 uniformes facilitent la logistique sur chantier



Pourquoi ce collier de serrage pour conduits d’air est-il fait pour vous ?

La pince pour conduits d’air MEZ-LATZ 506 est le choix idéal pour les entreprises qui accordent de l’importance à la fiabilité des raccords, à la simplicité du montage et à la qualité durable dans la construction de conduits d’air. Un petit composant avec un grand impact sur la stabilité, l’étanchéité et la réussite du projet.




Scénarios d’application

• Raccordement de conduits d’air avec des profilés système 20/30/40
• Montage de conduits d'air à partir d'une longueur d'arête de 500 mm
• Utilisation dans des systèmes de ventilation à haute pression
• Processus de fabrication dans la production de conduits d'air
• Travaux d'entretien et de maintenance pour la sécurisation des raccords

Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles de changer et ne sont pas contractuels. Sous réserve d'erreurs.
