MEZ-SWINGELL SK - M10

Support de gaine d’air pour gaines verticales rectangulaires, insonorisé et antivibratoire
Numéro d'article
814S
Chargement en cours...
Votre prix:
MEZ-SWINGELL SK - M10 doit être acheté par multiple de 100

Suspension anti-vibrations pour conduits verticaux et montage de conduits d'air à faibles vibrations

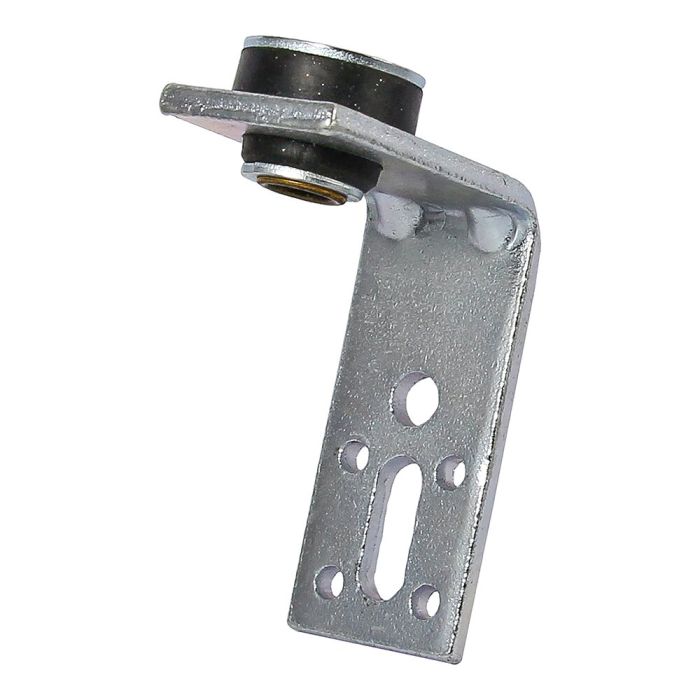

Le MEZ-SWINGELL SK-M10 a été spécialement conçu pour la fixation anti-vibrations de conduits verticaux et de systèmes de distribution d'air rectangulaires. Le support de conduit d'air se compose d'une structure en acier robuste et d'un amortisseur intégré. Cet élément maintient le conduit d'air solidement en place. Parallèlement, l'amortisseur absorbe les bruits et les vibrations. Le support empêche ainsi la transmission du bruit vers le bâtiment.

Les conduits d’air verticaux, en particulier, peuvent transmettre des vibrations et des bruits aux éléments de construction adjacents par l’intermédiaire des éléments de fixation. Le MEZ-SWINGELL SK-M10 réduit ces transmissions sonores et contribue ainsi à améliorer l’acoustique de l’installation. Parallèlement, sa construction robuste assure une prise en charge fiable de la charge et un guidage sûr du conduit d’air.

Le raccord M10 relie directement le support à des tiges filetées. Ce composant facilite le montage sur des supports muraux et dans des gaines techniques.



Caractéristiques techniques

  • Fabriqué en acier galvanisé
  • Élément d'amortissement intégré
  • Raccord M10 pour tiges filetées
  • Capacité de charge maximale : 400 N
  • Épaisseur du matériau : 5 mm
  • Convient aux conduits verticaux et aux systèmes de distribution d’air rectangulaires



Principaux avantages

  • Réduction efficace des vibrations et des bruits solidiens
  • Fixation insonorisante grâce à l’amortissement intégré
  • Suspension sûre des conduits d’air verticaux
  • Montage simple à l’aide de tiges filetées M10
  • Grande stabilité pour une conception compacte



Aperçu des autres avantages

  • Réduit la transmission du bruit vers les éléments de construction adjacents
  • Prolonge la durée de vie du système de distribution d’air
  • Convient aux locaux techniques et aux gaines verticales
  • Modèle protégé contre la corrosion en acier galvanisé
  • Solution professionnelle pour les systèmes de ventilation et de climatisation



Montage

  • Montage sur des consoles murales ou des points de fixation adaptés
  • Raccordement via des tiges filetées M10
  • Aligner et fixer le conduit d’air
  • L’élément d’amortissement assure le découplage des vibrations
  • Vérifier que la fixation est bien serrée



Pourquoi ce support de conduit d’air vous convient-il ?

Le MEZ-SWINGELL SK-M10 fixe de manière sûre les conduits verticaux et les conduits d’air rectangulaires. Ce composant supporte de lourdes charges de manière fiable. En même temps, il amortit les vibrations et réduit le bruit dans le bâtiment. Cette solution offre un maintien stable et une protection acoustique efficace. La combinaison d’une structure en acier robuste et d’un élément d’amortissement intégré garantit un montage durable, sans défaillance et professionnel des conduits d’air.



Scénarios d’application

  • Conduits verticaux dans les bâtiments
  • Conduits d'air verticaux
  • Locaux techniques
  • Systèmes de ventilation
  • Systèmes de climatisation
  • Montage de conduits d'air à isolation acoustique
  • Installations industrielles et commerciales
  • Équipements techniques des bâtiments (ETB)





Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles de changer et ne sont pas contractuels. Sous réserve d'erreurs
