MEZ-SWINGZETT 3

Fixation anti-bruit et anti-vibrations pour conduits d'air rectangulaires

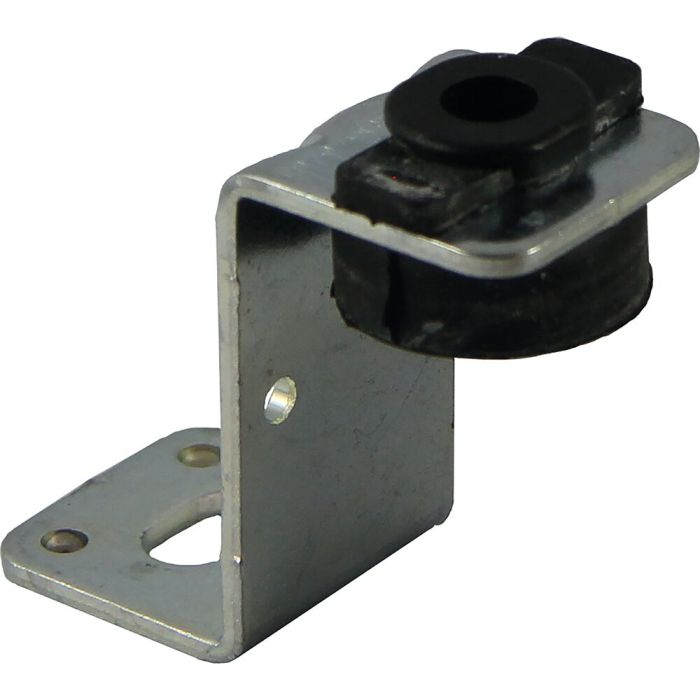

Le MEZ-SWINGZETT type 30 M10 est un élément de montage destiné à la fixation sûre de conduits d'air rectangulaires. La version Swing avec élément isolant intégré permet une suspension anti-bruit et anti-vibrations et réduit la transmission des vibrations aux éléments de construction adjacents.

La version en acier galvanisé garantit une construction robuste et protégée contre la corrosion. La tige filetée M10 permet d’aligner précisément le conduit d’air et de régler sa hauteur de manière flexible. La position du conduit peut ainsi être facilement adaptée à différentes situations de montage. L'élément isolant intégré assure le découplage directement au point de fixation et garantit une suspension fiable du conduit dans le cadre de la construction professionnelle de systèmes de ventilation et d'installations techniques.

Caractéristiques techniques

• Version Swing avec élément isolant intégré
• Raccord M10 pour tiges filetées
• Fabriqué en acier galvanisé
• Adapté aux systèmes de conduits d'air rectangulaires
• Capacité de charge maximale : 0,30 kN
• Suspension de conduit anti-bruit et anti-vibrations

Principaux avantages

• Réduit la transmission des bruits et des vibrations
• Alignement optimal grâce aux tiges filetées
• Réglage en hauteur flexible du conduit d’air
• Construction robuste et durable
• Intégration facile dans les systèmes de montage de conduits d’air

Aperçu des autres avantages

• Modèle en acier galvanisé protégé contre la corrosion
• Convient aux installations de ventilation professionnelles
• Permet un montage propre et précis des conduits
• Amortissement intégré directement dans l’élément de montage
• Convient à différentes situations de montage

Montage

• Montage sur le conduit d’air possible à l’aide de rivets, de vis autoperceuses pour tôle ou de vis métriques
• Fixation directe sur la structure du bâtiment possible
• Utiliser une tige filetée M10 pour la suspension
• Aligner le conduit d’air à l’aide de la tige filetée et régler sa hauteur
• Après le montage, vérifier la bonne tenue de l’assemblage

Pourquoi cette équerre de montage vous convient-elle ?

Cette équerre de montage est la solution idéale pour fixer solidement des conduits d’air rectangulaires tout en réduisant la transmission des bruits et des vibrations.

L'élément isolant intégré assure le découplage directement au point de fixation, tandis que la tige filetée M10 permet un alignement et un réglage en hauteur précis. Il en résulte une solution de fixation fiable et facile à installer pour les systèmes professionnels de ventilation et de conduits d'air.

Scénarios d'application

• Systèmes de conduits d’air rectangulaires
• Installations de ventilation
• Systèmes de climatisation
• Suspensions de conduits anti-bruit et anti-vibrations
• Fixations de conduits avec tiges filetées M10
• Équipements techniques des bâtiments
• Installations industrielles et commerciales
