Access door RD 43 - V2A

Trappe d'inspection en acier inoxydable résistante à la corrosion pour des systèmes de conduits d'air durables

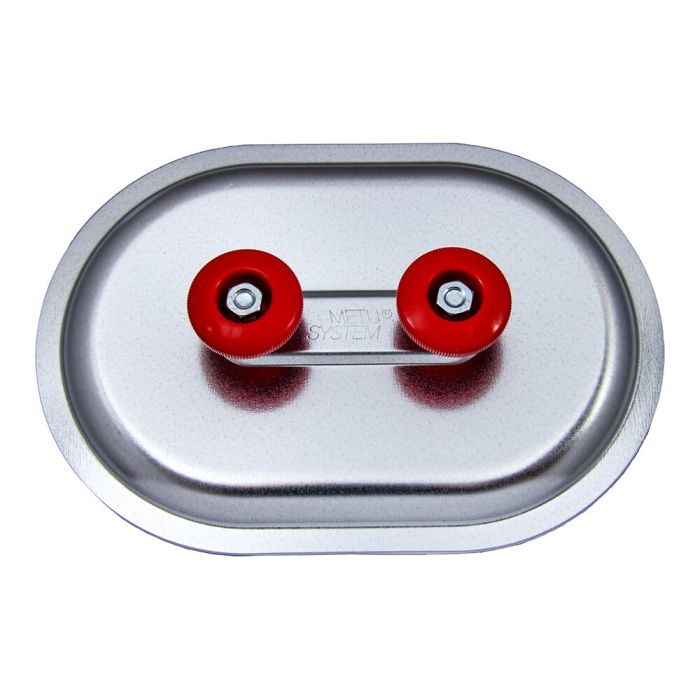

La REVISION RD 43 – V2A est une trappe d'inspection en acier inoxydable qui a fait ses preuves, destinée aux conduits d'air rectangulaires non isolés. Cette trappe d'inspection a été spécialement conçue pour une utilisation durable dans la construction professionnelle de conduits d'air. Grâce au système de serrage sur la paroi du conduit, qui consiste à serrer la paroi entre les couvercles intérieur et extérieur, ainsi qu’au joint en PE intégré, ce couvercle d’inspection répond aux exigences d’étanchéité de la norme ATC2 conformément à la norme DIN EN 16798-3. Cela permet en outre un accès fiable pour les travaux d’inspection, d’entretien et de nettoyage. La version en acier inoxydable V2A offre une grande résistance à la corrosion et est particulièrement adaptée aux conditions environnementales difficiles.

Au quotidien, les exploitants, les entreprises de maintenance et les constructeurs de conduits sont souvent confrontés au défi de devoir contrôler régulièrement les systèmes de ventilation. Ce faisant, l’étanchéité à l’air du système de distribution d’air ne doit pas être compromise de manière durable. Le REVISION RD 43 – V2A résout ce problème grâce à sa construction robuste en acier inoxydable. Il est également équipé de poignées rotatives en POM résistantes à la corrosion et ergonomiques, offrant une force de serrage maximale de 1 200 à 1 700 Nm, ainsi que d’un joint en PE durable. Ainsi, l’ouverture d’inspection reste fiable même après de nombreux cycles de maintenance.

Caractéristiques techniques

• Couvercle d’inspection en acier inoxydable V2A (1.4301 / ASTM 304)
• Pour conduits d’air rectangulaires non isolés
• Couvercles intérieur et extérieur en acier inoxydable V2A
• Dimensions de découpe (ouverture) : 400 x 300 mm (RD 43)
• Rayon : 150 mm
• Hauteur d'encastrement : env. 56 mm
• Épaisseur de la paroi du conduit : 5 mm maximum
• Classe d'étanchéité à l'air : ATC2 selon la norme DIN EN 16798-3 et D selon la norme DIN EN 13779 TÜV NORD
• Pression positive et négative admissible : jusqu'à ≈ 5 000 Pa
• Plage de température : de -70 °C à +70 °C
• Joint : mousse de polyéthylène
• Couleur du joint : blanc
• Matériau des poignées rotatives : copolymère de polyoxyméthylène
• Poignée rotative : M10

Principaux avantages

• Accès rapide aux sections de canalisation pour l’inspection et le nettoyage
• Étanchéité fiable grâce à une mousse de polyéthylène réticulée à cellules fermées
• Les poignées rotatives ergonomiques et résistantes à la corrosion permettent une ouverture fiable même après une longue période d’utilisation
• Haute résistance à la corrosion grâce à l’acier inoxydable V2A
• Conception robuste pour une utilisation quotidienne sur les chantiers et dans les installations
• Réduction des fuites et des pertes d’énergie
• Solution d’inspection propre et professionnelle pour les projets de génie technique du bâtiment

Aperçu des autres avantages

• Solution économique et durable pour les projets de ventilation
• Accès rapide aux zones d’entretien concernées
• Facilite l’inspection régulière et les contrôles d’hygiène
• Intégration facile dans les systèmes de conduits d’air angulaires non isolés
• Dimensions standardisées pour les applications courantes
• Idéal pour les environnements exigeant une résistance accrue à la corrosion

Montage

• Montage simple dans des conduits d’air angulaires non isolés
• La paroi du conduit est solidement maintenue entre les couvercles intérieur et extérieur
• Aucune vis saillante dans la zone de préhension
• Hauteur d’encastrement RD 43 : environ 56 mm
• Idéal pour les constructions neuves, les extensions et la modernisation de conduits d’air existants
• Lors du montage des modèles en acier inoxydable, les vis et les écrous doivent être enduits d’une pâte de montage appropriée et serrés avec précaution

Pourquoi ce couvercle d’inspection vous convient-il ?

Si vous recherchez un couvercle d’inspection robuste, étanche à l’air et facile à monter pour des conduits d’air carrés non isolés, le REVISION RD 43 – V2A est la solution qu’il vous faut. Ce couvercle d’inspection haut de gamme allie une structure en acier inoxydable résistante à la corrosion à un joint d’inspection en PE fiable. Cela crée des conditions optimales pour l’entretien, l’inspection et la préservation à long terme de la valeur des systèmes de ventilation. Pour les entreprises spécialisées dans la construction de conduits d’air, ce couvercle d’inspection en acier inoxydable V2A constitue un choix économique et pratique, en particulier lorsque des exigences accrues en matière de résistance et de longévité sont requises.

Scénarios d’application

• Installations de ventilation et de climatisation dans les bâtiments commerciaux
• Bâtiments de bureaux et administratifs
• Halls industriels et de production
• Établissements publics
• Écoles, hôpitaux et bâtiments municipaux
• Ouvertures d’entretien dans les systèmes de conduits d’air rectangulaires
• Zones d’installations soumises à des exigences accrues en matière de résistance à la corrosion

Remarque concernant le contenu de la livraison

• Couvercle intérieur en acier inoxydable V2A
• Couvercle extérieur en acier inoxydable V2A
• Vis de verrouillage en acier inoxydable V2A
• Ressorts coniques en acier inoxydable V2A
• Rondelles d’arrêt en acier inoxydable V2A
• Joint en PE
• Poignées tournantes ergonomiques en POM

Disponible en option : câble de sécurité avec écrou M6 pour une sécurité accrue

Joint en PE pour une étanchéité fiable dans la construction de conduits d’air

Le joint en PE intégré est constitué d’une mousse de polyéthylène réticulée à cellules fermées et assure une étanchéité fiable entre le couvercle d’inspection et la paroi du conduit. Le joint est disponible en version blanche et dispose d’un revêtement autocollant, ce qui facilite un montage simple et propre. De plus, le matériau est conforme au règlement REACH et exempt de substances extrêmement préoccupantes, conformément aux exigences actuelles du règlement REACH.

Le joint en PE est conçu pour une plage de températures allant de -40 °C à +70 °C et peut supporter brièvement des températures allant jusqu’à +80 °C. Il convient ainsi à de nombreuses applications dans le domaine de la ventilation et de la climatisation.

En ce qui concerne la résistance aux liquides, le joint en PE offre une protection limitée contre les projections d'eau. Pour les applications présentant des exigences accrues en matière d'étanchéité aux liquides, il convient de vérifier les conditions d'utilisation spécifiques et, le cas échéant, d'envisager d'autres types de joints.
