Bride circulaire AF 20

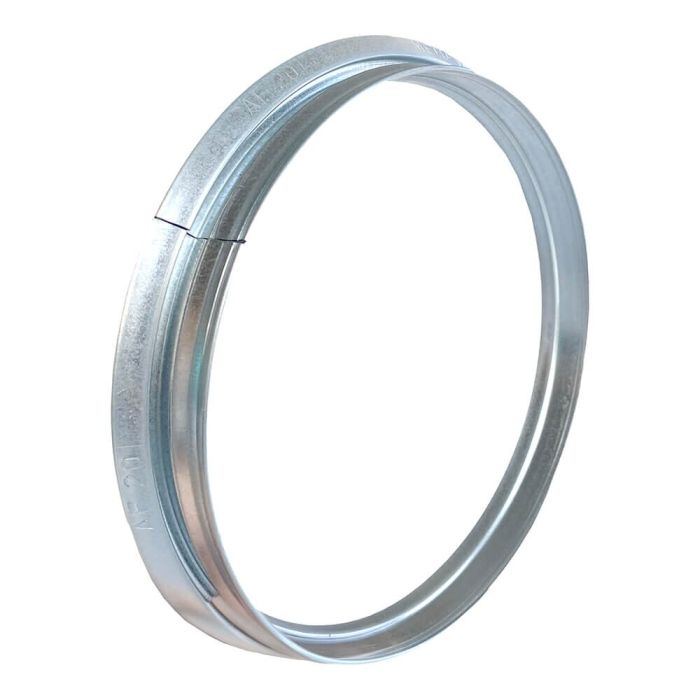

ROHRFLANSCH AF 20 - VZ: Dichte, stabile und schnell montierte Verbindung für Wickelfalzrohre, Längsfalzrohre und Formstücke ohne Bord

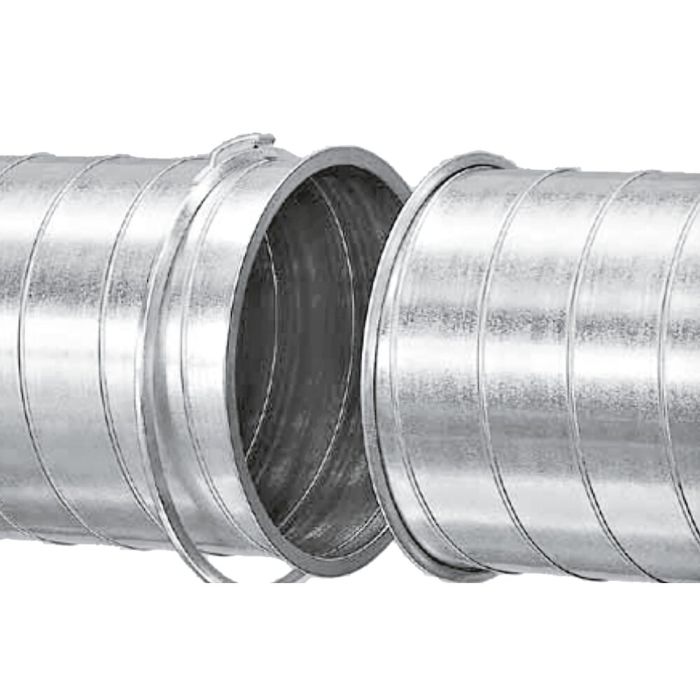

Die Rohrflansch AF 20 - VZ eignet sich für Wickelfalzrohr, Längsfalzrohre und Formstücke ohne Bord und stabilisiert zugleich das Rohrende spaltfrei zentriert für eine saubere Spannringmontage. Je Verbindung werden zwei AF-Rohrflansche und ein SR-Spannring eingesetzt.

Die Rohrflansch AF mit Spreizrand werden ins Rohr eingeschlagen, verkrallen sich in der Rohrwand und dichten automatisch ab. So entfällt bei korrekter Ausführung und Verwendung eines SR-Spannrings mit Dichtung die zusätzliche Dichtmasse für Dichtheitsklasse C (DIN EN 12237 / ATC 3). Für Dichtheitsklasse D / ATC 2 kann der Dichtstoff MEZ-PLAST ergänzend eingesetzt werden.

Im Luftkanalbau entstehen Kosten durch Leckagen, nachträgliche Abdichtung und instabile Rohrenden. Besonders bei Wickelfalzrohr-Systemen braucht es ohne unnötige Zusatzschritte, eine Verbindung, die schnell, reproduzierbar und dauerhaft dicht ist.

Top Vorteile

• Automatische Abdichtung durch Spreizrand (ohne Dichtstoff MEZ-PLAST für Dichtheitsklasse C / ATC 3 mit SR-Dichtung)
• Hohe Stabilität bei Unterdruck
• Geeignet für Wickelfalzrohr, Längsfalzrohr und Formstücke ohne Bord
• Montagefreundlich durch schnelle und saubere Montage ohne zusätzliche Dichtmittel
• Verzinkte, langlebige Ausführung für den professionellen Einsatz

Weitere Vorteile im Überblick

• Planbare Kosten: verzinkte Ausführung, Dichtheitsklasse C / ATC 3 ohne Zusatzmaterial und somit weniger Nacharbeit.
• Sortimentsklarheit: ein Rohrflansch für Wickelfalz‑/Längsfalzrohre und Formstücke ohne Bord.
• Weniger Reklamationen durch reproduzierbare Dicht‑ und Passqualität.

Montage

• Automatische Abdichtung durch Spreizrand → schneller Einbau, spaltfreie Zentrierung.

• Sichere Fixierung mit Nocken, Blindnieten; Schrauben nur bei Bedarf.
• Stabilität bei Unterdruck dank verfestigtem Rohrende.
• Einfach demontierbar bei Umbauten, robuste Verbindung reduziert Folgekosten.
• Robuste Materialqualität minimiert Verschleiß und Nachjustierungen

Warum eignet sich diese Rohrflage für Sie?

Die ROHRFLANGE AF 20 - VZ bietet eine technisch saubere, wirtschaftliche und langlebige Lösung für den professionellen Luftkanalbau. Sie verbindet Funktion, Montageeffizienz und Betriebssicherheit – ideal für planbare TGA-Projekte und anspruchsvolle Lüftungsanlagen.

Anwendungsszenarien

• Verbindungen von Wickelfalzrohr in Zu‑/Abluft‑ und Industrieanlagen
• Luftleitungen in Industrie- Gewerbe- und TGA-Projekten
• Formstückverbindungen ohne Bord
• Luftleitungen mit Anforderungen an Dichtheitsklasse C / ATC 3 und hohe Stabilität
• Umbauten, Erweiterungen, Reparaturen im Bestand
