MEZ-CORNER-System 20

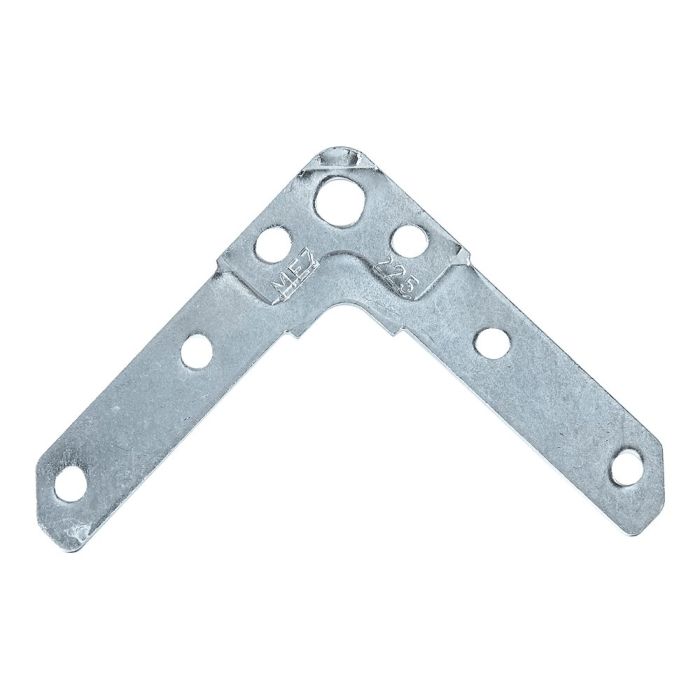

MEZ-CORNER 20 long, trou rond – VZ : raccord d'angle polyvalent pour les systèmes de brides Standard et ISO

Le MEZ-CORNER 20 – long, trou rond – VZ est un raccord d'angle polyvalent pour les systèmes STANDARD et ISO-FLANGE 20. Il s'impose comme un raccord de profilé de conduit d'air fiable pour la fabrication de systèmes de distribution d'air. Grâce à ses ailes longues, ce raccord d'angle est particulièrement adapté aux structures de châssis stables, tandis que son montage en superposition facilite la mise en œuvre.

Dans la pratique, des raccords d'angle nets et une étanchéité sûre sont essentiels pour les systèmes à bride. Des ajustements imprécis ou des retouches fastidieuses coûtent du temps et des ressources. Ce modèle offre une solution claire : le raccord d'angle est posé directement sur la paroi du conduit et assure une étanchéité fiable à l'intérieur – pour une qualité constante et des résultats reproductibles.

Caractéristiques techniques

• Modèle à longues branches pour des angles stables dans la construction de cadres
• Épaisseur de matériau de 3,0 mm pour des raccords indéformables et résistants
• Trou rond (9 mm) pour un vissage simple et rapide
• Cote de retrait de 30 mm pour une intégration conforme au système
• Compatible avec les systèmes STANDARD et ISO-FLANGE 20
• Montage par emboîtement sur la paroi du conduit avec étanchéité interne

Principaux avantages

• Utilisation universelle dans deux systèmes de brides
• Assemblages d'angle propres et stables
• Effort de montage réduit grâce au montage par emboîtement
• Qualité d'assemblage constante en production en série
• Longue durée de vie grâce à la surface galvanisée

Aperçu des autres avantages

• Un seul composant pour plusieurs systèmes réduit la diversité des variantes
• Moins de retouches grâce à une étanchéité définie
• Favorise une circulation d'air fiable

Montage

• Simple emboîtement sur la paroi du conduit
• Vissage rapide via un trou rond
• Ajustement précis grâce à un positionnement clair
• Convient au montage en atelier et sur chantier

Pourquoi ce cornière d'angle vous convient-elle

Le MEZ-CORNER 20 – long, trou rond – VZ est la solution idéale pour des raccords d’angle à la fois stables et flexibles dans les systèmes STANDARD et ISO-FLANGE 20. Il simplifie le montage, réduit la diversité des variantes lors de l’achat et garantit des résultats fiables et constants dans la production de conduits d’air.

Scénarios d’application

• Fabrication de conduits d'air dans les systèmes STANDARD et ISO-FLANGE 20
• Construction de châssis dans le domaine de la ventilation
• Construction d'installations de ventilation et de climatisation
• Construction industrielle et d'installations
• Maintenance et extension de systèmes de conduits d'air existants

Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles de changer et ne sont pas contractuels. Sous réserve d'erreurs.
