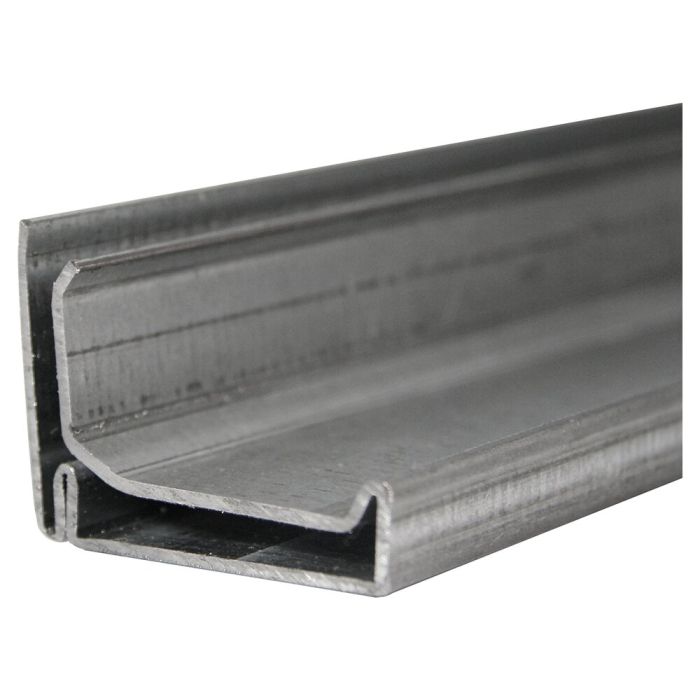

MEZ-SYPHON-FLANGE 40/L

Étanche, stable et plus rapide à installer dans la construction de conduits d'air

Le MEZ-SYPHON-FLANGE 40/L, un profilé pour conduits d'air en acier galvanisé, privilégie l'étanchéité à l'air. La conception intégrée en siphon guide le bord de la tôle de manière sûre, fait office de lèvre d'étanchéité et empêche les fuites dès le départ. Pour les projets aux exigences plus strictes, une version avec mastic injecté (MEZ‑Bluemastic‑GEL ou Butyl-Mastic) est disponible – compatible avec le thermolaquage. Longueur de barre : 5 000 mm, épaisseur du matériau : 1,00 mm ; conditionnement : 500 m.

Les fuites au niveau des joints de l’ossature coûtent de l’énergie, du temps et de la patience – en particulier dans les systèmes étanches à l’air (ATC 2/3 ou classes C/D selon la norme DIN EN 1507). Une cause fréquente : des profilés sans ligne d’étanchéité définie et une réétanchéification fastidieuse au niveau de la surface de joint.

Caractéristiques techniques

• Siphon intégré et branche intérieure légèrement chanfreinée : guidage sûr de la paroi du conduit, moins de retouches, étanchéité élevée.
• Mastic d’étanchéité injecté en option : répond aux classes d’étanchéité C/D conformément à la norme DIN EN 1507 ; applications conformes à la norme VDI 6022 possibles.
• Aile de support à 45° et zone de fixation définie : cadre stable pour le soudage, le rivetage, le boulonnage ou l’emmanchement à la presse.
• La qualité issue du savoir-faire européen en matière d’acier : qualité des matériaux fiable et engagement en faveur du développement durable
•

Caractéristiques principales

• Haute performance d’étanchéité grâce à la géométrie intégrée du siphon
• Bride de support robuste à 45°, moins de retouches lors du montage
• Longueur standard de 5 000 mm, 1,00 mm – idéale pour la production en série (unités d’emballage à partir de 500 m)

Caractéristiques supplémentaires

• Fiabilité de la planification grâce à des longueurs et des unités d’emballage standardisées
• Moins de réclamations grâce à un système étanche
• Des taux de fuite réduits garantissent des débits d’air stables et des pertes d’énergie minimisées en fonctionnement

Installation

• Installation plus rapide, car le bord biseauté facilite l’insertion
• La languette du profilé maintient les raccords en place
• Moins de réétanchéification nécessaire au niveau des joints

Pourquoi ce profilé de conduit d’air vous convient-il ?

Avec le MEZ‑SYPHON‑FLANGE 40/L – galv., vous optez pour un profilé de conduit d’air qui allie de manière constante étanchéité, stabilité et efficacité d’installation. La géométrie intégrée du siphon et le guidage précis de la tôle réduisent non seulement les fuites, mais aussi les coûts de fabrication et d’entretien tout au long du cycle de vie du système.

Cas d’application

• Réseaux de conduits d’air étanches dans la technologie de l’air industriel et de process (ATC 2/3)
• Conduits hygiéniques conformes à la norme VDI 6022 (par exemple, hôpitaux, industrie pharmaceutique)
• Systèmes dotés d’une régulation économe en énergie (pertes par fuite minimisées)

Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles d’être modifiés et ne sont pas contractuels. Sous réserve d’erreurs.
