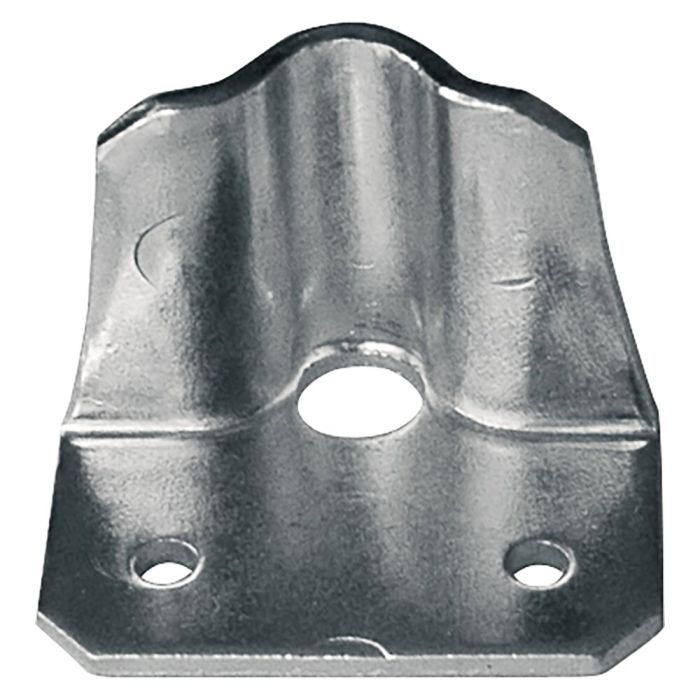

Patte de suspension M10

Système de suspension résistant pour conduits d'air rectangulaires

La PATTE DE SUSPENSION MEZ a été spécialement conçue pour la suspension en toute sécurité de conduits d'air rectangulaires. Le rail est adapté au montage avec des tiges filetées M10. Grâce à sa conception bien pensée, il supporte les charges de manière fiable. De plus, ce produit est facile à mettre en œuvre.

Sa conception en caisson spécifique se distingue des simples fixations. Elle répartit de manière ciblée les forces exercées sur une plus grande longueur de la tige filetée. De plus, la structure s'appuie contre la paroi du conduit. Cela permet de réduire les contraintes de flexion et d'améliorer la stabilité de l'ensemble du système de suspension.

La large surface d’appui de la patte de suspension constitue un autre avantage. Elle empêche le bord du conduit de se plier et assure une répartition uniforme de la charge. Parallèlement, la surface portante de l’écrou se trouve en partie sous le bord du conduit. Le composant peut ainsi supporter des charges élevées. Cette conception empêche l’apparition de forces importantes susceptibles de faire basculer ou de déformer la pièce.

La fabrication en acier galvanisé offre une protection fiable contre la corrosion. La patte de suspension constitue ainsi une solution durable pour la construction professionnelle de systèmes de ventilation et d’installations techniques.

Caractéristiques techniques

• Compatible avec les tiges filetées M10
• Fabriquée en acier galvanisé
• Construction en caisson robuste
• Capacité de charge maximale de 1,5 kN
• Large surface d’appui pour la répartition de la charge
• Adaptée aux systèmes de conduits d’air rectangulaires

Principaux avantages

• Capacité de charge élevée grâce à une construction en caisson spéciale
• Empêche le flambage du bord du conduit
• Réduction des forces de basculement et de flexion
• Solution de fixation sûre et économique
• Modèle protégé contre la corrosion

Aperçu des autres avantages

• Appui contre la paroi du conduit pour une stabilité accrue
• Répartition optimisée de la charge sur une plus grande longueur de la tige filetée
• La surface d’appui de l’écrou se trouve en partie sous le bord du conduit
• Les rivets pop ou les vis à tige creuse servent uniquement à bloquer la position
• Grande sécurité de fonctionnement lors des montages professionnels de conduits d’air

Montage

• Fixer la patte de suspension à l’emplacement prévu sur le conduit d’air
• La relier à une tige filetée M10
• Utiliser des rivets à tête plate ou des vis à tige cylindrique pour bloquer la position
• Aligner et fixer le conduit d’air
• Vérifier que la fixation est bien en place

Pourquoi cette patte de suspension vous convient-elle ?

La patte de suspension est la solution idéale pour la suspension professionnelle de conduits d’air rectangulaires. Sa structure en caisson robuste réduit les contraintes de flexion et assure une transmission sûre de la charge vers la tige filetée. Parallèlement, la large surface d’appui protège le bord du conduit contre les déformations et améliore la stabilité de l’ensemble du système de suspension. Il en résulte une solution de fixation durable, économique et résistante pour la construction de systèmes de ventilation et d’installations techniques.

Scénarios d’application

• Suspension de conduits d’air rectangulaires
• Installations de ventilation
• Installations de climatisation
• Installations industrielles et commerciales
• Systèmes de distribution d’air avec tiges filetées M10
• Nouvelle installation et modernisation
• Travaux d’entretien et de maintenance
