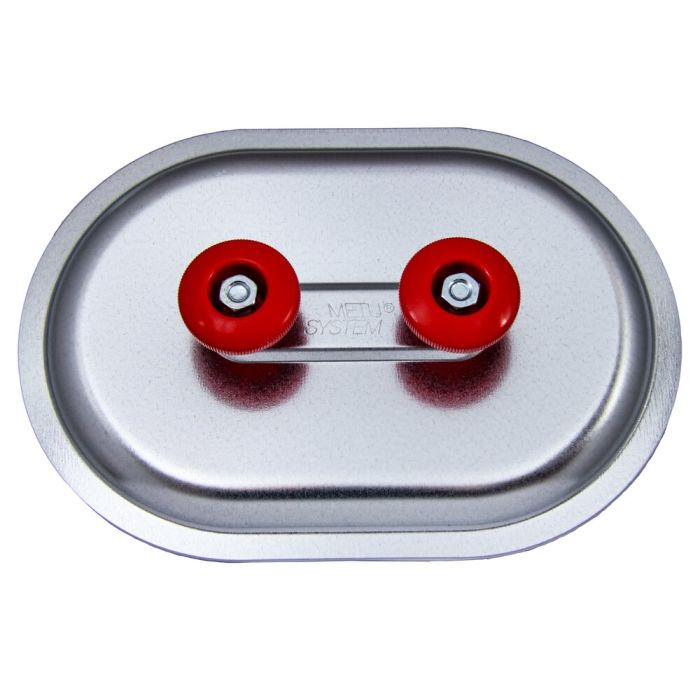

TDV RD 315 - AL

Trappe d'inspection fiable pour un entretien précis dans la construction de conduits d'air

Ce couvercle d'inspection robuste en aluminium est spécialement conçu pour les systèmes de conduits d'air angulaires non isolés. Sa construction solide à double plaque avec joint en PE garantit un serrage sans faille contre la paroi du conduit et répond à la classe d'étanchéité à l'air D selon la norme DIN EN 1507. Grâce à ses poignées tournantes ergonomiques en POM, l’ouverture d’inspection peut être actionnée rapidement, sans outil et en toute sécurité. Cela est garanti même en cas d’intervalles d’entretien fréquents. La faible hauteur d’encastrement d’environ 35 mm est idéale lorsque l’espace entre le conduit et le plafond est limité.

Les inspections régulières des conduits d’air rectangulaires sont indispensables dans la pratique des installations techniques du bâtiment. L’exiguïté des espaces, l’instabilité des parois en tôle ou une étanchéité insuffisante compliquent souvent le travail des installateurs et des équipes de maintenance. C’est précisément là qu’intervient le couvercle d’inspection RD 315 - AL, qui garantit un accès sûr, étanche à l’air et durable aux systèmes de ventilation.

Sur le plan technique, ce couvercle d’inspection est très performant. Il est fabriqué en aluminium moulé sous pression et conçu pour des températures de fonctionnement allant jusqu’à +70 °C. Associé au joint en mousse de PE qui a fait ses preuves, il garantit une finition soignée et étanche. Il s’agit là d’un avantage important par rapport aux simples systèmes d’inspection, car ceux-ci nécessitent souvent un réajustement.

Caractéristiques techniques

• Domaine d'application : conduits d'air rectangulaires
• Matériau : aluminium
• Joint : mousse de polyéthylène (PE)
• Couleur du joint : blanc
• Dimensions de la découpe : 300 × 150 mm
• Plage de température : de -70 °C à +70 °C
• Pression maximale : 2 500 Pa
• Hauteur d’installation : env. 50 mm
• Matériau de la poignée rotative : copolymère de polyoxyméthylène
• Force de serrage des poignées rotatives : 1 000 - 1 500 Nm
• Poignée rotative : M8, M10 ou M12

Principaux avantages

• Classe d’étanchéité à l’air D
• Construction robuste en aluminium
• Utilisation rapide et sans outil
• Force de serrage élevée des poignées rotatives
• Joint en PE fiable à long terme
• Faible hauteur d’encastrement pour les espaces de montage restreints

Aperçu des autres avantages

• Une qualité fiable avec une classe d’étanchéité D conforme aux normes réduit les réclamations et les coûts induits.
• Des composants métalliques durables au lieu de pièces en tôle fines et déformables permettent de réduire le taux de pièces de rechange.
• Large compatibilité avec les conduits d’air rectangulaires courants.
• Accès rapide à l’intérieur du conduit pour le nettoyage, le contrôle d’hygiène et l’analyse des dysfonctionnements.
• Joint en PE robuste qui conserve sa forme et garantit des cycles d’ouverture/fermeture toujours propres.
• Haute étanchéité empêchant les fuites même après de multiples utilisations.

Montage

• Montage et utilisation sans outils garantissant une installation rapide et un maintien sûr.
• Des couvercles robustes et emboutis empêchent toute déformation, même lorsque les parois des conduits sont minces.
• Des poignées rotatives ergonomiques sans vis saillantes sont idéales dans les espaces restreints.

Pourquoi cette trappe d’inspection vous convient-elle ?

Le couvercle d’inspection offre une plus grande stabilité, une meilleure maniabilité et une étanchéité fiable par rapport à de nombreuses solutions courantes sur le marché. La conception robuste en aluminium et la force de serrage des poignées rotatives garantissent une étanchéité durable lors des inspections. C’est la solution idéale pour les installateurs professionnels, les équipes de maintenance et les concepteurs de systèmes techniques du bâtiment.

Scénarios d’application typiques

• Travaux d’entretien et de nettoyage dans les installations de ventilation et de climatisation
• Inspections d’hygiène selon la norme VDI 6022
• Accès de contrôle dans les conduits d’évacuation d’air des cuisines (avec une version de joint adaptée)
• Trous d’inspection en cas de changements de direction ou de section
• Accès de maintenance pour les sections de conduits difficiles d’accès
