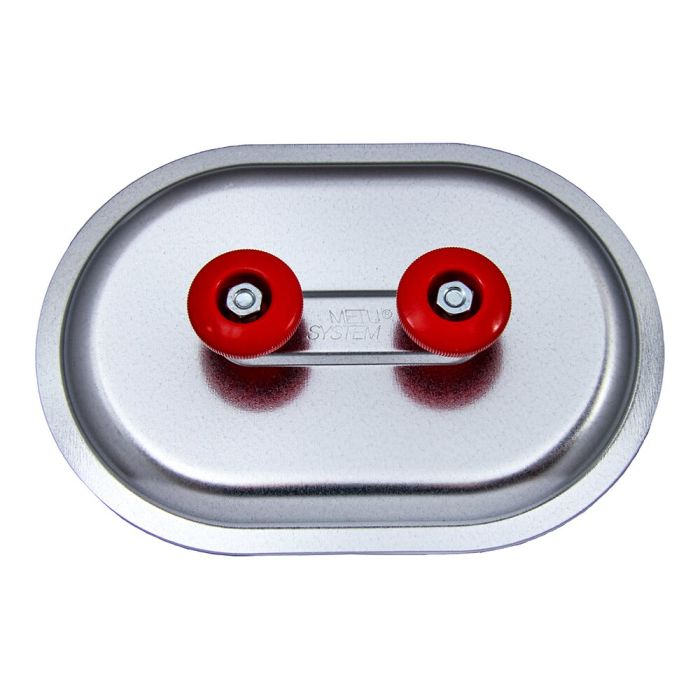

TDV RD 43 - V4A

Trappe d'inspection en V4A hautement résistante à la corrosion pour les systèmes de conduits d'air exigeants

La REVISION RD 43 – V4A est une trappe d'inspection éprouvée en acier inoxydable V4A destinée aux conduits d'air angulaires non isolés. Cette trappe d'inspection a été spécialement conçue pour une utilisation durable dans la construction professionnelle de conduits d'air. Grâce au système de serrage entre les parois du conduit, dans lequel la paroi du conduit est serrée entre le couvercle intérieur et le couvercle extérieur, ainsi qu’au joint en PE intégré, ce couvercle d’inspection répond aux exigences d’étanchéité de la norme ATC2 conformément à la norme DIN EN 16798-3. Cela permet en outre un accès fiable pour les travaux d’inspection, d’entretien et de nettoyage. La version en acier inoxydable V4A (1.4404 / ASTM 316L) est particulièrement adaptée aux applications présentant des exigences élevées en matière de résistance à la corrosion et de durabilité des matériaux.

Au quotidien, les exploitants, les entreprises de maintenance et les constructeurs de conduits sont souvent confrontés au défi de devoir contrôler régulièrement les systèmes de ventilation. Ce faisant, l’étanchéité à l’air du système de distribution d’air ne doit pas être compromise de manière durable. Le couvercle d’inspection REVISION RD 43 – V4A résout ce problème grâce à sa construction robuste en acier inoxydable V4A. Il est en outre équipé de poignées rotatives en POM résistantes à la corrosion et ergonomiques, offrant une force de serrage maximale de 1 200 à 1 700 Nm, ainsi que d’un joint en PE durable. Ainsi, l’ouverture d’inspection reste fiable et utilisable même après de nombreux cycles de maintenance.

Caractéristiques techniques

• Couvercle d'inspection en acier inoxydable V4A (1.4404 / ASTM 316L)
• Pour conduits d'air angulaires non isolés
• Couvercles intérieur et extérieur en acier inoxydable V4A
• Dimensions de découpe (ouverture) : 400 x 300 mm (RD 21)
• Rayon : 150 mm
• Hauteur d’encastrement : env. 56 mm
• Épaisseur de la paroi du conduit : 5 mm maximum
• Classe d’étanchéité à l’air : ATC2 selon la norme DIN EN 16798-3 et D selon la norme DIN EN 13779 TÜV NORD
• Pression positive et négative admissibles : jusqu’à ≈ 5 000 Pa
• Plage de température : de -70 °C à +70 °C
• Joint : mousse de polyéthylène
• Couleur du joint : blanc
• Matériau des poignées rotatives : copolymère de polyoxyméthylène
• Poignée rotative : M10

Principaux avantages

• Accès rapide aux sections de conduit pour l'inspection et le nettoyage
• Étanchéité fiable grâce à une mousse de polyéthylène réticulée à cellules fermées
• Des poignées rotatives ergonomiques et résistantes à la corrosion garantissent une ouverture fiable même après une longue période d’utilisation
• Résistance maximale à la corrosion pour les applications exigeantes
• Conception robuste adaptée à l’utilisation quotidienne sur les chantiers et dans les installations
• Réduction des fuites et des pertes d’énergie
• Solution d’inspection propre et professionnelle pour les projets de techniques du bâtiment

Aperçu des autres avantages

• Solution économique et durable pour les projets de ventilation
• Accès rapide aux zones de maintenance concernées
• Facilite l’inspection régulière et le contrôle d’hygiène
• Intégration aisée dans les systèmes de conduits d’air angulaires non isolés
• Dimensions standardisées pour les applications courantes
• Convient aux environnements présentant des exigences élevées en matière de résistance des matériaux et de protection contre la corrosion

Montage

• Montage aisé dans les conduits d’air angulaires non isolés
• La paroi du conduit est solidement maintenue entre les couvercles intérieur et extérieur
• Aucune vis saillante dans la zone de préhension
• Hauteur d’encastrement RD 43 : environ 56 mm
• Idéal pour les constructions neuves, les extensions et la modernisation de conduits d’air existants
• Lors du montage des modèles en acier inoxydable, les vis et les écrous doivent être lubrifiés avec une pâte de montage appropriée, puis serrés avec précaution.

Pourquoi ce couvercle d’inspection vous convient-il ?

Si vous recherchez un couvercle d’inspection robuste, étanche à l’air et facile à monter pour des conduits d’air rectangulaires non isolés, le REVISION RD 43 – V4A offre la solution idéale. Ce couvercle d’inspection haut de gamme combine une structure en acier inoxydable V4A particulièrement résistante à la corrosion avec un joint d’inspection en PE fiable. Cela crée des conditions optimales pour l’entretien, l’inspection et la préservation à long terme de la valeur des installations de ventilation. Pour les entreprises spécialisées dans la construction de conduits d’air, ce regard en acier inoxydable V4A est le choix idéal pour les environnements exigeants et les applications présentant des exigences élevées en matière de résistance des matériaux.

Scénarios d’application

• Systèmes de ventilation et de climatisation dans les bâtiments commerciaux
• Immeubles de bureaux et administratifs
• Halls industriels et de production
• Établissements publics
• Écoles, hôpitaux et bâtiments municipaux
• Trous d’accès pour la maintenance dans les systèmes de conduits d’air rectangulaires
• Applications présentant des exigences élevées en matière de résistance à la corrosion

Remarque concernant le contenu de la livraison

• Couvercle intérieur en acier inoxydable V4A
• Couvercle extérieur en acier inoxydable V4A
• Joint en PE
• Vis de verrouillage en acier inoxydable V4A
• Ressorts coniques en acier inoxydable V2A
• Rondelles d'arrêt en acier inoxydable V4A
• Poignées tournantes ergonomiques en POM

Disponible en option : câble de sécurité avec écrou M6 pour une sécurité accrue.

Joint en PE pour une étanchéité fiable dans la construction de conduits d’air

Le joint en PE intégré est constitué d’une mousse de polyéthylène réticulée à cellules fermées et assure une étanchéité fiable entre le couvercle d’inspection et la paroi du conduit. Le joint est disponible en version blanche et dispose d’un revêtement autocollant, ce qui facilite un montage simple et propre. De plus, le matériau est conforme au règlement REACH et exempt de substances extrêmement préoccupantes, conformément aux exigences actuelles du règlement REACH.

Le joint en PE est conçu pour une plage de températures allant de -40 °C à +70 °C et peut supporter brièvement des températures allant jusqu’à +80 °C. Il convient ainsi à de nombreuses applications dans le domaine de la ventilation et de la climatisation.

En ce qui concerne la résistance aux liquides, le joint en PE offre une protection limitée contre les projections d'eau. Pour les applications présentant des exigences accrues en matière d'étanchéité aux liquides, il convient de vérifier les conditions d'utilisation spécifiques et, le cas échéant, d'envisager d'autres types de joints.
