TDV RRD 32-31 - VZ
- Vielseitige Revisionsöffnung für runde Luftleitungen
- Luftdichtheitsklasse D nach DIN EN 1507

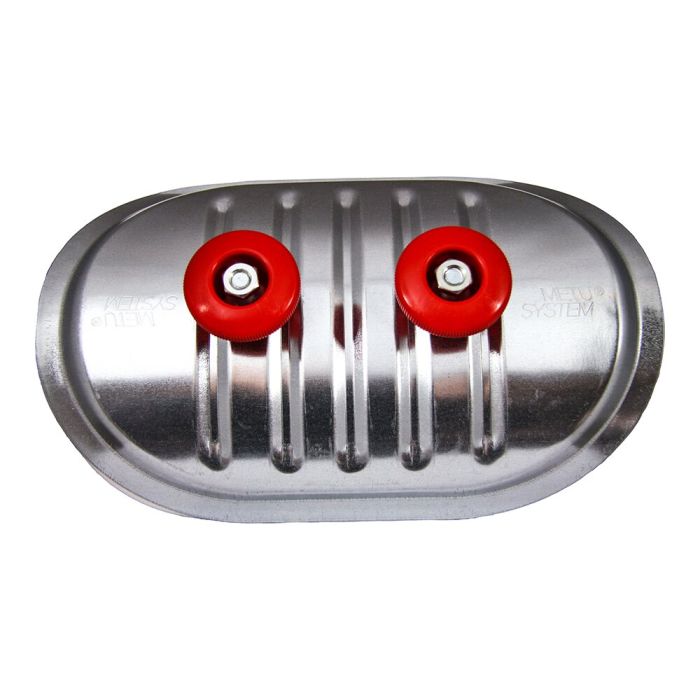

Revision RRD 32 ist ein Revisionsdeckel für runde Luftleitsysteme. Der Revisionsdeckel RRD 32 ist aus verzinktem Stahl gefertigt und besitzt eine Dichtung aus Polyethylen. Die beiden Drehgriffe, welche eine beidhändige und sichere Handhabung ermöglichen, bestehen aus POM-C und besitzen eine maximale Spannkraft von 1.000 bis 1.500 Nm.
Die Revisionsöffnung RRD 32 ist für einen Temperaturbereich von -70°C bis +70°C ausgelegt, der Ausschnitt des RRD 32 beträgt 300 x 200 mm und der Standard-Rohrdurchmesser ist NW 315. Die Einbauhöhe beträgt ca. 55 mm und der maximale Druck des RRD 32 liegt bei ± 2.500 Pa.
Technische Informationen
- Anwendungsbereich: Runde Luftleitungen
- Material: Stahl verzinkt
- Ausschnitt: 300 x 200 mm
- Rohrdurchmesser (Min./Stand./Max.): 301 / 315 / 340 mm
- Temperaturbereich: -70°C bis +70°C
- Max. Druck: ± 2.500 Pa
- Material Dichtung: Polyethylen
- Farbe Dichtung: weiß
- Material Drehgriff: Polyoxymehtylen Copolymer
- Drehgriff: M8, M10 oder M12
| Teilegruppe | 160202 |
|---|---|
| Material | Stahl verzinkt |
| Ausschnitt | 300 x 200 mm |
