TDV RD 65 - SKK AL
Trappe de visite en aluminium avec protection de bords sécurisée

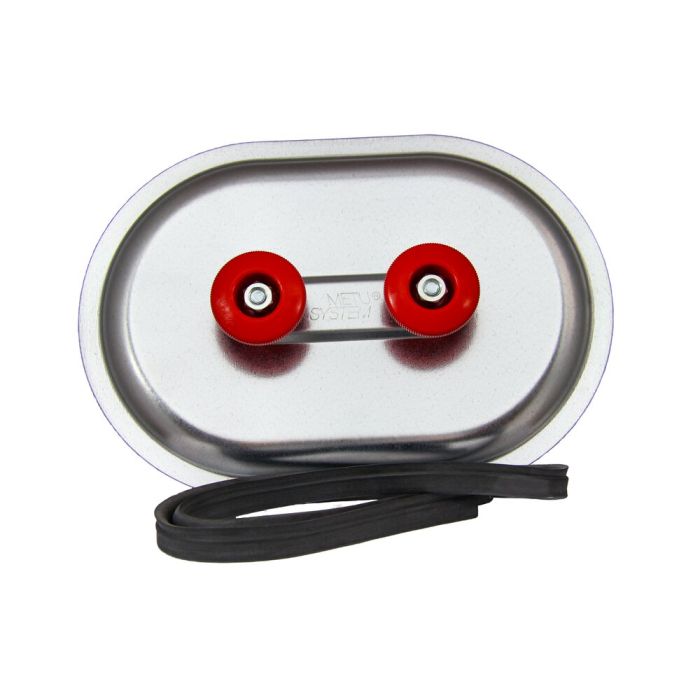

La trappe REVISION RD 65 - SKK - AL combine une ouverture de visite en aluminium de 600 × 500 mm avec une protection de bords autocollante en EPDM. Celui-ci protège les bords coupés de l'ouverture du conduit et réduit ainsi le risque de blessure lors du montage, de l'inspection et de la maintenance. Parallèlement, la protection des bords contribue à l'étanchéité de l'ouverture d'inspection.
Les ouvertures de nettoyage et d’inspection doivent être facilement accessibles, en particulier sur les conduits d’air rectangulaires non isolés. Elles doivent en outre pouvoir être refermées de manière fiable après les travaux d’entretien. La trappe d’inspection RD SKK répond à cette exigence grâce à deux couvercles serrés l’un contre l’autre et à des poignées rotatives ergonomiques. La paroi du conduit est maintenue entre les bords des couvercles.
Caractéristiques techniques
- Matériau : aluminium, éléments de fixation en acier inoxydable V2A
- Découpe : 600 × 500 mm, rayon 250 mm
- Hauteur d’encastrement : env. 73 mm
- SKK : protection d’arêtes autocollante en EPDM
- Épaisseur maximale de la paroi du conduit : 2 mm
- Température de service du SKK : jusqu’à environ +80 °C
- Pour conduits d’air rectangulaires non isolés
Principaux avantages
- Sécurité au travail accrue : le couvercle d’inspection avec protection des bords autocollante recouvre les arêtes vives de l’ouverture d’inspection.
- Facilité d'entretien : des poignées pivotantes ergonomiques permettent d'ouvrir et de fermer l'accès d'inspection à plusieurs reprises.
- Fermeture sécurisée : les couvercles extérieur et intérieur serrent la paroi du conduit entre les bords du couvercle.
Aperçu des autres avantages
- Les dimensions claires de 600 × 500 mm facilitent l’identification sans ambiguïté dans la construction des conduits d’air.
- Accès rapide pour l’inspection, le nettoyage et l’entretien.
- Les poignées rotatives résistantes à la corrosion garantissent une longévité de fonctionnement.
- Le couvercle d’inspection avec protection des bords arrondit les arêtes coupantes exposées.
Montage
- Réaliser une découpe de 600 × 500 mm conformément aux dimensions du gabarit.
- Appliquer soigneusement la protection d'arête autocollante SKK sur le bord coupé.
- Pour garantir une adhérence fiable, la surface doit être sèche et exempte de poussière, d’huile et d’agents de démoulage.
- Mettre le couvercle en place et le serrer uniformément à l’aide des deux poignées tournantes.
Pourquoi ce couvercle d'inspection vous convient-il ?
Le couvercle d'inspection en aluminium RD 65 - SKK allie accès pour l'entretien, protection des arêtes et simplicité d'utilisation. Sa conception est adaptée à la construction professionnelle de conduits d'air. Il est donc particulièrement adapté aux endroits où les ouvertures d’entretien sont régulièrement utilisées et où il faut éviter les arêtes de coupe non protégées.
Scénarios d’application
- Trous d’inspection dans les conduits d’air rectangulaires
- Accès pour le nettoyage et la maintenance
- Trous d’accès dans la construction de conduits d’air
- Équipement ultérieur de trous d’inspection facilement accessibles
Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles d’être modifiés et ne sont pas contractuels. Sous réserve d’erreurs.
| Groupe | 160103 |
|---|---|
| Matériel | Aluminium |
