TDV RD 32 - SKK AL

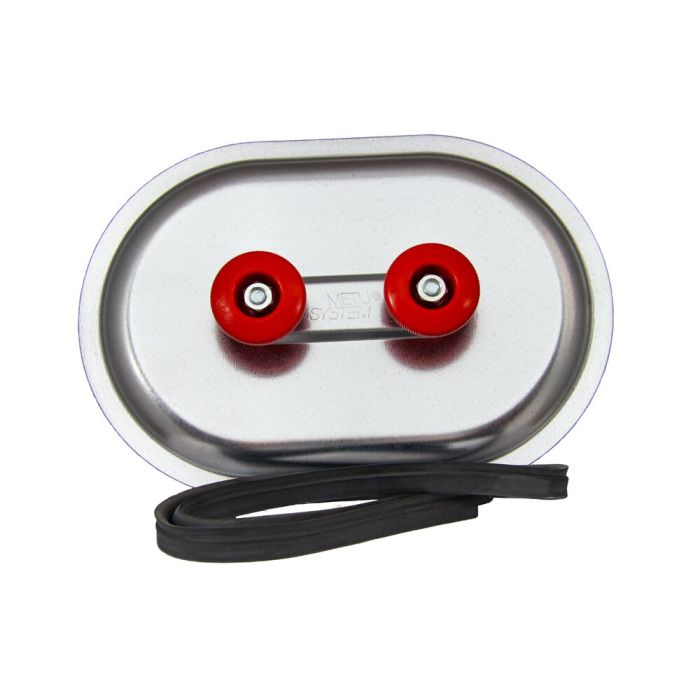

Trappe de visite en aluminium avec protection sûre des arêtes
La REVISION RD 32 - SKK - AL combine une ouverture d'inspection de 300 × 200 mm en aluminium avec une protection autocollante des arêtes en EPDM. Cette protection recouvre le bord découpé de l'ouverture dans la gaine de ventilation et réduit ainsi le risque de blessure lors du montage, de l'inspection et de la maintenance. La protection des arêtes contribue également à l'étanchéification de l'ouverture d'inspection.
Pour les gaines de ventilation rectangulaires non isolées en particulier, les ouvertures de nettoyage et d'inspection doivent rester facilement accessibles. Elles doivent également pouvoir être refermées de manière fiable après les travaux de maintenance. La REVISION RD SKK répond à ces exigences grâce à deux couvercles serrés l'un contre l'autre et à des poignées rotatives ergonomiques. La paroi de la gaine est maintenue entre les bords des deux couvercles.
Caractéristiques techniques
- Matériau : aluminium, éléments de fixation en inox AISI 304
- Découpe : 300 × 200 mm, rayon 100 mm
- Hauteur d'installation : env. 50 mm
- SKK : protection autocollante des arêtes en EPDM
- Épaisseur max. de la paroi de la gaine : 2 mm
- Température de service SKK : jusqu'à env. +80 °C
- Pour gaines de ventilation rectangulaires non isolées
Principaux avantages
- Sécurité au travail accrue : La trappe de visite avec protection autocollante des arêtes recouvre les bords coupants de l'ouverture d'inspection.
- Maintenance facilitée : Les poignées rotatives ergonomiques permettent d'ouvrir et de refermer facilement la trappe de visite à plusieurs reprises.
- Fermeture sûre : Les couvercles extérieur et intérieur maintiennent fermement la paroi de la gaine entre leurs bords.
Autres avantages en un coup d'œil
- Achats : Les dimensions clairement définies de 300 × 200 mm facilitent la sélection du produit pour la fabrication de gaines de ventilation.
- Service : Accès rapide pour l'inspection, le nettoyage et la maintenance.
- Maintenance : Les poignées rotatives résistantes à la corrosion contribuent à une utilisation fiable à long terme.
- Sécurité au travail : La trappe de visite avec protection des arêtes recouvre le bord de découpe exposé.
Montage
- Réaliser une découpe de 300 × 200 mm conformément aux dimensions du gabarit.
- Appliquer soigneusement la protection autocollante SKK sur le bord de découpe.
- Pour garantir une adhérence fiable, la surface doit être sèche et exempte de poussière, d'huile et d'agents de démoulage.
- Mettre les couvercles en place et les serrer uniformément à l'aide des deux poignées rotatives.
Pourquoi cette trappe de visite est-elle adaptée à vos besoins ?
La trappe de visite en aluminium REVISION RD 32 - SKK combine accès pour la maintenance, protection des arêtes et simplicité d'utilisation. Sa conception est adaptée à la fabrication professionnelle de gaines de ventilation. Elle convient donc particulièrement aux applications nécessitant l'utilisation régulière d'ouvertures de service tout en évitant les bords de découpe non protégés.
Scénarios d'application
- Ouvertures d'inspection dans les gaines de ventilation rectangulaires
- Accès pour le nettoyage et la maintenance
- Ouvertures de service dans la fabrication de gaines de ventilation
- Installation ultérieure d'ouvertures d'inspection facilement accessibles
Toutes les informations sont fournies sans garantie. Les données techniques, illustrations et prix peuvent être modifiés et sont donnés à titre indicatif. Sous réserve d'erreurs.
| Groupe | 160103 |
|---|---|
| Matériel | Aluminium |
