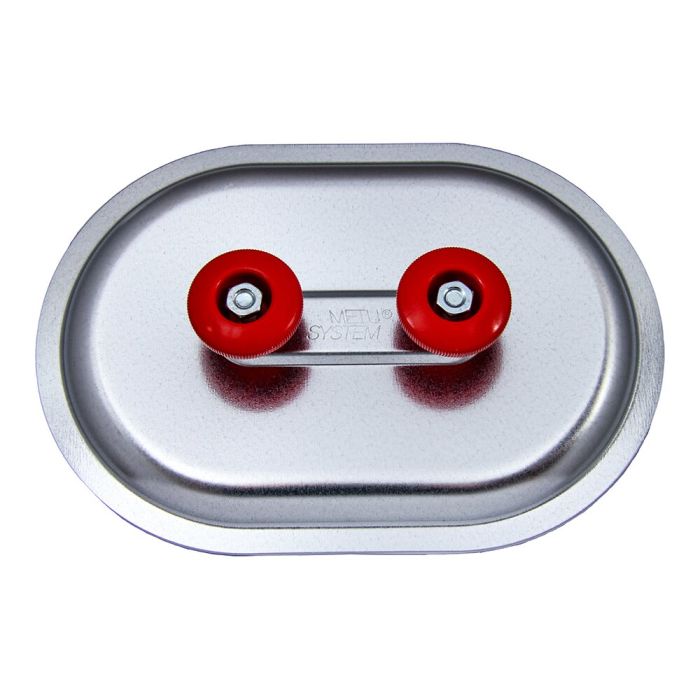

TDV RD 32

Trappe d'inspection étanche à l'air pour un accès rapide et des inspections de conduits en toute sécurité

Le modèle REVISION RD 32 – VZ est un regard en acier éprouvé destiné aux conduits d'air rectangulaires non isolés. Ce couvercle d'inspection a été spécialement conçu pour une utilisation durable dans la construction professionnelle de conduits d'air. Grâce au serrage sur la paroi du conduit, qui consiste à serrer la paroi entre les couvercles intérieur et extérieur, ainsi qu’au joint en PE intégré, le couvercle d’inspection répond aux exigences d’étanchéité de la norme ATC2 conformément à la norme DIN EN 16798-3. Cela permet également un accès fiable pour les travaux d’inspection, d’entretien et de nettoyage.

Au quotidien, les exploitants, les entreprises de services et les constructeurs de canalisations sont souvent confrontés au défi de devoir contrôler régulièrement les systèmes de ventilation. Ce faisant, l'étanchéité à l'air du système de distribution d'air ne doit pas être compromise de manière durable. La trappe d’inspection RD 32 – VZ résout ce problème grâce à sa construction robuste en acier galvanisé. Elle est en outre équipée de poignées rotatives en POM résistantes à la corrosion et ergonomiques, offrant une force de serrage maximale de 1 200 à 1 700 Nm, ainsi que d’un joint en PE durable. Ainsi, l’ouverture d’inspection reste fiable et utilisable même après de nombreux cycles d’entretien.

Caractéristiques techniques

• Couvercle d'inspection en acier galvanisé
• Pour conduits d'air angulaires non isolés
• Dimensions de découpe (ouverture) : 300 x 200 mm (RD 32)
• Rayon : 100 mm
• Hauteur d'encastrement : env. 50 mm
• Épaisseur de la paroi du conduit : 5 mm maximum
• Classe d'étanchéité à l'air : ATC2 selon la norme DIN EN 16798-3 et D selon la norme DIN EN 13779 TÜV Nord
• Pressions positive et négative admissibles : jusqu’à ≈ 5 000 Pa
• Plage de température : de -70 °C à +70 °C
• Joint : mousse de polyéthylène
• Couleur du joint : blanc
• Matériau des poignées rotatives : copolymère de polyoxyméthylène
• Poignée rotative : M10

Principaux avantages

• Accès rapide aux sections de canalisation pour l’inspection et le nettoyage
• Étanchéité fiable grâce à une mousse de polyéthylène réticulée à cellules fermées
• Poignées rotatives ergonomiques et résistantes à la corrosion permettant une ouverture fiable même après une longue période d’utilisation
• Conception robuste adaptée à l'utilisation quotidienne sur les chantiers et dans les installations
• Réduction des fuites et des pertes d'énergie
• Solution d'inspection propre et professionnelle pour les projets de génie technique du bâtiment

Aperçu des autres avantages

• Solution économique et durable pour les projets de ventilation
• Accès rapide aux zones de maintenance concernées
• Facilite les inspections régulières et les contrôles d’hygiène
• Intégration aisée dans les systèmes de conduits d’air angulaires non isolés
• Dimensions standardisées pour les applications courantes

Montage

• Montage simple dans des conduits d'air rectangulaires non isolés
• La paroi du conduit est solidement maintenue entre les couvercles intérieur et extérieur
• Aucune vis saillante dans la zone de préhension
• Hauteur d'encastrement RD 32 : environ 50 mm
• Idéal pour les constructions neuves, les extensions et la modernisation de conduits d'air existants

Pourquoi ce couvercle d'inspection vous convient-il ?

Si vous recherchez un couvercle d'inspection robuste, étanche à l'air et facile à monter pour des conduits d'air angulaires non isolés, le modèle REVISION RD 32 – VZ est la solution qu'il vous faut. Ce couvercle d’inspection haut de gamme allie une structure en acier robuste à un joint d’étanchéité en PE fiable. Il offre ainsi des conditions optimales pour l’entretien, l’inspection et la préservation à long terme de la valeur des installations de ventilation. Pour les entreprises spécialisées dans la construction de conduits d’air, ce couvercle d’inspection en acier galvanisé constitue un choix économique et pratique.

Scénarios d'application

• Installations de ventilation et de climatisation dans les bâtiments commerciaux
• Bâtiments de bureaux et administratifs
• Halls industriels et d’production
• Établissements publics
• Écoles, hôpitaux et bâtiments municipaux
• Trous d’accès pour la maintenance dans les systèmes de conduits d’air rectangulaires

Remarque concernant le contenu de la livraison

• Couvercle intérieur
• Couvercle extérieur
• Joint en PE
• Vis de blocage
• Ressorts coniques
• Rondelle d'arrêt
• Poignées rotatives ergonomiques en POM

Disponible en option : câble de sécurité avec écrou M6 pour plus de sécurité.

Joint en PE pour une étanchéité fiable dans la construction de conduits d'aération

Le joint en PE intégré est constitué d'une mousse de polyéthylène réticulée à cellules fermées et assure une étanchéité fiable entre le couvercle d'inspection et la paroi du conduit. Le joint est disponible en blanc et est doté d’un revêtement autocollant, ce qui facilite un montage simple et propre. De plus, le matériau est conforme au règlement REACH et exempt de substances extrêmement préoccupantes, conformément aux exigences actuelles du règlement REACH.

Le joint en PE est conçu pour une plage de températures allant de -70 °C à +70 °C et peut supporter brièvement des températures allant jusqu’à +80 °C. Il convient ainsi à de nombreuses applications dans le domaine de la ventilation et de la climatisation.

En ce qui concerne la résistance aux liquides, le joint en PE offre une protection limitée contre les projections d’eau. Pour les applications présentant des exigences accrues en matière d’étanchéité aux liquides, il convient de vérifier les conditions d’utilisation spécifiques et, le cas échéant, d’envisager d’autres types de joints.
