TDV RD 53

Trappe de visite étanche à l'air pour un accès rapide et des inspections de conduits en toute sécurité

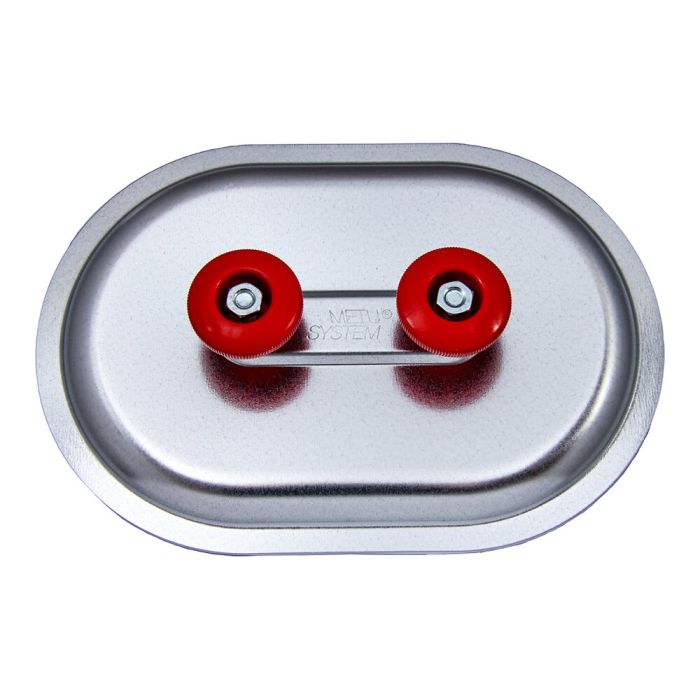

La REVISION RD 53 – VZ est une trappe de visite en acier qui a fait ses preuves, destinée aux conduits d'air rectangulaires non isolés. Cette trappe de visite a été spécialement conçue pour une utilisation durable dans la construction professionnelle de conduits d'air. Grâce au système de serrage sur la paroi du conduit, qui consiste à serrer la paroi entre les couvercles intérieur et extérieur, ainsi qu’au joint en PE intégré, ce couvercle de visite répond aux exigences d’étanchéité de la norme ATC2 conformément à la norme DIN EN 16798-3. Cela permet en outre un accès fiable pour les travaux d’inspection, d’entretien et de nettoyage.

Au quotidien, les exploitants, les entreprises de services et les constructeurs de conduits sont souvent confrontés au défi de devoir contrôler régulièrement les systèmes de ventilation. Ce faisant, l’étanchéité à l’air du système de distribution d’air ne doit pas être compromise de manière durable. La trappe d'inspection RD 53 – VZ résout ce problème grâce à sa construction robuste en acier galvanisé. Elle est également équipée de poignées rotatives en POM résistantes à la corrosion et ergonomiques, offrant une force de serrage maximale de 1 200 à 1 700 Nm, ainsi que d'un joint en PE durable. Ainsi, l'ouverture d'inspection reste fiable et utilisable même après de nombreux cycles de maintenance.

Caractéristiques techniques

• Couvercle d'inspection en acier galvanisé
• Pour conduits d'air rectangulaires non isolés
• Dimensions de découpe (ouverture) : 500 x 300 mm (RD 53)
• Rayon : 150 mm
• Hauteur de montage : env. 56 mm
• Épaisseur de la paroi du conduit : 5 mm maximum
• Classe d'étanchéité à l'air : ATC2 selon la norme DIN EN 16798-3 et D selon la norme DIN EN 13779 TÜV Nord
• Pression positive et négative admissible : jusqu'à ≈ 5 000 Pa
• Plage de température : de -70 °C à +70 °C
• Joint : mousse de polyéthylène
• Couleur du joint : blanc
• Matériau des poignées rotatives : copolymère de polyoxyméthylène
• Poignée rotative : M10

Principaux avantages

• Accès rapide aux sections de conduit pour l’inspection et le nettoyage
• Étanchéité fiable grâce à une mousse de polyéthylène réticulée à cellules fermées
• Les poignées rotatives ergonomiques et résistantes à la corrosion permettent une ouverture fiable même après une longue période d’utilisation
• Conception robuste pour une utilisation quotidienne sur les chantiers et dans les installations
• Réduction des fuites et des pertes d’énergie
• Solution d’inspection propre et professionnelle pour les projets de techniques du bâtiment

Aperçu des autres avantages

• Solution économique et durable pour les projets de ventilation
• Accès rapide aux zones d’entretien concernées
• Facilite l’inspection régulière et les contrôles d’hygiène
• Intégration aisée dans les systèmes de conduits d’air angulaires non isolés
• Dimensions standardisées pour les applications courantes

Montage

• Montage aisé dans les conduits d’air angulaires non isolés
• La paroi du conduit est solidement maintenue entre les couvercles intérieur et extérieur
• Aucune vis saillante au niveau de la zone de préhension
• Hauteur d’encastrement RD 53 : environ 56 mm
• Idéal pour les constructions neuves, les extensions et la modernisation de conduits d’air existants

Pourquoi ce couvercle d’inspection vous convient-il ?

Si vous recherchez un couvercle d’inspection robuste, étanche à l’air et facile à monter pour des conduits d’air rectangulaires non isolés, le modèle REVISION RD 53 – VZ est la solution qu’il vous faut. Ce couvercle d’inspection haut de gamme allie une structure en acier solide à un joint d’inspection en PE fiable. Cela offre des conditions optimales pour l’entretien, l’inspection et la préservation à long terme de la valeur des installations de ventilation. Pour les entreprises spécialisées dans la construction de conduits d’air, ce regard en acier galvanisé constitue un choix économique et pratique.

Scénarios d’application

• Installations de ventilation et de climatisation dans les bâtiments commerciaux
• Bâtiments de bureaux et administratifs
• Halls industriels et de production
• Établissements publics
• Écoles, hôpitaux et bâtiments municipaux
• Trous d’accès dans les systèmes de conduits d’air rectangulaires

Remarque concernant le contenu de la livraison

• Couvercle intérieur
• Couvercle extérieur
• Joint en PE
• Vis de blocage
• Ressorts coniques
• Rondelle de butée
• Poignées tournantes ergonomiques en POM

Disponible en option : câble de sécurité avec écrou M6 pour une sécurité accrue.

Joint en PE pour une étanchéité fiable dans la construction de conduits d’air

Le joint en PE intégré est constitué d’une mousse de polyéthylène réticulée à cellules fermées et assure une étanchéité fiable entre le couvercle d’inspection et la paroi du conduit. Le joint est disponible en blanc et dispose d’un revêtement autocollant, ce qui facilite un montage simple et propre. De plus, le matériau est conforme au règlement REACH et exempt de substances extrêmement préoccupantes, conformément aux exigences REACH en vigueur.

Le joint en PE est conçu pour une plage de températures allant de -70 °C à +70 °C et peut supporter brièvement des températures allant jusqu’à +80 °C. Il convient ainsi à de nombreuses applications dans le domaine de la ventilation et de la climatisation.

En ce qui concerne la résistance aux liquides, le joint en PE offre une protection limitée contre les projections d'eau. Pour les applications présentant des exigences accrues en matière d'étanchéité aux liquides, il convient de vérifier les conditions d'utilisation spécifiques et, le cas échéant, d'envisager d'autres types de joints.
