MEZ-CORNER 20 - 73

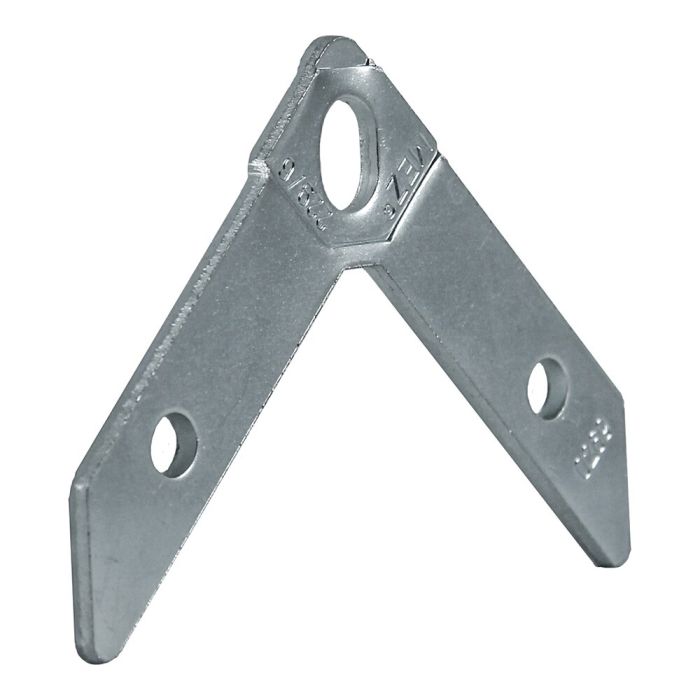

Raccord d'angle réglable pour des applications précises du système 20 – MEZ-CORNER 20 – Trou oblong – VZ

Le MEZ-CORNER 20 – trou oblong – VZ est un raccord de profilé de conduit d'air parfaitement ajusté pour le système SYPHON-FLANGE 20 et convient idéalement à la fabrication économique de conduits d'air. Grâce à son design à trou oblong, ce raccord d'angle permet un alignement flexible pendant le montage tout en garantissant une étanchéité sûre à l'extrémité du conduit ainsi qu'au niveau du rebord intérieur.

Dans la pratique quotidienne de la production, des tolérances dimensionnelles apparaissent fréquemment, ce qui complique un alignement précis. Les raccords rigides entraînent souvent des contraintes ou des retouches. Ce raccord d'angle à trou oblong apporte une solution ciblée en permettant un réajustement contrôlé et en maintenant ainsi une qualité de fabrication stable.

Caractéristiques techniques

• La conception à trou oblong permet un ajustement flexible lors du montage
• Une épaisseur de matériau de 3,0 mm garantit des assemblages stables et résistants
• Longueur des côtés de 73 mm pour une utilisation dans des applications standard
• Trou de vis de 9 x 12 mm pour un vissage variable
• Jeu de 10 mm pour répondre à des exigences spécifiques du système
• Montage par emboîtement avec étanchéité définie sur la face avant et le rebord intérieur

Principaux avantages

• Compensation des tolérances dimensionnelles lors du montage
• Assemblages d'angle propres et reproductibles
• Réduction des retouches en production
• Haute précision d'ajustage dans le système 20
• Longue durée de vie grâce à la version galvanisée

Aperçu des autres avantages

• Composant polyvalent pour différentes situations de production
• Moins de réajustements grâce à un ajustement plus précis
• Assure une circulation d’air étanche à long terme

Montage

• Insertion simple à travers la paroi du conduit
• Alignement flexible possible grâce au trou oblong
• Vissage rapide avec une fixation sûre
• Convient au montage en atelier et sur chantier

Pourquoi cette cornière d'angle vous convient-elle

Le MEZ-CORNER 20 – trou oblong – VZ est le choix idéal pour les applications qui exigent à la fois stabilité et flexibilité de montage. Il garantit des résultats précis, réduit les efforts de montage et s'intègre parfaitement dans les processus de fabrication existants du système 20.

Scénarios d'application

• Fabrication de conduits d'air avec tolérances dimensionnelles
• Construction de cadres dans le système SYPHON-FLANGE 20
• Construction d'installations de ventilation et de climatisation
• Construction industrielle et d'installations
• Maintenance et adaptation de conduits d'air existants

Toutes les informations sont fournies sans garantie. Les données techniques, les illustrations et les prix sont susceptibles de changer et ne sont pas contractuels. Sous réserve d'erreurs.
