MEZ-CORNER 20 - 95

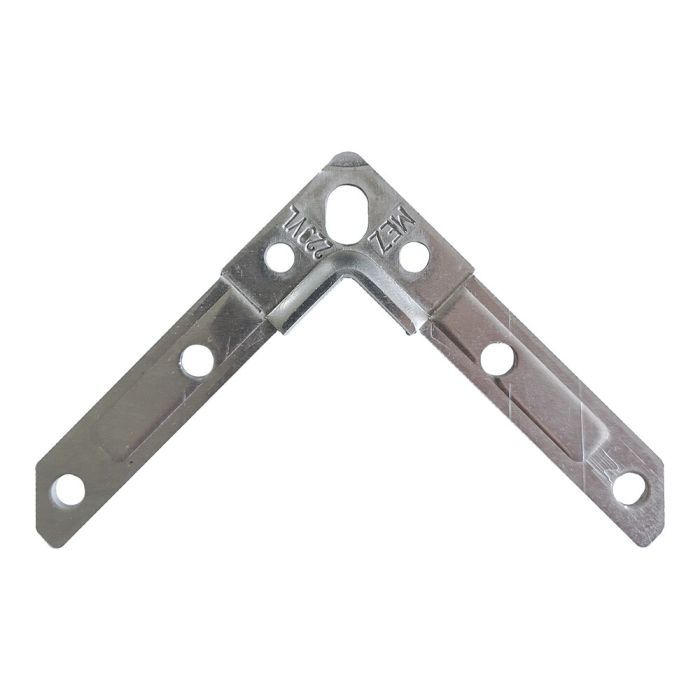

Raccord d'angle robuste et réglable – MEZ-CORNER 20 long, trou oblong, serti – VZ

Le MEZ-CORNER 20 – long, trou oblong, pressé – VZ est un raccord de profilé de conduit d'air résistant destiné au système SYPHON-FLANGE 20, qui allie une grande stabilité à une facilité de montage et de réglage. Le raccord d'angle est de type pressé, offrant ainsi une solution particulièrement stable pour la construction sûre de cadres de conduits d'air.

Dans la fabrication de systèmes de conduits d’air, la répétabilité des assemblages et un alignement fiable sont souvent essentiels. Parallèlement, les tolérances dimensionnelles peuvent compliquer le montage. Grâce à la combinaison d’une conception à ailes longues et d’un trou oblong, ce cornière d’angle permet un assemblage stable tout en offrant un ajustement contrôlé pendant le montage – sans effort supplémentaire.

Caractéristiques techniques

• Ailes longues (95 mm) pour des angles stables sur les cadres de conduits de grande taille
• Construction pressée pour une stabilité dimensionnelle accrue et une qualité constante
• Trou oblong (9 x 12 mm) permettant un ajustement précis lors du montage
• Épaisseur de matériau de 3,0 mm pour des assemblages résistants en service continu
• Cote de retrait de 30 mm pour une intégration sur mesure dans le système 20
• Montage par emboîtement avec étanchéité à l'extrémité et sur le rebord intérieur

Principaux avantages

• Grande stabilité grâce à la construction pressée
• Alignement flexible malgré un assemblage fixe
• Réduction des temps de montage grâce à moins de retouches
• Résultats reproductibles en production en série
• Longue durée de vie grâce à la surface galvanisée

Aperçu des autres avantages

• Composant système de qualité garantie pour des processus stables
• Moins de retouches grâce à un raccordement sur mesure
• Assure une circulation d’air étanche à long terme

Montage

• Insertion simple à travers la paroi du conduit
• Réglage flexible grâce au trou oblong
• Vissage rapide et fixation stable
• Convient à la fabrication et au montage sur chantier

Pourquoi ce coude d’angle vous convient-il

Le MEZ-CORNER 20 – long, trou oblong, serti – VZ est la solution idéale pour tous ceux qui ont besoin d’un raccord d’angle à la fois robuste et adaptable dans la construction de conduits d’air. Il garantit des cadres stables, réduit les problèmes de tolérance et favorise des processus de montage efficaces dans le système 20.

Scénarios d'application

• Fabrication de conduits d'air dans le système 20
• Construction de cadres pour des sections de conduits plus importantes
• Construction d'installations de ventilation et de climatisation
• Construction industrielle et d'installations
• Maintenance et modernisation de systèmes existants

Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles de changer et ne sont pas contractuels. Sous réserve d'erreurs.
