MEZ-CORNER 20 - 73

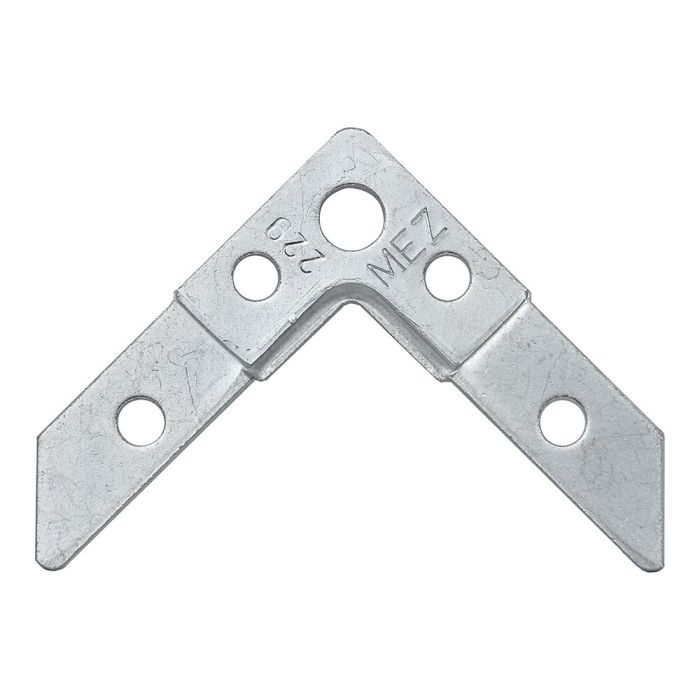

Raccord d'angle de précision pour le système 20 – MEZ-CORNER 20 – Trou rond – VZ

Le MEZ-CORNER 20 – Trou rond – VZ est un raccord pour profilés de conduits d'air éprouvé, destiné au système SYPHON-FLANGE 20, qui garantit une finition d'angle propre et étanche dans la construction de conduits d'air. Le raccord d'angle est spécialement conçu pour un montage par emboîtement et permet un raccordement étanche défini directement sur la face frontale du conduit ainsi que sur le rebord intérieur.

Dans la production de systèmes de conduits d'air, une qualité de raccordement élevée et constante est déterminante. Des raccords d'angle imprécis ou des fuites entraînent rapidement des retouches et des pertes d'efficacité. Grâce à sa conception robuste et à son principe d'étanchéité clair, ce cornière d'angle favorise une fabrication reproductible et réduit les sources d'erreurs typiques.

Caractéristiques techniques

• Longueur de côté compacte de 73 mm pour des applications standardisées dans le système 20
• Épaisseur de matériau de 3,0 mm pour des raccords indéformables et résistants
• Le trou rond de 9 mm permet un vissage rapide et sûr
• Une cote de retrait de 30 mm garantit une intégration parfaitement ajustée dans le profilé
• Conçu pour un montage en traversant à travers la paroi du conduit
• L'étanchéité est assurée de manière ciblée au niveau de la face avant et du rebord intérieur

Principaux avantages

• Assemblages d'angle réguliers et reproductibles
• Favorise une construction de cadre étanche
• Réduit les retouches en production
• Intégration simple dans les processus existants du Système 20
• Longue durée de vie grâce à la finition galvanisée

Aperçu des autres avantages

• Composant standard compatible avec le système pour un approvisionnement efficace
• Moins de réajustements grâce à un assemblage stable
• Favorise une circulation d’air fiable

Montage

• Insertion simple à travers la paroi du conduit
• Vissage rapide via le trou rond
• Ajustement parfait sans retouches fastidieuses
• Convient au montage en atelier et sur chantier

Pourquoi cette cornière d'angle vous convient-elle

Le MEZ-CORNER 20 – trou rond – VZ est une solution pratique pour la réalisation de raccords d'angle stables et étanches dans la construction de conduits d'air. Il garantit des résultats nets et reproductibles et s'intègre parfaitement dans les processus de fabrication standardisés.

Scénarios d'application

• Production de conduits d'air dans le système 20
• Construction de cadres dans la technique de ventilation
• Construction d'installations techniques et d'équipements
• Systèmes industriels de distribution d'air
• Entretien et maintenance de conduits d'air

Toutes les informations sont fournies sans garantie. Les données techniques, les illustrations et les prix sont susceptibles de changer et ne sont pas contractuels. Sous réserve d'erreurs.
