MEZ-CORNER 20 - 95

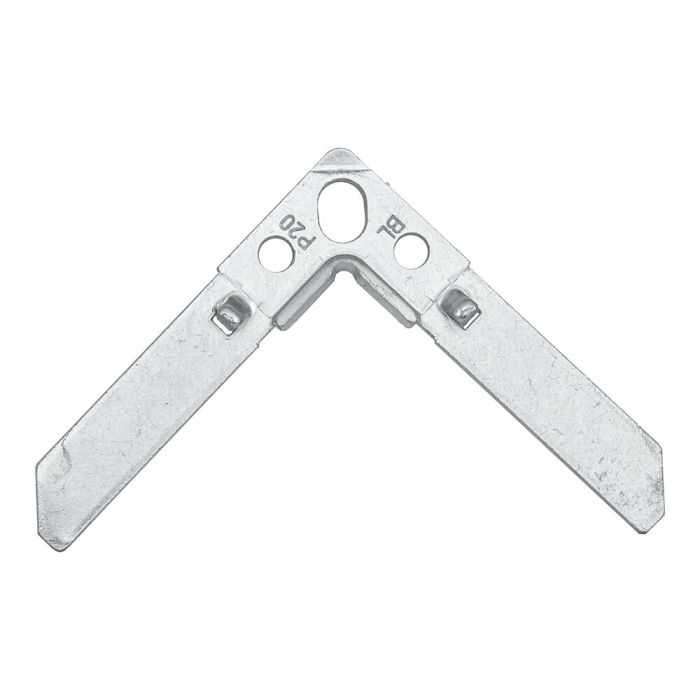

Raccord d'angle réglable et facile à monter – MEZ-CORNER 20 long, trou oblong, crochet – VZ

Le MEZ-CORNER 20 – long, trou oblong, crochet – VZ est un raccord pour profilé de conduit d'air polyvalent destiné au système SYPHON-FLANGE 20. Il a été spécialement conçu pour assurer un raccordement d'angle efficace et sûr dans la fabrication de conduits d'air. La combinaison d’un trou oblong et d’une encoche de sertissage intégrée (crochet) permet un positionnement plus précis tout en simplifiant le montage. Le raccord d’angle s’insère à travers la paroi du conduit et assure une étanchéité fiable au niveau de la face frontale et du rebord intérieur.

Un alignement précis et une fixation stable sont essentiels, en particulier lors de la mise en œuvre de conduits d'air. Sans éléments de raccordement adaptés, des décalages ou des efforts de montage inutiles apparaissent rapidement. Ce modèle favorise un ajustement soigné et facilite sensiblement la manipulation lors des processus de production et de montage.

Caractéristiques techniques

• Modèle à longues branches (95 mm) pour des raccords d'angle stables
• Trou oblong (9 x 12 mm) pour un alignement flexible et un montage sur mesure
• Encoche à enfoncer (crochet) pour une meilleure fixation pendant la mise en œuvre
• Épaisseur de matériau de 3,0 mm pour des raccords indéformables et résistants
• Cote de retrait de 30 mm pour une intégration sûre dans le système 20
• Montage par emboîtement avec étanchéité à l'extrémité et sur le rebord intérieur

Principaux avantages

• Montage facilité grâce à une possibilité de fixation supplémentaire
• Ajustement flexible lors de l'alignement des composants
• Assemblages d'angle stables, même pour les conduits de grandes dimensions
• Gain de temps lors de la fabrication et du montage
• Durable et protégé contre la corrosion grâce à la galvanisation

Aperçu des autres avantages

• Composant fonctionnel pour des processus de production efficaces
• Des assemblages bien ajustés réduisent les retouches
• Assure une circulation d'air étanche à long terme

Montage

• Insertion simple à travers la paroi du conduit
• La pré-fixation par encoche de sertissage facilite l'alignement
• Adaptation flexible grâce au trou oblong
• Vissage rapide et sûr

Pourquoi cette équerre d'angle vous convient-elle

Le MEZ-CORNER 20 – long, trou oblong, crochet – VZ est idéal lorsqu’une installation simple et contrôlée est requise en plus de la stabilité. Il garantit des processus plus efficaces, moins de retouches et des assemblages précis, en particulier dans la fabrication en série.

Scénarios d'application

• Fabrication de conduits d'air dans le système 20
• Construction de cadres avec un confort de montage accru
• Construction d'installations de ventilation et de climatisation
• Construction industrielle et d'installations
• Maintenance et adaptation de conduits d'air existants
