MEZ-CORNER 30 - 104

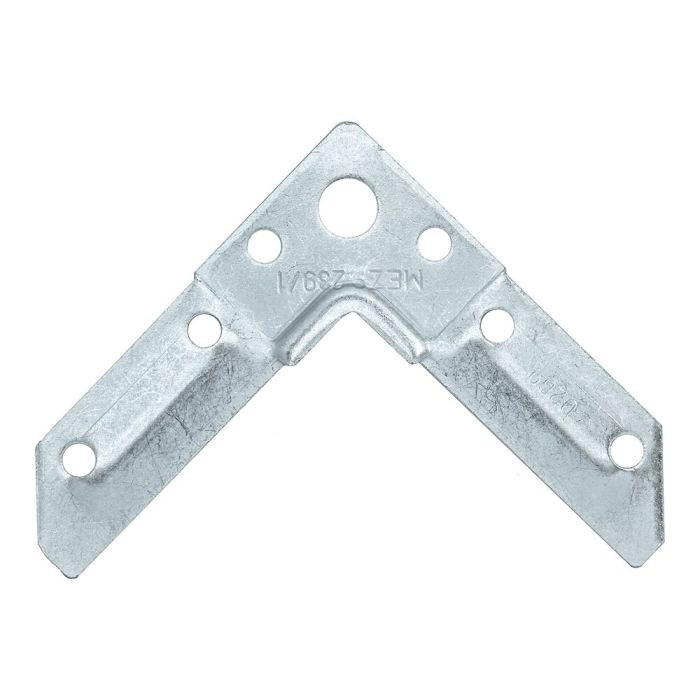

Raccord d'angle robuste pour le système 30 – MEZ-CORNER 30 – Trou rond, M10 – VZ

Le MEZ-CORNER 30 – Trou rond, M10 – VZ est un raccord pour profilés de conduits d'air robuste destiné au système SYPHON-FLANGE 30 ; il a été conçu pour réaliser des raccords d'angle solides dans des conduits d'air de grandes dimensions. Le raccord d'angle est conçu pour un montage en travers et garantit un raccordement fiable et étanche grâce à l'étanchéité définie au niveau de la face frontale et du rebord intérieur.

Dans la production de systèmes de conduits d'air, les sections de profilés plus importantes s'accompagnent souvent de contraintes plus élevées et d'exigences accrues en matière d'étanchéité. Des raccords imprécis entraînent ici rapidement des retouches ou des pertes de performance. Cette cornière d'angle favorise un raccordement précis et stable et garantit des résultats reproductibles dans le processus de fabrication.

Caractéristiques techniques

• Conçue pour le système SYPHON-FLANGE 30 dans les conduits d'air de grandes dimensions
• Longueur des côtés de 104 mm pour une grande stabilité au niveau des angles
• Trou rond (Ø 11 mm) adapté à un vissage M10
• Épaisseur de matériau de 3,0 mm pour des assemblages résistants et indéformables
• Cote de retrait de 30 mm pour une intégration conforme au système
• Montage par emboîtement avec étanchéité sur la face frontale et le rebord intérieur

Principaux avantages

• Grande stabilité pour les conduits d’air de grand format
• Une étanchéité fiable réduit les fuites
• Assemblages d’angle nets et reproductibles
• Réduction des retouches en production
• Longue durée de vie grâce à la finition galvanisée

Aperçu des autres avantages

• Composant système sur mesure pour les applications du système 30
• Moins de réajustements grâce à un raccordement stable
• Assure un acheminement de l'air fiable et étanche

Montage

• Insertion simple à travers la paroi du conduit
• Vissage rapide et sûr avec M10
• Maintien stable sans retouches fastidieuses
• Convient au montage en atelier et sur chantier

Pourquoi ce coude d'angle vous convient-il

Le MEZ-CORNER 30 – trou rond, M10 – VZ est le choix idéal pour des raccords d'angle stables et étanches dans le système 30. Il garantit des résultats fiables, notamment pour les conduits d'air de grande taille, réduit les efforts de montage et favorise des processus de production efficaces.

Scénarios d'application

• Production de conduits d'air de grande taille
• Construction de cadres dans le système SYPHON-FLANGE 30
• Construction de systèmes de ventilation et de climatisation
• Construction industrielle et d'installations
• Entretien et maintenance de systèmes de conduits d'air

Toutes les informations sont fournies sans garantie. Les caractéristiques techniques, les illustrations et les prix sont susceptibles de changer et ne sont pas contractuels. Sous réserve d'erreurs.
