MEZ-CORNER 30 - 104

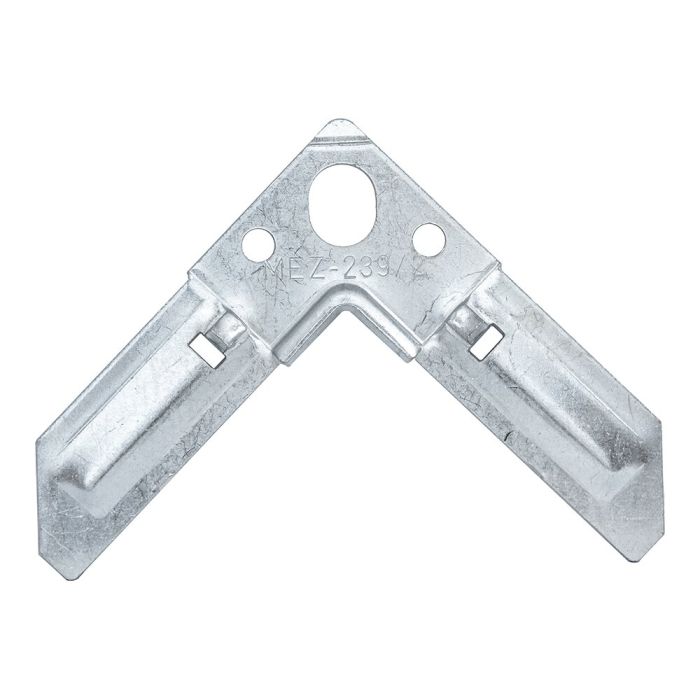

Raccord d'angle flexible avec aide au montage – MEZ-CORNER 30 – Trou oblong, M10, crochet – VZ

Le MEZ-CORNER 30 – trou oblong, M10, crochet – VZ est un raccord de profilé de conduit d’air fonctionnel pour le système SYPHON-FLANGE 30, conçu pour réaliser des raccords d’angle à la fois stables et faciles à monter. Le raccord d’angle combine un trou oblong pour l’ajustement avec une encoche d’encliquetage (crochet) qui facilite considérablement la manipulation pendant le montage.

Pour les conduits d’air de grande taille notamment, la stabilité est essentielle, mais il est également crucial de pouvoir aligner les composants rapidement et proprement. Les tolérances dimensionnelles et les fixations fastidieuses entraînent souvent des pertes de temps. Cette version permet un positionnement précis dès la mise en place et garantit un raccordement fiable et étanche grâce à l’étanchéité assurée au niveau de la face frontale et du rebord intérieur.

Caractéristiques techniques

• Trou oblong (11 x 15 mm) pour un alignement flexible avec vissage M10
• L'encoche d'encliquetage (crochet) facilite la fixation pendant le montage
• Longueur des côtés de 104 mm pour des raccords d'angle stables sur les grands conduits
• Épaisseur de matériau de 3,0 mm pour une conception résistante et indéformable
• Montage par emboîtement pour une intégration propre dans la paroi du conduit
• Cote de retrait de 30 mm adaptée aux applications du Système 30

Principaux avantages

• Montage plus rapide grâce à l'aide de fixation intégrée
• Compensation des tolérances de fabrication et de montage
• Grande stabilité pour les conduits d'air de grand format
• Réduction des travaux de retouche
• Longue durée de vie grâce à la surface galvanisée

Aperçu des autres avantages

• Solution système fonctionnelle pour des processus efficaces dans le système 30
• Moins de réajustements grâce à un maintien stable et un meilleur alignement
• Favorise un guidage de l'air fiable et étanche

Montage

• Insertion simple à travers la paroi du conduit
• La pré-fixation par crochets facilite la manipulation
• Alignement flexible grâce au trou oblong
• Vissage sûr avec des composants M10

Pourquoi cette équerre d'angle vous convient-elle

Le MEZ-CORNER 30 – trou oblong, M10, crochets – VZ est idéal pour tous ceux qui exigent non seulement de la stabilité, mais aussi de l'efficacité lors du montage de grands cadres de conduits d'air. Il simplifie les processus de travail, réduit les sources d'erreurs et garantit des résultats d'assemblage reproductibles dans le système 30.

Scénarios d'application

• Production de conduits d'air de grand format
• Construction de cadres dans le système SYPHON-FLANGE 30
• Construction d'installations de ventilation et de climatisation
• Construction industrielle et d'installations
• Maintenance et adaptation de systèmes de conduits d'air existants
