MEZ-CORNER 30 - 104

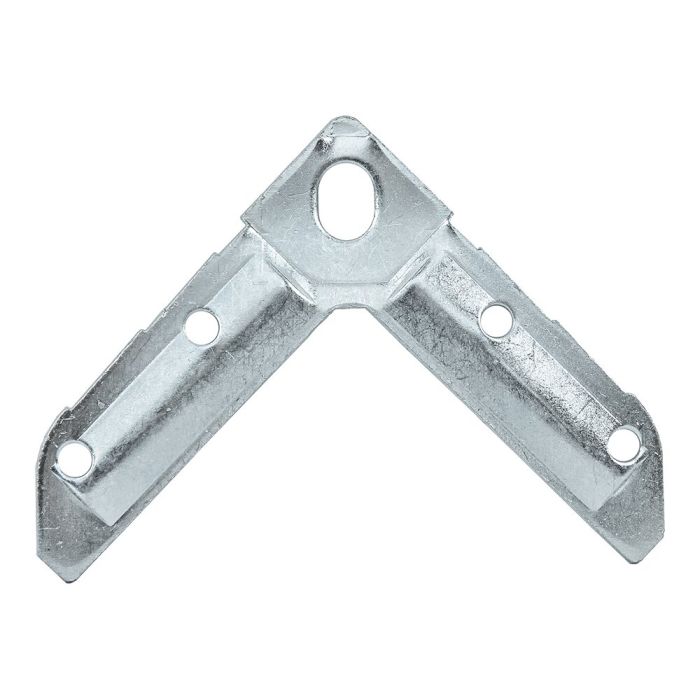

Raccord d'angle flexible pour le système 30 avec une cote de retrait réduite – MEZ-CORNER 30 – trou oblong, M10 – VZ

Le MEZ-CORNER 30 – trou oblong, M10 – VZ avec une distance de raccordement réduite est un raccord de profilé de conduit d'air adaptable pour le système SYPHON-FLANGE 30. Ce raccord d'angle a été spécialement conçu pour les situations de montage où une distance de raccordement plus courte est nécessaire, sans pour autant renoncer à la stabilité ou à la flexibilité de montage.

Dans la pratique, une adaptabilité précise est essentielle, notamment en cas de géométries de conduits spéciales ou d’espaces de raccordement restreints. Les solutions standard avec une cote de retrait plus importante ne sont souvent pas adaptées de manière optimale dans ces cas-là. Grâce à la cote de retrait réduite de 10 mm et à la conception à trou oblong, le coude d’angle peut être intégré proprement et aligné avec précision, tout en garantissant une connexion stable.

Caractéristiques techniques

• Trou oblong (11 x 15 mm) pour un ajustement flexible avec vissage M10
• Cote de retrait réduite à 10 mm pour les situations de montage spéciales
• Longueur des côtés de 104 mm pour des raccords d'angle stables
• Épaisseur de matériau de 3,0 mm pour une conception résistante
• Le montage traversant permet une intégration propre dans la paroi du conduit

Principaux avantages

• Idéal en cas d’espace restreint ou de cotes de raccordement spéciales
• Compensation des tolérances grâce au trou oblong
• Assemblage stable même pour les conduits de grand format
• Moins de retouches grâce à une meilleure précision d’ajustement
• Surface galvanisée pour une utilisation durable

Aperçu des autres avantages

• Complète la gamme Système 30 pour les exigences spécifiques
• Moins d’efforts d’adaptation pour les solutions spéciales
• Favorise une circulation d’air fiable

Montage

• Insertion simple à travers la paroi du conduit
• Orientation flexible grâce au trou oblong
• Vissage rapide avec M10
• Ajustement précis même dans un espace de montage restreint

Pourquoi cette équerre d’angle vous convient-elle

Le MEZ-CORNER 30 – trou oblong, M10 – VZ avec une cote de retrait courte est la solution idéale pour les situations de montage complexes dans le système 30. Il allie stabilité et flexibilité et permet d’obtenir des résultats précis même là où les dimensions standard ne suffisent pas.

Scénarios d'application

• Fabrication de conduits d'air avec des exigences dimensionnelles spécifiques
• Construction de cadres dans le système SYPHON-FLANGE 30
• Construction d'installations de ventilation et de climatisation
• Construction industrielle et d'installations
• Adaptation et modernisation de conduits d'air existants
