PROFIL MEZ SYPHON 30

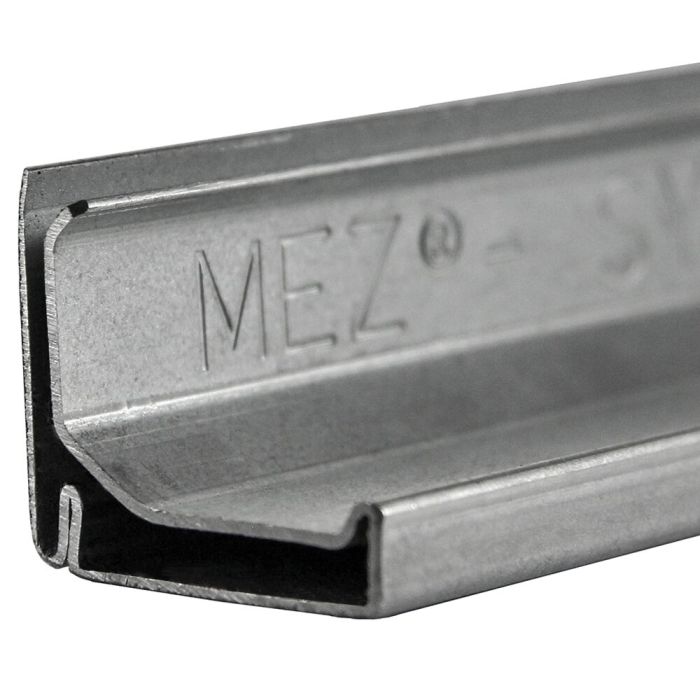

MEZ-SYPHON-FLANGE 30 – VZ : étanchéité et stabilité maximales pour des raccords de conduits d'air précis



Dans la fabrication et le montage de conduits d'air, la précision dimensionnelle absolue, une étanchéité élevée et une mise en œuvre économique comptent parmi les exigences essentielles. En particulier pour les conduits de grande taille ou les classes d'étanchéité élevées, des profilés imprécis, des cadres de bride instables ou des retouches coûteuses entraînent rapidement des pertes de temps, des réclamations et des coûts inutiles.

La MEZ-SYPHON-FLANGE 30 – VZ avec injection de butyle a été spécialement développée pour répondre à ces exigences. Ce profilé de conduit d'air en acier galvanisé allie une grande stabilité dimensionnelle à une géométrie de siphon intégrée pour une étanchéité élevée et durable. Le biseau chanfreiné facilite l'insertion de la paroi du conduit, tandis que la branche d'appui à 45° renforce de manière ciblée le cadre à bride. La branche intérieure légèrement chanfreinée agit comme une lèvre d'étanchéité et s'appuie de manière fiable contre la paroi du conduit. Il s'agit là d'un avantage évident par rapport aux profilés standard courants sur le marché qui ne présentent pas d'effet siphon. Grâce à l'intégration du Mez-Butyl dans le MEZ-SYPHON-FLANGE, ce système de conduits d'air permet de répondre aux exigences des classes d'étanchéité C et D selon la norme DIN EN 1507.

La fabrication en acier galvanisé de haute qualité garantit une qualité constante des profilés, une grande résistance à la corrosion et des résultats reproductibles en production en série – un niveau de qualité également exigé pour les profilés de système laminés à froid et formés avec précision issus de la construction industrielle de profilés.



Caractéristiques techniques

- Système : 30

- Matériau : acier galvanisé

- Épaisseur du profilé : 0,70 mm

- Longueur : 5 000 mm

- Géométrie de siphon intégrée

- Grande stabilité dimensionnelle et torsionnelle



Principaux avantages

- Étanchéité accrue sans mesures d'étanchéité supplémentaires

- Cadre de bride stable même avec des sections de conduit importantes

- Mise en œuvre efficace lors de la fabrication et du montage



Autres avantages

- Coûts globaux réduits grâce à la diminution des réclamations et des retouches

- Qualité prévisible et spécifications de livraison constantes

- Compatibilité élevée avec les composants du système 30

- Raccords étanches à long terme

- Risque de fuite réduit en service

- Raccords de canalisations propres et conformes aux normes



Montage

- Travail plus rapide grâce à une insertion simplifiée de la paroi du conduit

- Grande précision d'ajustement – même sur de longues distances

- Profilé de conduit d'air robuste pour des cadres résistants à la torsion



Pourquoi ce profilé de conduit d'air vous convient-il ?

En choisissant la MEZ-SYPHON-FLANGE 30 – VZ, vous optez pour un profilé de conduit d'air en acier galvanisé techniquement abouti, qui réduit les temps de montage, répond en toute sécurité aux exigences d'étanchéité et s'avère rentable à long terme.



Scénarios d'application

- Fabrication de conduits d'air rectangulaires

- Ventilation industrielle et commerciale

- Installations techniques du bâtiment avec des exigences de étanchéité élevées



Toutes les informations sont fournies à titre indicatif. Les caractéristiques techniques, les illustrations et les prix sont susceptibles d'être modifiés et ne sont pas contractuels. Sous réserve d'erreurs.
