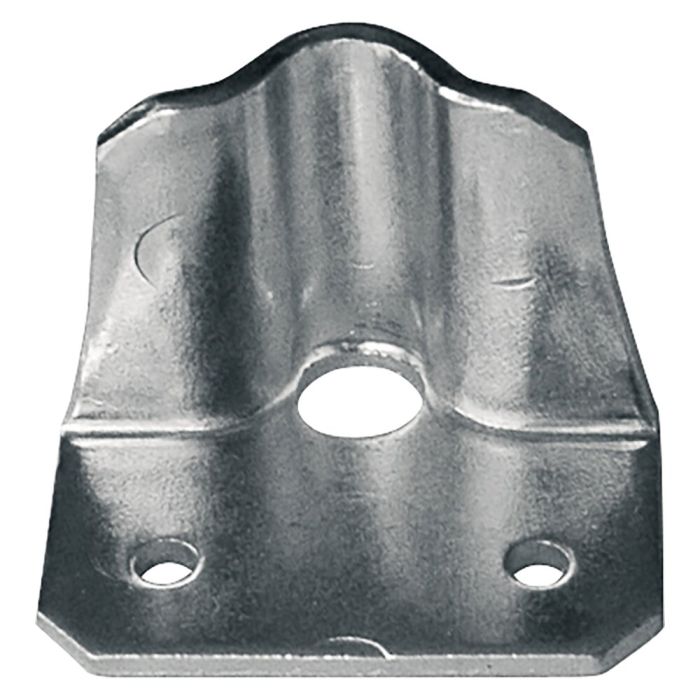

AUFHÄNGELASCHE M10

Belastbare Abhängung für rechteckige Luftleitsysteme

Die MEZ-AUFHÄNGELASCHE wurde speziell für die sichere Abhängung von rechteckigen Luftleitungen entwickelt. Die Schiene eignet sich für die Montage mit M10-Gewindestangen. Durch ihre durchdachte Konstruktion nimmt sie Lasten zuverlässig auf. Gleichzeitig verarbeiten Sie das Produkt einfach.

Die spezielle Kastenkonstruktion unterscheidet sich von einfachen Befestigungen. Sie verteilt die auftretenden Kräfte gezielt auf einen längeren Abschnitt der Gewindestange. Zusätzlich stützt sich die Konstruktion an der Kanalwand ab. Dadurch werden Biegebeanspruchungen reduziert und die Stabilität der gesamten Aufhängung verbessert.

Ein weiterer Vorteil ist die breite Auflagefläche der Aufhängelasche. Sie verhindert das Einknicken der Kanalkante und sorgt für eine gleichmäßige Lastverteilung. Gleichzeitig liegt die tragende Fläche der Mutter teilweise unter der Kante des Kanals. Dadurch nimmt das Bauteil hohe Belastungen auf. Diese Bauweise verhindert große Kräfte, die das Teil kippen oder biegen.

Die Ausführung aus verzinktem Stahl schützt zuverlässig vor Korrosion. Das macht die Aufhängelasche zu einer langlebigen Lösung für den professionellen Lüftungsbau und Anlagenbau.

Technische Highlights

• Geeignet für M10-Gewindestangen
• Aus verzinktem Stahl gefertigt
• Stabile Kastenkonstruktion
• Maximale Belastbarkeit 1,5 kN
• Breite Auflagefläche zur Lastverteilung
• Für rechteckige Luftleitsysteme geeignet

Top Vorteile

• Hohe Belastbarkeit durch spezielle Kastenkonstruktion
• Verhindert das Einknicken der Kanalkante
• Reduzierung von Kipp- und Biegekräften
• Sichere und wirtschaftliche Befestigungslösung
• Korrosionsgeschützte Ausführung

Weitere Vorteile im Überblick

• Abstützung an der Kanalwand für zusätzliche Stabilität
• Optimierte Lastverteilung über einen längeren Bereich der Gewindestange
• Tragende Mutternfläche liegt teilweise unter der Kanalkante
• Popnieten oder Blechtreibschrauben dienen lediglich zur Positionssicherung
• Hohe Betriebssicherheit bei professionellen Luftkanalmontagen

Montage

• Aufhängelasche an der vorgesehenen Position am Luftkanal anbringen
• Mit einer M8-Gewindestange verbinden
• Zur Positionssicherung Popnieten oder Blechtreibschrauben einsetzen
• Luftkanal ausrichten und befestigen
• Befestigung auf sicheren Sitz kontrollieren

Warum eignet sich diese Aufhängelasche für Sie?

Die Aufhängelasche ist die ideale Lösung für die professionelle Abhängung rechteckiger Luftkanäle. Die stabile Kastenkonstruktion reduziert Biegebeanspruchungen und sorgt für eine sichere Lastübertragung auf die Gewindestange. Gleichzeitig schützt die breite Auflagefläche die Kanalkante vor Verformungen und verbessert die Stabilität der gesamten Aufhängung. Dadurch entsteht eine langlebige, wirtschaftliche und belastbare Befestigungslösung für den Lüftungs- und Anlagenbau.

Anwendungsszenarien

• Abhängung rechteckiger Luftkanäle
• Lüftungsanlagen
• Klimaanlagen
• Industrie- und Gewerbeanlagen
• Luftleitsysteme mit M10-Gewindestangen
• Neumontage und Modernisierung
• Wartungs- und Instandhaltungsarbeiten
