MEZ BIG FOOT MULTI-FRAME Extension-Kit

Erweiterung für flexibles Dachmontagesystem: BIG FOOT Multi-Frame Extension-Kit

Bei der Dachaufstellung von Lüftungs- und Klimageräten stehen Fachbetriebe regelmäßig vor denselben Herausforderungen: unebene Dachflächen, sensible Dachabdichtungen, hohe Punktlasten und wechselnde Gerätegrößen. Klassische Konsolen oder starre Unterkonstruktionen erfordern oft Sonderlösungen, verursachen Montageaufwand und bergen Risiken für die Dachhaut.

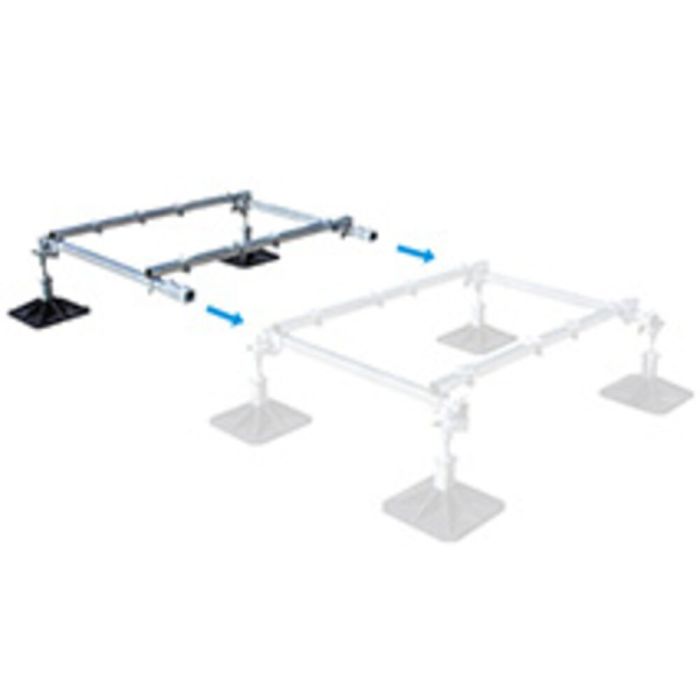

Das BIG FOOT Multi-Frame Extension-Kit ist eine Erweiterung zum modularen Dachmontagesystem BIG FOOT Multi-Frame (Artikelnummer: MS1130) und Bodenaufstellungssystem für die sichere, lastverteilende Aufstellung von Lüftungs‑, Klima- und TGA-Geräten. Der Rahmen lässt sich in alle Richtungen erweitern und flexibel an unterschiedliche Geräteabmessungen anpassen – ohne Dachdurchdringung und ohne Sonderanfertigungen. Höhenverstellbare Füße mit EPDM-Schutzmatte gleichen Unebenheiten aus und schützen die Dachabdichtung dauerhaft.

Technische Eigenschaften

• Modulares BIG FOOT Multi-Frame System, beidseitig erweiterbar
• Höhenverstellbare Beine (ca. 330 - 440 mm, systemabhängig)
• Länge: 1.000 mm
• Breite: 1.200 mm
• Fußgröße ca. 305 mm mit aufgeklebter Bautenschutzmatte
• Tragfähigkeit bis 500 kg pro Rahmen
• Gewicht: 28 kg
• Feuerverzinkter Stahl für hohe Korrosionsbeständigkeit
• Recycelbare EPDM-Matte für Antivibrations- und Dachschutz
• Lieferung als Komplett-Set inkl. Halterungs- und Verbindungssatz

Top-Vorteile

• Keine Dachdurchdringung notwendig
• Schnelle, einfache Montage ohne Spezialwerkzeug
• Hohe Flexibilität bei Gerätewechsel oder Anlagenerweiterung
• Gleichmäßige Lastverteilung schützt Dachkonstruktionen
• Ideal als Dachmontagesystem und Bodenaufstellungssystem
• Höhenverstellbare Beine.

Weitere Vorteile im Überblick

• Standardisierte Sets
• Hohe Traglast und modulare Erweiterbarkeit reduzieren Variantenvielfalt, Lagerhaltung und Sonderbeschaffung
• Freier Zugang unter dem Gerät, stabile Aufstellung und langlebige Materialien sorgen für wartungsfreundliche Anlagen über Jahre hinweg
• Kombinieren Sie alle MEZ-BIGFOOT-MULTI-FRAME & XL (mit gleichen Beinhöhen)
• Erweiterbar an jeder Seite

Montage

• Vormontierte Komponenten minimieren Fehlerquellen
• Einfache Rahmenverlängerung und Nivellierung sparen Zeit auf der Baustelle

Warum eignet sich dieses Erweiterungssatz für Sie?

Das BIG FOOT Multi-Frame Extension-Kit überzeugt als durchdachtes Dachmontagesystem für anspruchsvolle TGA-Anwendungen. Es kombiniert Montagekomfort, Systemsicherheit und langfristigen Schutz der Dachfläche – ideal für fachgerechte, wirtschaftliche Installationen.

Anwendungsszenarien

• Dachaufstellung von Lüftungsgeräten
• Bodenaufstellung von Klimageräten
• Aufstellung von Kaltwassersätzen
• Technikzentralen auf Flachdächern
• Temporäre oder erweiterbare Anlagen

Hinweis

Einfach zu montieren: Querstrebe werden einfach auf die Längsstreben aufgesetzt. Wird verpackt mit Halterungssatz geliefert.
