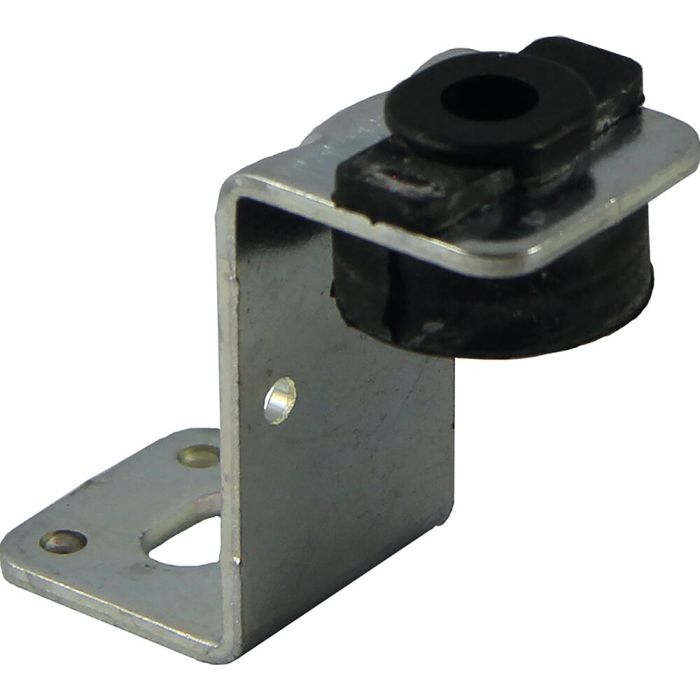

MEZ-SWINGZETT - TYP 30 - M8
Geräusch und schwingungshemmende Befestigung für rechteckige Luftleitsysteme
Der MEZ-SWINGZETT Typ 30 M8 ist ein Montageelement zur sicheren Befestigung von rechteckigen Luftleitsystemen. Die Swing-Ausführung mit integriertem Dämmteil ermöglicht eine geräusch- und schwingungshemmende Aufhängung und reduziert die Übertragung von Schwingungen auf angrenzende Bauteile.
Die Ausführung aus verzinktem Stahl sorgt für eine robuste und korrosionsgeschützte Konstruktion. Über die M8-Gewindestange lässt sich der Luftkanal präzise ausrichten und flexibel in der Höhe justieren. Dadurch kann die Kanalposition einfach an unterschiedliche Montagesituationen angepasst werden. Das integrierte Dämmteil übernimmt die Entkopplung direkt am Befestigungspunkt und unterstützt eine zuverlässige Kanalaufhängung im professionellen Lüftungs- und Anlagenbau.
Technische Highlights
- Swing-Ausführung mit integriertem Dämmteil
- M8-Anschluss für Gewindestangen
- Aus verzinktem Stahl gefertigt
- Für rechteckige Luftleitsysteme geeignet
- Maximale Belastbarkeit 0,30 kN
- Geräusch- und schwingungshemmende Kanalaufhängung
Top Vorteile
- Reduziert die Übertragung von Geräuschen und Schwingungen
- Optimale Ausrichtung über Gewindestangen
- Flexible Höhenjustierung der Luftleitung
- Robuste und langlebige Konstruktion
- Einfache Integration in Luftkanal-Montagesysteme
Weitere Vorteile im Überblick
- Korrosionsgeschützte Ausführung aus verzinktem Stahl
- Geeignet für professionelle Lüftungsanlagen
- Unterstützt eine saubere und präzise Kanalmontage
- Dämpfung direkt in das Montageelement integriert
- Geeignet für unterschiedliche Einbausituationen
Montage
- Montage am Luftkanal mit Nieten, Blechbohrschrauben oder metrischen Schrauben möglich
- Direkte Befestigung am Baukörper möglich
- M8-Gewindestange zur Aufhängung verwenden
- Luftkanal über die Gewindestange ausrichten und in der Höhe justieren
- Nach der Montage sicheren Sitz der Verbindung kontrollieren
Warum eignet sich dieser Montagewinkel für Sie?
Dieser Montagewinkel ist die passende Lösung, wenn rechteckige Luftleitungen sicher befestigt und gleichzeitig Geräusch- und Schwingungsübertragungen reduziert werden sollen.
Das integrierte Dämmteil übernimmt die Entkopplung direkt am Befestigungspunkt, während die M8-Gewindestange eine präzise Ausrichtung und Höhenjustierung ermöglicht. Dadurch entsteht eine montagefreundliche und zuverlässige Befestigungslösung für professionelle Lüftungs- und Luftleitsysteme.
Anwendungsszenarien
- Rechteckige Luftleitsysteme
- Lüftungsanlagen
- Klimaanlagen
- Geräusch- und schwingungshemmende Kanalaufhängungen
- Kanalbefestigungen mit M8-Gewindestangen
- Technische Gebäudeausrüstung
- Industrie- und Gewerbeanlagen
Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
