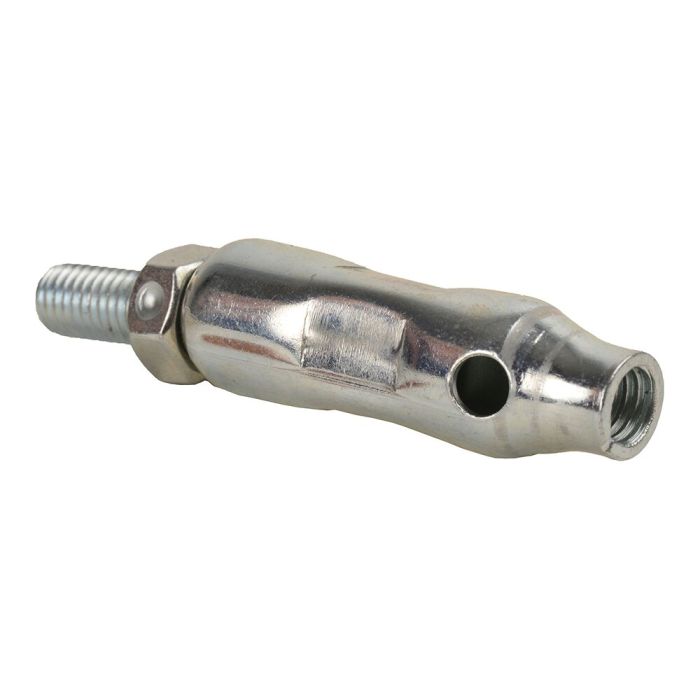

PENDELHÄNGER lang M10
Bewegliche Aufhängung für Rohrleitungen mit temperaturbedingten Längenänderungen
Der PENDELHÄNGER lang M10 ist ein Aufhängeelement für hängende Rohrleitungen, die infolge von Temperaturschwankungen ihre Länge verändern. Durch die bewegliche Konstruktion können kleine axiale und radiale Rohrbewegungen aufgenommen werden.
Die lange Ausführung besteht aus verzinktem Stahl und verfügt über einen M10-Gewindeanschluss. Mit einer Bauhöhe von 61 mm und einer Höhenregulierung von 25 mm ermöglicht der Pendelhänger eine flexible Anpassung bei der Montage. Die mögliche Auslenkung beträgt 22°.
Mit einer maximalen Belastung von 2.400 N kombiniert die lange Ausführung eine bewegliche Rohrführung mit einer belastbaren und flexibel einstellbaren Aufhängung.
Technische Highlights
- Lange Ausführung mit M8-Gewindeanschluss
- Aus verzinktem Stahl gefertigt
- Bauhöhe 61 mm
- Höhenregulierung 25 mm
- Auslenkung 22°
- Maximale Belastung 2.400 N
Top Vorteile
- Ermöglicht kleine axiale und radiale Rohrbewegungen
- Unterstützt temperaturbedingte Längenänderungen von Rohrleitungen
- Flexible Höhenregulierung von 25 mm
- Hohe Belastbarkeit
- Robuste und korrosionsgeschützte Ausführung
Weitere Vorteile im Überblick
- Geeignet für professionelle Rohrleitungsaufhängungen
- Unterstützt eine bewegliche Rohrführung
- Verringert starre Zwängungen bei Längenänderungen
- Einfache Integration in Montagesysteme mit M10-Anschluss
- Langlebige Ausführung aus verzinktem Stahl
Montage
- Pendelhänger an der vorgesehenen Aufhängung befestigen
- M10-Verbindung fachgerecht herstellen
- Rohrleitung mit dem passenden Befestigungselement verbinden
- Höhe im Bereich von 25 mm entsprechend der Montageanforderung einstellen
- Auf freie axiale und radiale Bewegungsmöglichkeit achten
Warum eignet sich dieses Aufhängeelement für Sie?
Dieses Aufhängeelement ist die passende Lösung für hängende Rohrleitungen, bei denen kleine Bewegungen infolge von Temperaturschwankungen aufgenommen werden müssen. Die lange Ausführung ermöglicht zusätzlich eine Höhenregulierung von 25 mm und erleichtert dadurch die präzise Anpassung der Rohrleitung. Mit einer Auslenkung von 22° und einer maximalen Belastung von 2.400 N bietet das Aufhängeelement eine flexible und belastbare Befestigungslösung.
Anwendungsszenarien
- Hängende Rohrleitungen
- Rohrleitungen mit temperaturbedingten Längenänderungen
- Heizungsanlagen
- Sanitärinstallationen
- Klima- und Lüftungsanlagen
- Technische Gebäudeausrüstung
- Rohrleitungsaufhängungen mit M10-Anschluss
Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
