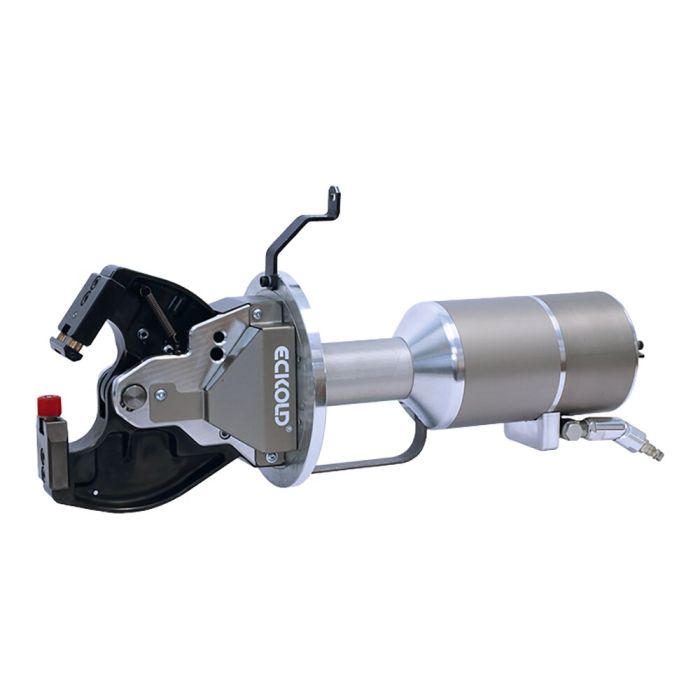

Pneumatische Clinchzange

Pneumatische Clinchzange für wirtschaftliche und präzise Verbindungen im Luftkanalbau

Die Pneumatische Clinchzange verbindet Luftkanalprofile und Blechbauteile schnell und dauerhaft. Dafür benötigt das Werkzeug keine zusätzlichen Verbindungselemente. Es arbeitet mit vollautomatischem Druckluft-Clinchen, einer definierten Hubsteuerung und einer hohen Wiederholgenauigkeit. So erzeugt die Zange gleichmäßige Clinchpunkte in konstanter Qualität. Die Vollautomatische Clinchzange richtet sich speziell an den Klima-, Lüftungs- und Luftkanalbau. Sie unterstützt ideal die Fertigung von Luftkanälen, Formstücken, Rahmen und Komponenten. Dabei erfüllt sie hohe Anforderungen an Produktivität und Prozesssicherheit.

Technische Highlights

• Vollautomatisches Druckluft-Clinchen
• Druckkraft von 35 kN bei 6 bar
• Definierter und einstellbarer Zwangshub für gleichmäßige Clinchpunkte
• Große Ausladung für schwer zugängliche Verbindungsstellen
• 360° drehbare Aufhängung für flexible Handhabung
• Zykluszeit von ca. 0,9 Sekunden pro Hub
• Geeignet für S-DF-Verbindungen bis 3,5 mm Gesamtfügeteildicke
• Robuste Konstruktion für den industriellen Dauereinsatz
• Geringer Luftverbrauch von 5 l pro Hub
• Werkzeugträgerabhängige Arbeitsbreite von 50 oder 60 mm

Top-Vorteile

• Keine zusätzlichen Verbindungselemente wie Nieten oder Schrauben erforderlich
• Keine Wärmeeinwirkung, Funken oder Rauchentwicklung
• Schutzbeschichtungen und verzinkte Oberflächen bleiben erhalten
• Hohe Prozesssicherheit durch reproduzierbare Fügepunkte
• Niedrige Betriebs-, Werkzeug- und Wartungskosten
• Geräuscharmer Betrieb
• Schnelle Taktzeiten für eine wirtschaftliche Serienfertigung

Weitere Vorteile im Überblick

• Senkung der Material- und Prozesskosten durch den Verzicht auf Hilfsfügeteile
• Hohe Wiederholgenauigkeit reduziert Ausschuss und Nacharbeit
• Wartungsarme Bauweise sorgt für hohe Verfügbarkeit
• Ideal für zwei- und dreilagige Verbindungen im Kanalbau
• Bewährte Lösung für professionelle Fertigungsprozesse

Montage

• Ergonomische Handhabung bei mobilen Anwendungen
• Große Ausladung erleichtert das Arbeiten an Profilen und Kanalrahmen
• 360° drehbare Aufhängung verbessert die Bewegungsfreiheit
• Schnelle Positionierung auch in Ecken und schwer zugänglichen Bereichen
• Gleichmäßige Fügeergebnisse unabhängig vom Anwender
• Universell für unterschiedliche Luftkanal- und Formstückgeometrien einsetzbar

Warum eignet sich diese Clinchzange für Sie?

Wenn Sie im Luftkanalbau dauerhaft präzise, wirtschaftliche und reproduzierbare Verbindungen herstellen, ist diese Clinchzange die richtige Wahl. Das Gerät arbeitet vollautomatisch, bietet eine hohe Druckkraft und sorgt für eine geringe Taktzeit. Diese robuste Ausführung unterstützt produktive Fertigungsprozesse. Gleichzeitig reduziert die Zange Betriebs- und Wartungskosten. Die Konstruktion eignet sich speziell für den Lüftungs- und Klimaanlagenbau. Das macht die Pneumatische Clinchzange zu einem zuverlässigen Werkzeug für professionelle B2B-Anwendungen.

Anwendungsszenarien

• Herstellung von Luftkanalquerschnitten
• Fertigung von Luftkanalformstücken
• Verbindung von Kanalrahmen
• Produktion von Ventilatorgehäusen
• Herstellung flexibler Anschlussstücke
• Serienfertigung im Klima- und Lüftungsanlagenbau
• Montage und Nachrüstung von Blechkomponenten
