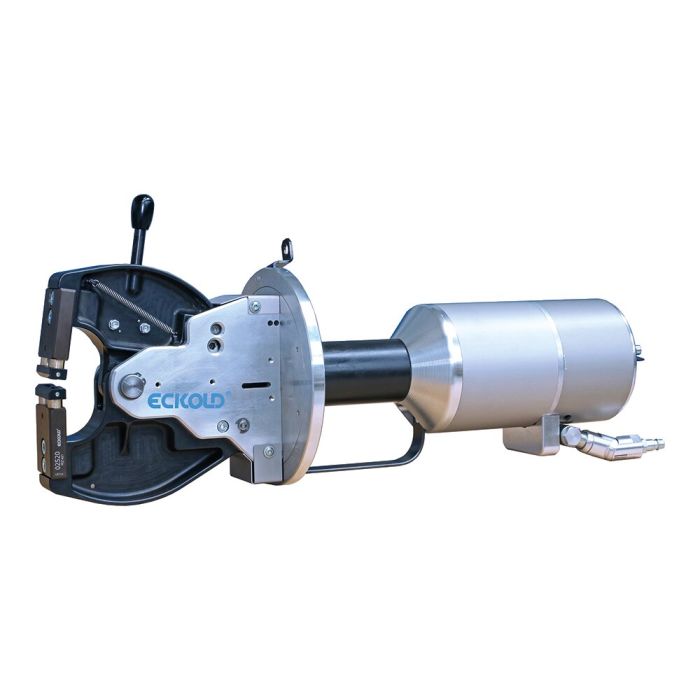

Pneumatische Clinchzange MZD 45/35 P – Präzision für enge Räume

Pneumatische Clinchzange zum Clinchen von Blechen, in serienmäßiger Ausführung. Die max. Gesamtblechdicke der Bauteile S-DF 4 3,5 mm St- Werkstoffqualität (400 N / mm²) ausgerüstet mit einem wegbegrenzten Pneumatik-Zylinder.

Produktvorteile:

• Auslösung über Einhand-Steuerung
• Drehbar um 360°
• mit Aufhängeöse und Drehkranz
• Aufhängung hinten

Technische Daten:

• Gewicht: ca. 9,9 Kg (mit Werkzeugträgern)
• Werkzeugabmessung (L x B x H ): ca. 612 x 200 x 260 mm
• Betriebsdruck: 6 bar
• max. Druckkraft bei 6 bar am Zangenkopf: 35 KN
• Luftverbrauch: 5 Liter / Hub
• Takt-Zykluszeit: ca. 2 Sekunden pro Hub

Weitere Daten:

• Bodendickeneinstellung am Zangenkopf
• ohne Werkzeugdemontage
• horizontale Ausladung: 45 mm
• vertikale Ausladung, oben: 45 mm
• vertikale Ausladung, unten: 45 mm
• Öffnungsweg, manuell: 32 mm
• Hub im Arbeitsbereich: 6 mm (zwischen den Abstreifern)
• Zangenbreite im Arbeitsbereich, je nach Werkzeugträgertyp, einschließlich Abstreiferplatten: 50 (60) mm
• ohne Clinchwerkzeuge (Stempel, Matrize)
• Anmerkung: In der Luftzufuhr ist ein kundenseitiger Wasserabscheider erforderlich.
