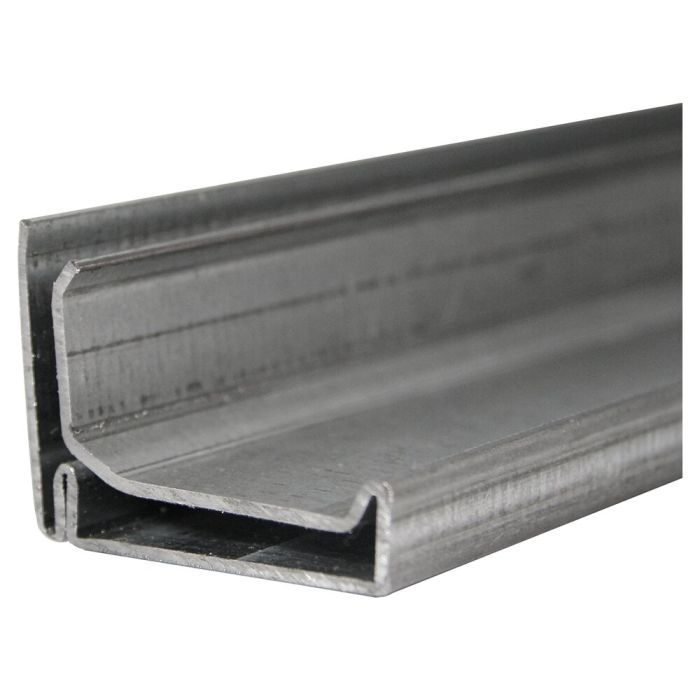

MEZ-SYPHON-FLANGE 40/L - VZ

MEZ-SYPHON-FLANGE 40/L - VZ: Dicht, stabil und schneller montiert im Luftkanalbau

Das MEZ-SYPHON-FLANGE 40/L als Luftkanalprofil aus verzinktem Stahl setzt bei der Dichtheit an. Die integrierte Syphon-Geometrie führt die Blechkante sicher, wirkt wie eine Dichtlippe und reduziert Leckagen bereits im Ansatz. Für Projekte mit erhöhten Anforderungen ist die Variante mit eingespritzter Dichtmasse (MEZ‑BLUEMASTIC‑GEL bzw. Butyl) verfügbar – pulverbeschichtungsgeeignet. Stablänge 5.000 mm, Materialdicke 1,00 mm; VE 500 m.

Undichtigkeiten an Rahmenstößen kosten Energie, Zeit und Nerven – besonders bei dichten Anlagen (ATC 2/3 bzw. Klassen C/D nach DIN EN 1507). Häufige Ursache: Profile ohne definierte Dichtlinie und aufwendiges Nachdichten an der Stoßfläche.

Technische Highlights

• Integrierter Syphon und leicht angekanteter Innenschenkel: sichere Führung der Kanalwand, weniger Nacharbeit, hohe Dichtheit.
• Optional eingespritzte Dichtmasse: erfüllt die Dichtheitsklassen C/D nach DIN EN 1507; VDI 6022-konforme Anwendungen möglich.
• 45°‑Stützschenkel und definierter Befestigungsbereich: stabiler Rahmen für Schweißen, Nieten, Verschrauben oder Verpressen.
• Qualität aus europäischer Stahlkompetenz: verlässliche Materialgüte & Nachhaltigkeitsfokus

Top‑Vorteile

• Hohe Dichtheit durch integrierte Syphon‑Geometrie
• Stabiler 45°‑Stützschenkel, weniger Nacharbeit in der Montage
• Standardlänge 5.000 mm, 1,00 mm – ideal für Serienfertigung (VE ab 500 m)

Weitere Vorteile im Überblick

• Planungssicherheit durch standardisierte Längen/VE
• Reduzierte Reklamationen dank dichtem System
• Geringere Leckraten bedeuten stabile Volumenströme und weniger Energieverluste im Betrieb


Montage

• Schnellere Fertigung, weil die angekantete Schräge das Einführen erleichtert
• Die Profilnase sichert Verbinder
• Weniger Nachdichtung am Stoß

Warum eignet sich dieses Luftkanalprofil für Sie?

Mit dem MEZ‑SYPHON‑FLANGE 40/L – VZ sichern Sie sich ein Luftkanalprofil, das Dichtheit, Stabilität und Montageeffizienz konsequent vereint. Die integrierte Syphon-Geometrie und die präzise Blechführung reduzieren nicht nur Leckagen, sondern auch Fertigungs- und Servicekosten über den gesamten Anlagenlebenszyklus.

Anwendungsszenarien

• Dichte Luftkanalnetze in Industrie- und Prozesslufttechnik (ATC 2/3)
• Hygienekanäle nach VDI 6022 (z. B. Krankenhäuser, Pharma)
• Anlagen mit energieeffizienter Regelung (minimierte Leckverluste)
