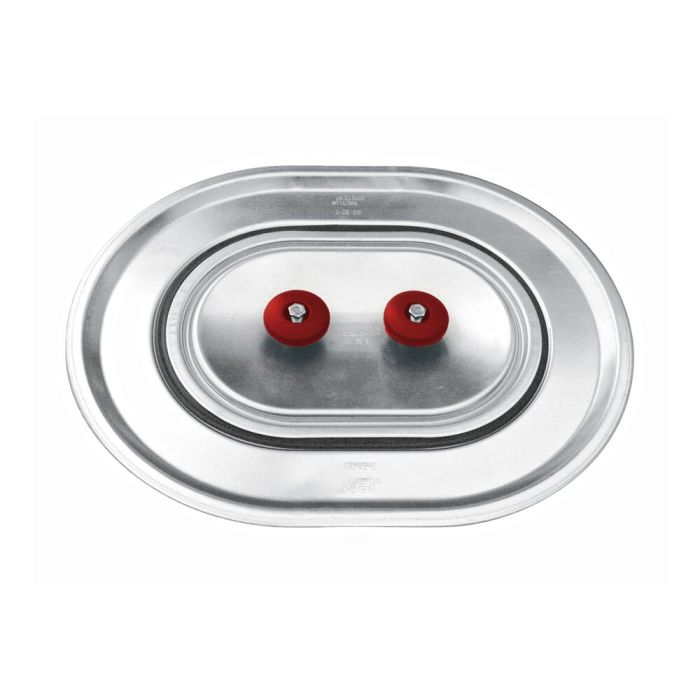

REVISION IRD 54-3 - VZ

Robuste, isolierte Revisionsöffnung für sichere Wartung im Luftkanalbau

Der Revisionsdeckel IRD 54-3 bietet eine passgenaue Revisionsöffnung für eckige, außenisolierte Luftkanäle und kombiniert eine sehr gute thermische Isolation mit hoher Dichtheit. Die stabile Kantenblende deckt die Schnittkanten des Isoliermaterials sauber ab und verhindert effektiv Kältebrücken. Die verzinkte Stahlkonstruktion ist robuste Industriequalität, hitzebeständig von -70 °C bis +80 °C und ausgelegt für einen Druckbereich bis ±2.500 Pa. Die EPDM-Dichtung sorgt für eine dauerhaft sichere Abdichtung, selbst bei wiederholten Wartungsöffnungen.

Technisch basiert der Revisionsdeckel IRD auf einem Standardsystem, das sich in der Lüftungsbranche bewährt hat. Eingeschlossene Luft zwischen Innen- und Außendeckel sorgt für zusätzliche Isolation und die weiche, komprimierbare Isolierung (20–30 mm) wird ohne Faseraustrag in den Luftstrom fachgerecht eingefasst.

In isolierten Luftleitungen entstehen im Betrieb häufig Herausforderungen: Serviceöffnungen fehlen, nachträgliche Inspektionen sind erschwert, und unsauber ausgeführte Öffnungen führen schnell zu Wärmebrücken oder Undichtigkeiten. Genau hier schafft der Revisionsdeckel IRD 54-3 - VZ eine dauerhaft zuverlässige Lösung.

Technische Highlights

• Anwendungsbereich: Isolierte Eckige Luftleitungen
• Material: Stahl verzinkt
• Ausschnitt: 500 x 400 mm
• Isolierdicke: 30 - 40 mm
• Temperaturbereich: -70°C bis +80°C
• Max. Druck: ± 2.500 Pa
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk
• Farbe Dichtung: Schwarz
• Material Drehgriff: Polyoxymehtylen Copolymer
• Drehgriff: M8, M10 oder M12

Top-Vorteile

• Für Isolierstärken 30-40 mm geeignet
• Hohe Dichtheit dank EPDM-Dichtung
• Keine Kältebrücken durch stabile Kantenblende
• Verzinkter Stahl für langlebige Konstruktion
• Wärmebeständig von -70 °C bis +80 °C
• Bewährtes System mit sehr guter thermischer Isolation

Weitere Vorteile im Überblick

• Normkonforme Lösung für isolierte rechteckige Luftleitungen
• Dauerhaftes Qualitätsprodukt aus verzinktem Stahl, was zu einer geringen Reklamationsquote führt
• Kompatibel mit branchenüblichen Systemen und somit hohe Versorgungssicherheit
• Wiederholt leicht zu öffnen und somit ideal für Reinigung und Inspektion
• Saubere Innenfläche, keine Faserfreisetzung aus der Isolierung
• Zuverlässige Dichtheit auch nach mehrmaliger Wartung

Montage

• Schnelle, fehlerfreie Installation durch stabile Kantenblende
• Sichere Abdichtung dank EPDM-Dichtung und Drehgriffe in Industriequalität
• Kein Risiko von Kältebrücken und damit weniger Nacharbeit auf der Baustelle

Warum eignet sich diese Revisionsöffnung für Sie?

Der Revisionsdeckel bietet maximale Wartungsfreundlichkeit, hohe thermische Effizienz und langfristige Betriebssicherheit. Eine professionelle, saubere Lösung für alle, die im Luftkanalbau Wert auf Qualität, Beständigkeit und einfache Handhabung legen.

Anwendungsszenarien

• Wartungs- und Inspektionsöffnungen in isolierten eckigen Luftleitungen
• Reinigungsöffnungen in Lüftungsanlagen
• Servicezugänge in RLT-Anlagen nach VDI 6022
• Nachrüstung in Bestandsanlagen

Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
