REVISION IRD 65-2 - VZ

Für alle gebräuchlichen Isoliermaterialien geeignet
Abdeckung des Isoliermaterials durch stabile Kantenblende zur Verhinderung von Kältebrücken
Hitzebeständig -70°C bis +80°C

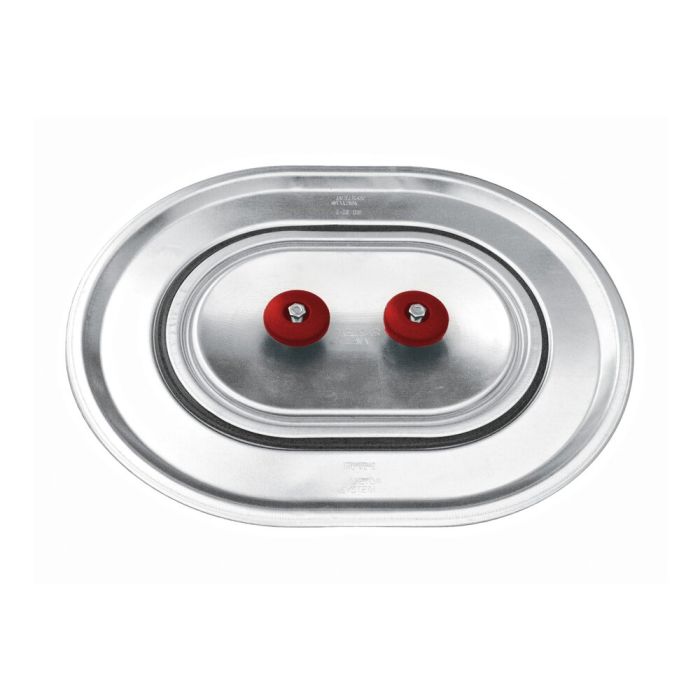

Revision IRD ist ein Revisionsdeckel für isolierte eckige Luftleitungen. Der Revisionsdeckel IRD ist aus verzinktem Stahl gefertigt, der Ausschnitt beträgt 600 x 500 mm und er verfügt über eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk. Der zulässige Temperaturbereich liegt zwischen -70°C bis +80°C und die zulässige Isolierdicke der Revision IRD beläuft sich auf 20 - 30 mm.
Die Kanalwandstärke des isolierten Kanals darf maximal bei 2,0 mm liegen und der maximal zulässige Druck liegt bei ± 2.500 Pa.
Technische Informationen


Revision IRD 65‑2 - VZ: Sichere, dichte und wartungsfreundliche Revisionsöffnung für isolierte Luftkanäle

Der Revisionsdeckel IRD 65‑2 - VZ gewährleistet eine dauerhaft luftdichte und thermisch optimierte Revisionsöffnung für isolierte eckige Luftleitungen. Diese Revisionsöffnung ist für Isolierstärken von 20-30 mm konzipiert und bietet dank seiner stabilen Kantenblende eine vollständige Abdeckung der Isolierung. Dabei werden Kältebrücken zuverlässig verhindert.

Gefertigt aus verzinktem Stahl und ausgestattet mit einer EPDM‑Dichtung, hält der Deckel Betriebstemperaturen von -70 °C bis +80 °C sowie einem Druckbereich bis ±2.500 Pa stand.
Als Rohr‑Revisionsdeckel bietet er eine robuste, langlebige Lösung für Reinigungs‑, Wartungs‑ und Kontrollarbeiten, bei denen eine präzise Revisionsöffnung zwingend erforderlich ist.

In isolierten Luftleitungen entsteht häufig das Problem, dass Wartungs‑ und Inspektionsöffnungen Kältebrücken erzeugen, Undichtigkeiten entstehen oder die Isolierung beim Einbau beschädigt wird. Besonders bei dichten TGA‑Systemen wirken sich solche Punkte sofort negativ auf Energieeffizienz, Hygiene und Betriebskosten aus.

Technische Highlights

• Anwendungsbereich: Isolierte Eckige Luftleitungen
• Material: Stahl verzinkt
• Ausschnitt: 600 x 500 mm
• Isolierdicke: 20 - 30 mm
• Temperaturbereich: -70°C bis +80°C
• Max. Druck: ± 2.500 Pa
• Max. Kanalwandstärke: 2,0 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk
• Farbe Dichtung: Schwarz
• Material Drehgriff: Polyoxymehtylen Copolymer
• Drehgriff: M8, M10 oder M12

Top‑Vorteile

• Saubere Abdeckung des Dämmmaterials
• Verhindert Kälte‑ und Wärmebrücken
• Sehr gute Dichtheit dank EPDM‑Dichtung
• Für alle üblichen Isoliermaterialien geeignet
• Robuste verzinkte Stahlkonstruktion
• Breiter Temperatur‑ und Druckarbeitsbereich

Weitere Vorteile im Überblick

• Zuverlässige Qualität durch robuste Materialausführung und EPDM‑Dichtung
• Standardisiertes Maß minimiert Rückfragen und sorgt für klare Kalkulation
• Breit einsetzbar für verschiedene Isoliermaterialien, was ideal für Lagerhaltung ist
• Wirtschaftliche Lösung mit hoher Lebensdauer und geringem Reklamationsrisiko
• Dichte, leicht zugängliche Revisionsöffnung für regelmäßige Inspektionen
• EPDM‑Dichtung garantiert dauerhafte Dichtheit und Stabilität
• Minimierte Wärmeverluste durch definierte thermische Trennung
• Robust, korrosionsbeständig und zuverlässig über viele Betriebsjahre

Montage

• Einfacher, sicherer Einbau – kein Nacharbeiten an der Isolierung
• Kantenblende schützt Dämmung und verhindert Beschädigungen beim Montieren
• Bequemer Zugang dank großer Öffnung für Reinigungs‑ und Kontrollarbeiten
• Drehgriffe mit M8/M10/M12 ermöglichen ergonomisches und schnelles Öffnen

Warum eignet sich diese Revisionsöffung für Sie?

Der Revisionsdeckel IRD 65‑2 - VZ ist die ideale Wahl, wenn isolierte Luftleitungen wartungsfreundlich, energieeffizient und dauerhaft dicht ausgeführt werden sollen. Durch seine präzise Konstruktion erfüllt er die hohen Anforderungen moderner Lüftungs‑ und TGA‑Systeme – ein leistungsstarker und bewährter Standard.

Typische Anwendungsszenarien

• Reinigungs‑ und Inspektionsöffnungen bei isolierten Lüftungskanälen
• Wartungszugänge in TGA‑ und Industrieanlagen
• Hygienerelevante Luftleitsysteme (z. B. Küchenabluft, RLT‑Anlagen)
• Anlagen mit hohen Anforderungen an Dichtheit und Energieeffizienz

Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
