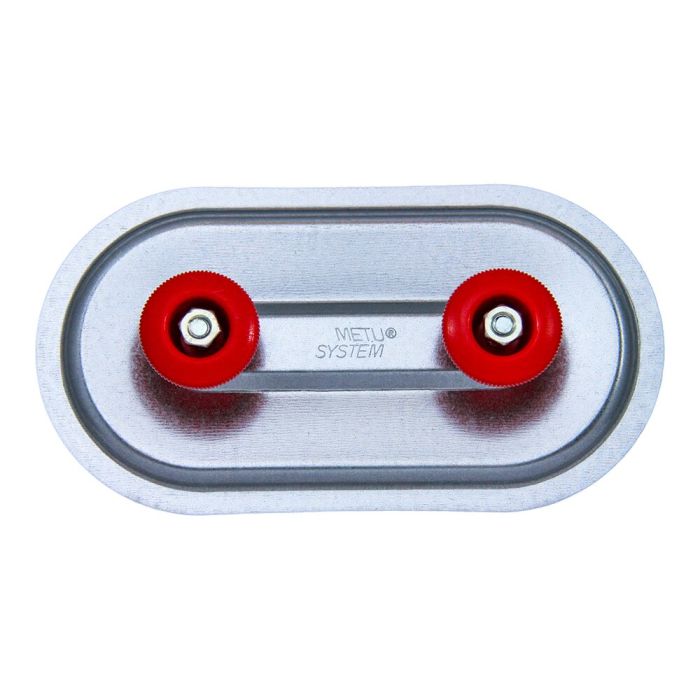

REVISION RD 21 - VZ

Luftdichter Revisionsdeckel für schnellen Zugang und sichere Kanalinspektionen

Die REVISION RD 21 – VZ ist eine bewährte Revision aus Stahl für eckige, nicht isolierte Luftkanäle. Dieser Revisionsdeckel wurde speziell für den dauerhaften Einsatz im professionellen Luftkanalbau entwickelt. Dank der Kanalwand-Einspannung, bei der die Kanalwand zwischen dem Innen- und Außendeckel eingespannt wird, sowie der integrierten PE-Dichtung, erfüllt der Revisionsdeckel die Dichtigkeitsanforderungen nach ATC2 gemäß DIN EN 16798-3. Dies ermöglicht außerdem einen zuverlässigen Zugang für Inspektions-, Wartungs- und Reinigungsarbeiten.

Im Alltag stehen Betreiber, Serviceunternehmen und Kanalbauer häufig vor der Herausforderung, Lüftungsanlagen regelmäßig kontrollieren zu müssen. Dabei darf die Luftdichtheit des Luftleitsystems nicht dauerhaft beeinträchtigt werden. Die Revision RD 21 – VZ löst dieses Problem durch ihre robuste Konstruktion aus verzinktem Stahl. Sie verfügt zudem über korrosionsbeständige und ergonomische POM-Drehgriffe mit einer maximalen Spannkraft von 1.000 bis 1.500 Nm und eine langlebige PE-Dichtung. So bleibt die Revisionsöffnung nach vielen Wartungszyklen zuverlässig nutzbar.

Technische Highlights

• Revisionsdeckel aus verzinktem Stahl
• Für eckige, nicht isolierte Luftleitungen
• Ausschnittmaß (Öffnung): 200 x 100 mm (RD 21)
• Radius: 50 mm
• Einbauhöhe: ca. 35 mm
• Kanalwandstärke: maximal 5 mm
• Luftdichtheitsklasse: ATC2 nach DIN EN 16798-3 & D nach DIN EN 13779 TÜV Nord
• Zugelassener Über- und Unterdruck: bis ≈ 5.000 Pa
• Temperaturbereich: -70°C bis +70 °C
• Dichtung: Polyethylenschaum
• Farbe der Dichtung: weiß
• Material Drehgriffe: Polyoxymethylen-Copolymer
• Drehgriff: M8

Top-Vorteile

• Schneller Zugang zu Kanalabschnitten für Inspektion und Reinigung
• Zuverlässige Abdichtung durch geschlossenzelligen, vernetzten Polyethylen-Schaum
• Korrosionsbeständige und ergonomische Drehgriffe ermöglichen auch nach langer Betriebszeit ein zuverlässiges Öffnen
• Robuste Ausführung für den täglichen Baustellen- und Anlagenbetrieb
• Reduzierung von Leckagen und Energieverlusten
• Saubere, professionelle Revisionslösung für TGA-Projekte

Weitere Vorteile im Überblick

• Wirtschaftliche und langlebige Lösung für Lüftungsprojekte
• Schneller Zugang zu relevanten Wartungsbereichen
• Unterstützt die regelmäßige Inspektion und Hygieneprüfung
• Einfache Integration in eckige, nicht isolierte Luftkanalsysteme
• Standardisierte Abmessung für gängige Anwendungen

Montage

• Einfache Montage in eckige, nicht isolierte Luftkanäle
• Kanalwand wird zwischen Innen- und Außendeckel sicher eingespannt
• Keine hervorstehenden Schrauben im Griffbereich
• Einbauhöhe RD 21 ca. 35 mm
• Ideal für Neubau, Erweiterung und Nachrüstung bestehender Luftleitungen

Warum eignet sich dieser Revisionsdeckel für Sie?

Wenn Sie eine robuste, luftdichte und montagefreundliche Revision für eckige, nicht isolierte Luftkanäle suchen, bietet die REVISION RD 21 – VZ die passende Lösung. Der hochwertige Revisionsdeckel kombiniert eine stabile Stahlkonstruktion mit einer zuverlässigen Revision PE-Dichtung. Das ist optimale Voraussetzungen für Wartung, Inspektion und langfristigen Werterhalt von Lüftungsanlagen. Für Fachbetriebe im Luftkanalbau ist diese Revision aus verzinktem Stahl eine wirtschaftliche und praxisgerechte Wahl.

Anwendungsszenarien

• Lüftungs- und Klimaanlagen in Gewerbeobjekten
• Büro- und Verwaltungsgebäude
• Industrie- und Produktionshallen
• Öffentliche Einrichtungen
• Schulen, Krankenhäuser und kommunale Gebäude
• Wartungsöffnungen in rechteckigen Luftkanalsystemen

Hinweis zum Lieferumfang

• Innendeckel
• Außendeckel
• PE-Dichtung
• Schlossschrauben
• Kegelfedern
• Anschlagscheibe
• Ergonomische POM-Drehgriffe

Optional erhältlich: Fangseil inklusive M6-Mutter für zusätzliche Sicherheit.

PE-Dichtung für zuverlässige Abdichtung im Luftkanalbau

Die integrierte PE-Dichtung besteht aus einem geschlossenzelligen, vernetzten Polyethylenschaum und sorgt für eine zuverlässige Abdichtung zwischen Revisionsdeckel und Kanalwand. Die Dichtung ist in weißer Ausführung erhältlich und verfügt über eine selbstklebende Ausstattung, wodurch eine einfache und saubere Montage unterstützt wird. Darüber hinaus ist das Material REACH-konform und frei von besonders besorgniserregenden Stoffen gemäß den aktuellen REACH-Anforderungen.

Die PE-Dichtung ist für einen Temperaturbereich von -70 °C bis +70 °C ausgelegt und kann kurzfristig Temperaturen von bis zu +80 °C aufnehmen. Dadurch eignet sie sich für zahlreiche Anwendungen in der Lüftungs- und Klimatechnik.

Hinsichtlich der Flüssigkeitsbeständigkeit bietet die PE-Dichtung einen bedingten Schutz gegen Spritzwasser. Für Anwendungen mit erhöhten Anforderungen an die Flüssigkeitsdichtheit sollten die jeweiligen Einsatzbedingungen geprüft und gegebenenfalls alternative Dichtungsvarianten berücksichtigt werden.

Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
