REVISION RD 64 - AL

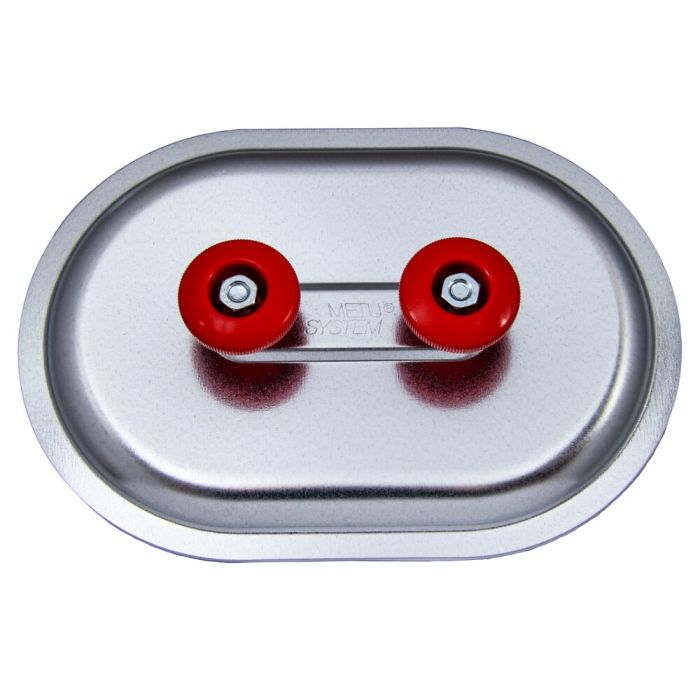

REVISION RD 64 - AL: Zuverlässige Revisionsöffnung für präzise Wartung im Luftkanalbau

Der robuste Revisionsdeckel aus Aluminium ist speziell für eckige, nicht isolierte Luftleitsysteme entwickelt. Seine stabile Doppelplatten‑Konstruktion mit PE‑Dichtung gewährleistet eine lückenlose Einspannung der Kanalwand und erfüllt die Luftdichtheitsklasse D nach DIN EN 1507. Dank ergonomischer POM‑Drehgriffe lässt sich die Revisionsöffnung schnell, werkzeuglos und sicher bedienen. Selbst bei häufigen Wartungsintervallen ist dies gewährleistet. Die geringe Einbauhöhe von ca. 35 mm ist ideal bei begrenzten Abständen zwischen Kanal und Decke.

Regelmäßige Inspektionen rechteckiger Luftleitungen sind in der TGA‑Praxis unverzichtbar. Enge Platzverhältnisse, instabile Blechwände oder unzureichende Dichtheit erschweren Monteuren und Serviceteams häufig die Arbeit. Genau hier setzt der Revisionsdeckel RD 64 - AL an und sorgt für einen sicheren, luftdichten und nachhaltigen Zugang zu Lüftungsanlagen.

Technisch überzeugt der Revisionsdeckel. Er ist aus Aluminium stabil gepresst und für Betriebstemperaturen bis +70 °C ausgelegt. In Kombination mit der bewährten PE-Schaumdichtung sorgt er für eine saubere, dichte Ausführung. Das ist ein wichtiger Vorteil gegenüber einfachen Prüfsystemen, denn diese erfordern oft eine neue Einstellung.

Technische Highlights

• Anwendungsbereich: Eckige Luftleitungen
• Material: Aluminium
• Dichtung: Polyethylenschaum (PE)
• Farbe Dichtung: weiß
• Ausschnitt: 600 × 400 mm
• Temperaturbereich: -70 °C bis +70 °C
• Max. Druckbelastung: 2.500 Pa
• Einbauhöhe: ca. 67 mm
• Material Drehgriff: Polyoxymehtylen Copolymer
• Spannkraft der Drehgriffe: 1.000 - 1.500 Nm
• Drehgriff: M8, M10 oder M12

Top‑Vorteile

• Luftdichtheitsklasse D
• Stabile Aluminium‑Konstruktion
• Schnelle, werkzeuglose Bedienung
• Hohe Spannkraft der Drehgriffe
• Dauerhaft zuverlässige PE‑Dichtung
• Geringe Einbauhöhe für enge Montageräume

Weitere Vorteile im Überblick

• Zuverlässige Qualität mit normgerechter Dichtheitsklasse D reduziert Reklamationen & Folgekosten.
• Langlebige Metallkomponenten statt dünner, verformbarer Blechteile führt zu geringere Ersatzteilquote.
• Breit kompatibel mit gängigen rechteckigen Luftkanälen.
• Schneller Zugriff auf das Kanalinnere für Reinigung, Hygieneinspektion und Störungsanalyse.
• Robuste PE‑Dichtung bleibt formstabil und garantiert dauerhaft saubere Öffnungs‑/Schließzyklen.
• Hohe Dichtigkeit verhindert Leckagen auch nach mehrfacher Nutzung.

Montage

• Werkzeuglose Montage & Bedienung bedeutet schnelle Installation und sicherer Sitz.
• Stabile, gepresste Deckel verhindern Verformungen auch bei dünnen Kanalwänden.
• Ergonomische Drehgriffe ohne vorstehenden Schrauben ist ideal bei engen Einbausituationen.

Warum eignet sich diese Revisionsöffung für Sie?

Der Revisionsdeckel bietet höhere Stabilität, bessere Handhabung und betriebssichere Dichtheit als viele marktübliche Lösungen. Die robuste Ausführung aus Aluminium und die Spannkraft der Drehgriffe sichern dauerhaft dichte Revisionen. Das ist ideal für professionelle Anlagenbauer, Serviceteams und TGA‑Planer.

Typische Anwendungsszenarien

• Wartungs‑ und Reinigungsarbeiten in RLT‑Anlagen
• Hygieneinspektionen nach VDI 6022
• Prüfzugänge in Küchenabluft (mit geeigneter Dichtungsversion)
• Revisionsöffnungen bei Richtungs‑ oder Querschnittsänderungen
• Servicezugänge bei schwer zugänglichen Kanalabschnitten

Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
