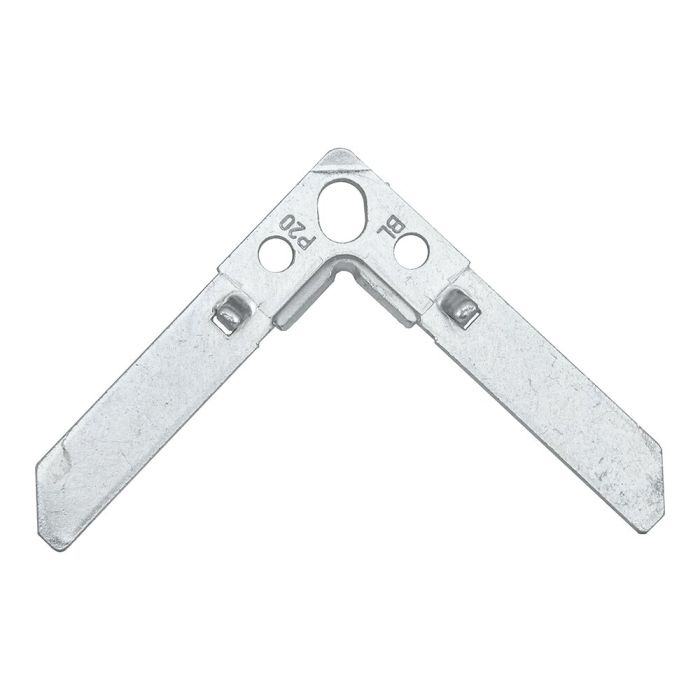

MEZ-CORNER 20 – lang, Langloch, Haken – VZ

Justierbare und montagefreundliche Eckverbindung – MEZ-CORNER 20 lang, Langloch, Haken – VZ

Der MEZ-CORNER 20 – lang, Langloch, Haken – VZ ist ein vielseitig einsetzbares Verbindungsstück Luftkanalprofil für das SYPHON-FLANGE System 20 und wurde speziell für eine effiziente, sichere Eckverbindung in der Luftkanalfertigung entwickelt. Die Kombination aus Langloch und integrierter Einschlagekerbe (Haken) ermöglicht eine präzisere Positionierung bei gleichzeitig vereinfachter Montage. Die Ecke wird durch die Kanalwand gesteckt und dichtet zuverlässig an Stirnseite und Innenbord ab.

Gerade bei der Verarbeitung von Luftkanälen sind exakte Ausrichtung und eine stabile Fixierung entscheidend. Ohne passende Verbindungselemente entstehen schnell Versätze oder unnötiger Montageaufwand. Diese Ausführung unterstützt eine saubere Justierung und erleichtert das Handling im Produktions- und Montageprozess spürbar.

Technische Highlights

• Lange Schenkelausführung (95 mm) für stabile Eckverbindungen
• Langloch (9 x 12 mm) für flexible Ausrichtung und passgenaue Montage
• Einschlagekerbe (Haken) zur besseren Fixierung während der Verarbeitung
• Materialstärke von 3,0 mm für formstabile und belastbare Verbindungen
• Abzugsmaß 30 mm für sichere Integration ins System 20
• Durchsteckmontage mit Abdichtung an Stirnseite und Innenbord

Top-Vorteile

• Erleichterte Montage durch zusätzliche Fixiermöglichkeit
• Flexible Justierung beim Ausrichten der Bauteile
• Stabile Eckverbindungen auch bei größeren Kanalformaten
• Reduzierter Zeitaufwand in Fertigung und Montage
• Langlebig und korrosionsgeschützt durch Verzinkung

Weitere Vorteile im Überblick

• Funktionales Systembauteil für effiziente Produktionsabläufe
• Sauber sitzende Verbindungen reduzieren Nacharbeiten
• Unterstützt eine dauerhaft dichte Luftführung

Montage

• Einfaches Durchstecken durch die Kanalwand
• Vorfixierung durch Einschlagekerbe erleichtert das Ausrichten
• Flexible Anpassung dank Langloch
• Schnelle und sichere Verschraubung

Warum eignet sich dieser Eckwinkel für Sie

Der MEZ-CORNER 20 – lang, Langloch, Haken – VZ ist ideal, wenn neben Stabilität auch eine einfache und kontrollierte Montage gefragt ist. Besonders in der Serienfertigung sorgt er für effizientere Abläufe, weniger Nacharbeit und präzise Verbindungsergebnisse.

Anwendungsszenarien

• Luftkanalproduktion im System 20
• Rahmenbau mit erhöhtem Montagekomfort
• Lüftungs- und Klimaanlagenbau
• Industrie- und Anlagenbau
• Wartung und Anpassung bestehender Luftkanäle

Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
