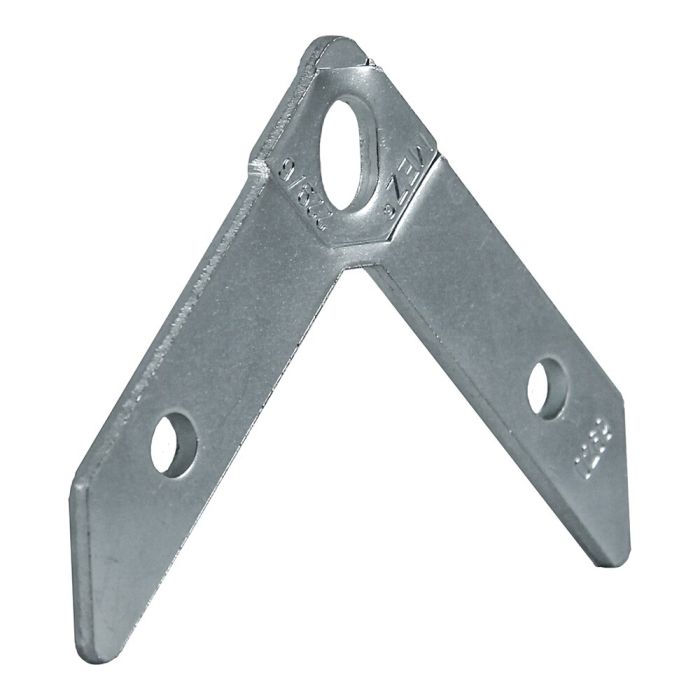

MEZ-CORNER 20 – Langloch – VZ

Justierbare Eckverbindung für präzise System 20 Anwendungen – MEZ-CORNER 20 – Langloch – VZ

Der MEZ-CORNER 20 – Langloch – VZ ist ein passgenaues Verbindungsstück Luftkanalprofil für das SYPHON-FLANGE System 20 und eignet sich ideal für die wirtschaftliche Fertigung von Luftkanälen. Die Ecke ermöglicht durch ihre Langlochausführung eine flexible Ausrichtung während der Montage und sorgt gleichzeitig für eine sichere Abdichtung an der Kanalstirnseite sowie am Innenbord.

Im Produktionsalltag treten häufig Maßtoleranzen auf, die eine exakte Ausrichtung erschweren. Starre Verbindungen führen dabei oft zu Spannungen oder Nacharbeit. Diese Langlochecke schafft gezielt Abhilfe, indem sie ein kontrolliertes Nachjustieren ermöglicht und so die Fertigungsqualität stabil hält.

Technische Highlights

• Langloch-Ausführung ermöglicht eine flexible Justierung bei der Montage
• Materialstärke von 3,0 mm sorgt für stabile und belastbare Verbindungen
• Schenkellänge von 73 mm für den Einsatz in Standardanwendungen
• Schraubloch 9 x 12 mm für variable Verschraubung
• Abzugsmaß von 10 mm für spezifische Systemanforderungen
• Durchsteckmontage mit definierter Abdichtung an Stirnseite und Innenbord

Top-Vorteile

• Ausgleich von Maßtoleranzen bei der Montage
• Saubere und reproduzierbare Eckverbindungen
• Reduzierung von Nacharbeit in der Fertigung
• Hohe Passgenauigkeit im System 20
• Langlebig durch verzinkte Ausführung

Weitere Vorteile im Überblick

• Flexibel einsetzbares Bauteil für unterschiedliche Produktionssituationen
• Weniger Nachjustierung durch präzisere Passform
• Unterstützt eine dauerhaft dichte Luftführung

Montage

• Einfaches Durchstecken durch die Kanalwand
• Flexible Ausrichtung durch Langloch möglich
• Schnelle Verschraubung mit sicherem Halt
• Geeignet für Werkstatt- und Baustellenmontage

Warum eignet sich dieser Eckwinkel für Sie

Der MEZ-CORNER 20 – Langloch – VZ ist die richtige Wahl für Anwendungen, bei denen neben Stabilität auch Montageflexibilität gefragt ist. Er unterstützt präzise Ergebnisse, reduziert Montageaufwand und fügt sich optimal in bestehende System 20 Fertigungsprozesse ein.

Anwendungsszenarien

• Luftkanalproduktion mit Maßtoleranzen
• Rahmenbau im SYPHON-FLANGE System 20
• Lüftungs- und Klimaanlagenbau
• Industrie- und Anlagenbau
• Wartung und Anpassung bestehender Luftkanäle
