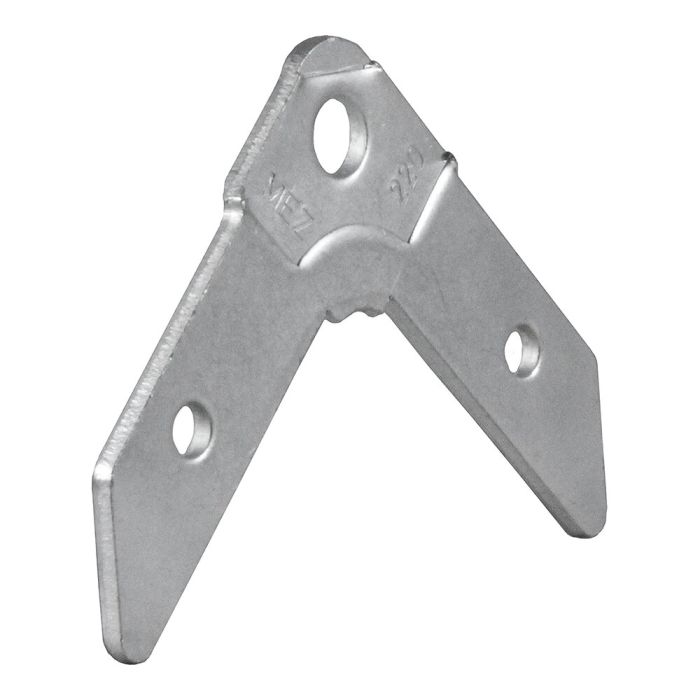

MEZ-CORNER 20 – Rundloch – VZ

MEZ-CORNER 20 – Rundloch – VZ– Kompakte Eckverbindung für Standard-Flanschsysteme

Der MEZ-CORNER 20 – Rundloch – VZ ist ein kompaktes Verbindungsstück Luftkanalprofil für das STANDARD- & ISO-FLANGE-System 20 und wurde speziell für das Aufsetzen der Kanalwand entwickelt. Die Ecke ermöglicht eine platzsparende und gleichzeitig stabile Eckverbindung – ideal für Anwendungen, bei denen ein geringes Abzugsmaß erforderlich ist.

In der Praxis sind bei Standard-Flanschsystemen oft kompakte und schnell zu montierende Lösungen gefragt. Zu große Eckwinkel erschweren die Integration oder führen zu unnötigem Materialüberstand. Mit seinem kurzen Abzugsmaß von 10 mm bietet dieser Eckwinkel eine saubere Lösung für präzise Eckverbindungen bei begrenztem Bauraum – ohne Abstriche bei Stabilität oder Verarbeitbarkeit.

Technische Highlights

• Kompakte Ausführung mit 75 mm Schenkellänge für Standardanwendungen
• Materialstärke von 3,0 mm sorgt für stabile und formtreue Verbindungen
• Rundloch (9 mm) für einfache und schnelle Verschraubung
• Abzugsmaß 10 mm für platzsparende Eckausbildung
• Ausgelegt für das Aufsetzen der Kanalwand im Flanschsystem

Top-Vorteile

• Ideal für kompakte Flanschverbindungen
• Saubere, reproduzierbare Eckverbindungen
• Einfache Integration in Standard- und ISO-Flanschsysteme
• Reduzierter Montageaufwand
• Verzinkte Oberfläche für langlebigen Einsatz

Weitere Vorteile im Überblick

• Passende Systemkomponente für STANDARD-FLANGE Anwendungen
• Weniger Nacharbeit bei kompakten Bauraumsituationen
• Unterstützt eine stabile und zuverlässige Luftführung

Montage

• Aufsetzen der Kanalwand ermöglicht schnelle Verarbeitung
• Einfache Verschraubung über Rundloch
• Sauberer Sitz bei geringem Platzbedarf
• Geeignet für Werkstatt- und Baustellenmontage

Warum eignet sich dieser Eckwinkel für Sie

Der MEZ-CORNER 20 – Rundloch – VZ ist die richtige Lösung für kompakte und effiziente Eckverbindungen im STANDARD- und ISO-FLANGE-System 20. Er sorgt für eine saubere Integration bei minimalem Abzugsmaß und unterstützt wirtschaftliche Fertigungsprozesse.

Anwendungsszenarien

• Luftkanalproduktion im STANDARD-FLANGE System 20
• ISO-Flanschsysteme im Lüftungsbau
• Kompakte Rahmenkonstruktionen
• Lüftungs- und Klimaanlagenbau
• Wartung und Nachrüstung bestehender Systeme

Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
