MEZ-SYPHON-FLANGE 30 - VZ

MEZ-SYPHON-FLANGE 30 – VZ: Maximale Dichtheit und Stabilität für präzise Luftkanalverbindungen



In der Fertigung und Montage von Luftkanälen zählen absolute Maßhaltigkeit, hohe Dichtheit und eine wirtschaftliche Verarbeitung zu den zentralen Anforderungen. Gerade bei großformatigen Kanälen oder erhöhten Dichtheitsklassen führen ungenaue Profile, instabile Flanschrahmen oder aufwendige Nacharbeiten schnell zu Zeitverlusten, Reklamationen und unnötigen Kosten.

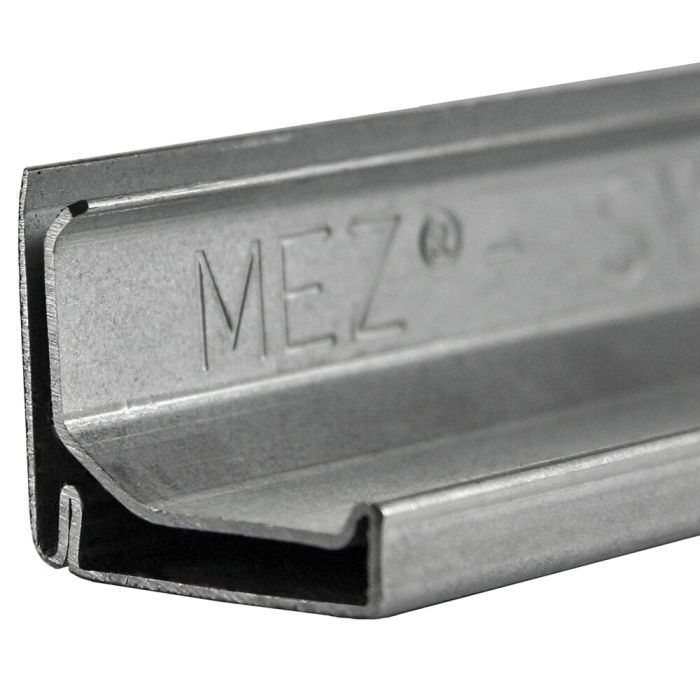

Die MEZ-SYPHON-FLANGE 30 – VZ mit Butyl Einspritzung wurde speziell für diese Anforderungen entwickelt. Als Luftkanalprofil aus verzinkten Stahl kombiniert sie hohe Formstabilität mit einer integrierten Syphon-Geometrie für dauerhaft hohe Dichtheit. Die angekantete Schräge erleichtert das Einführen der Kanalwand, während der 45°-Stützschenkel den Flanschrahmen gezielt versteift. Der leicht angekantete Innenschenkel wirkt wie eine Dichtlippe und presst sich zuverlässig an die Kanalwand. Das ist ein klarer Vorteil gegenüber marktüblichen Standardprofilen ohne Syphon-Effekt. Durch die Platzierung des Mez-Butyl im MEZ-SYPHON-FLANGE können mit diesem Luftleitsystem gemäß den Anforderungen an die Dichtheitsklassen C & D gemäß DIN EN 1507 produziert werden.

Die Fertigung aus hochwertigem verzinktem Stahl gewährleistet eine gleichbleibende Profilqualität, hohe Korrosionsbeständigkeit und reproduzierbare Ergebnisse in der Serienproduktion – ein Qualitätsniveau, wie es auch bei präzisionsgeformten kaltgewalzten Systemprofilen aus dem industriellen Profilbau gefordert wird.



Technische Eigenschaften

- System: 30

- Material: Stahl verzinkt

- Profilstärke: 0,70 mm

- Länge: 5.000 mm

- Integrierte Syphon-Geometrie

- Hohe Form- und Torsionsstabilität



Top-Vorteile

- Erhöhte Dichtheit ohne zusätzliche Abdichtmaßnahmen

- Stabiler Flanschrahmen auch bei großen Kanalquerschnitten

- Effiziente Verarbeitung in Fertigung und Montage



Weitere Vorteile

- Reduzierte Gesamtkosten durch weniger Reklamationen und Nacharbeit

- Planbare Qualität und konstante Lieferspezifikation

- Hohe Kompatibilität mit System-30-Komponenten

- Dauerhaft dichte Verbindungen

- Geringeres Leckagerisiko im Betrieb

- Saubere, normgerechte Kanalabschlüsse



Montage

- Schnelleres Arbeiten durch vereinfachtes Einführen der Kanalwand

- Hohe Passgenauigkeit – auch bei langen Strecken

- Stabiles Luftkanalprofil für verwindungssteife Rahmen



Warum eigenet sich dieses Luftkanalprofil für Sie?

Mit der MEZ-SYPHON-FLANGE 30 – VZ entscheiden Sie sich für ein technisch ausgereiftes Luftkanalprofil Stahl verzinkt, das Montagezeiten reduziert, Dichtheitsanforderungen sicher erfüllt und langfristig wirtschaftlich überzeugt.



Anwendungsszenarien

- Herstellung rechteckiger Luftkanäle

- Industrie- und Gewerbelüftung

- TGA-Anlagen mit erhöhten Dichtheitsanforderungen



Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
