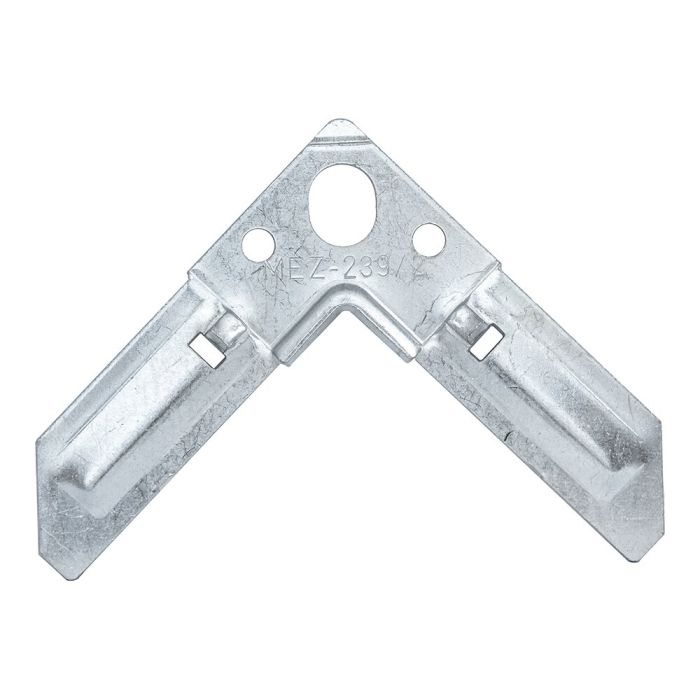

MEZ-CORNER 30 – Langloch, M10, Haken – VZ

Flexible Eckverbindung mit Montagehilfe – MEZ-CORNER 30 – Langloch, M10, Haken – VZ

Der MEZ-CORNER 30 – Langloch, M10, Haken – VZ ist ein funktionales Verbindungsstück Luftkanalprofil für das SYPHON-FLANGE System 30 und wurde für stabile, gleichzeitig montagefreundliche Eckverbindungen entwickelt. Die Ecke kombiniert ein Langloch zur Justierung mit einer Einschlagkerbe (Haken), die das Handling während der Montage spürbar erleichtert.

Gerade bei größeren Luftkanälen ist nicht nur Stabilität entscheidend, sondern auch eine schnelle und saubere Ausrichtung der Bauteile. Maßtoleranzen und aufwendiges Fixieren führen häufig zu Zeitverlusten. Diese Ausführung unterstützt eine präzise Positionierung direkt beim Einsetzen und sorgt für eine zuverlässige, dichte Verbindung durch Abdichtung an Stirnseite und Innenbord.

Technische Highlights

• Langloch (11 x 15 mm) für flexible Ausrichtung bei M10-Verschraubung
• Einschlagkerbe (Haken) unterstützt das Fixieren während der Montage
• Schenkellänge von 104 mm für stabile Eckverbindungen bei großen Kanälen
• Materialstärke von 3,0 mm für belastbare und formstabile Ausführung
• Durchsteckmontage für saubere Integration in die Kanalwand
• Abzugsmaß 30 mm passend für System 30 Anwendungen

Top-Vorteile

• Schnellere Montage durch integrierte Fixierhilfe
• Ausgleich von Fertigungs- und Montagetoleranzen
• Hohe Stabilität für großformatige Luftkanäle
• Reduzierter Nacharbeitsaufwand
• Langlebig durch verzinkte Oberfläche

Weitere Vorteile im Überblick

• Funktionale Systemlösung für effiziente Prozesse im System 30
• Weniger Nachjustierungen durch stabilen Sitz und bessere Ausrichtung
• Unterstützt eine zuverlässige und dichte Luftführung

Montage

• Einfaches Durchstecken durch die Kanalwand
• Vorfixierung durch Haken erleichtert das Handling
• Flexible Ausrichtung dank Langloch
• Sichere Verschraubung mit M10-Komponenten

Warum eignet sich dieser Eckwinkel für Sie

Der MEZ-CORNER 30 – Langloch, M10, Haken – VZ ist ideal für alle, die bei großen Luftkanalrahmen nicht nur Stabilität, sondern auch Effizienz in der Montage verlangen. Er vereinfacht Arbeitsabläufe, reduziert Fehlerquellen und sorgt für reproduzierbare Verbindungsergebnisse im System 30.

Anwendungsszenarien

• Produktion großformatiger Luftkanäle
• Rahmenbau im SYPHON-FLANGE System 30
• Lüftungs- und Klimaanlagenbau
• Industrie- und Anlagenbau
• Wartung und Anpassung bestehender Luftkanalsysteme

Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
