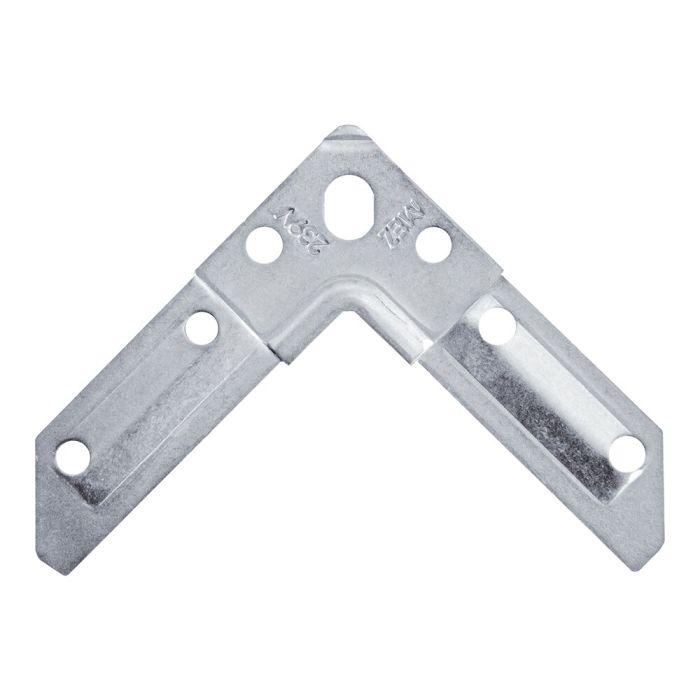

MEZ-CORNER 30 – Langloch, M8, verpresst – VZ

Kompakte und stabile Eckverbindung für System 30 – MEZ-CORNER 30 – Langloch, M8, verpresst – VZ

Der MEZ-CORNER 30 – Langloch, M8, verpresst – VZ ist ein kompaktes und belastbares Verbindungsstück Luftkanalprofil für das SYPHON-FLANGE System 30. Die Ecke kombiniert eine verpresste Bauform für hohe Formstabilität mit einem Langloch, das eine flexible Ausrichtung bei der Montage ermöglicht – ideal für präzise Verbindungen bei reduzierten Einbaumaßen.

Gerade bei speziellen Einbausituationen oder beengten Platzverhältnissen stoßen Standardlösungen mit größeren Abzugsmaßen oder stärkeren Verschraubungen schnell an Grenzen. Diese Ausführung mit M8 und reduziertem Abzugsmaß bietet eine durchdachte Alternative, die saubere Eckverbindungen bei gleichzeitig effizienter Verarbeitung ermöglicht.

Technische Highlights

• Verpresste Ausführung für stabile und gleichbleibende Verbindungsqualität
• Langloch (9 x 12 mm) für flexible Justierung mit M8-Verschraubung
• Schenkellänge von 95 mm für stabile Eckbereiche
• Materialstärke von 3,0 mm für belastbare Konstruktionen
• Abzugsmaß 10 mm für kompakte Einbausituationen
• Durchsteckmontage für saubere Integration in die Kanalwand

Top-Vorteile

• Kompakte Bauform für beengte Platzverhältnisse
• Stabilität trotz reduzierter Verschraubungsgröße
• Flexibles Ausrichten bei der Montage
• Weniger Nacharbeit durch passgenaue Verbindung
• Verzinkte Oberfläche für langlebigen Einsatz

Weitere Vorteile im Überblick

• Ergänzt das System 30 Sortiment für spezielle Anforderungen
• Weniger Anpassungsaufwand bei engen Einbausituationen
• Unterstützt eine sichere und zuverlässige Luftführung

Montage

• Einfaches Durchstecken durch die Kanalwand
• Flexible Positionierung durch Langloch
• Schnelle Verschraubung mit M8
• Stabiler Sitz auch bei reduziertem Bauraum

Warum eignet sich dieserf Eckwinkel für Sie

Der MEZ-CORNER 30 – Langloch, M8, verpresst – VZ ist die richtige Wahl für alle, die im System 30 kompakte, stabile und gleichzeitig flexibel ausrichtbare Eckverbindungen benötigen. Er sorgt für saubere Ergebnisse, reduziert Montageaufwand und lässt sich optimal in bestehende Fertigungsprozesse integrieren.

Anwendungsszenarien

• Luftkanalproduktion mit begrenztem Bauraum
• Rahmenbau im SYPHON-FLANGE System 30
• Lüftungs- und Klimaanlagenbau
• Industrie- und Anlagenbau
• Anpassung und Nachrüstung bestehender Luftkanäle

Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.
